产品编号: 9876

音频、控制 & 仪器、#20-11pr、PO、Indiv。 铝箔，PVC Jkt，CM

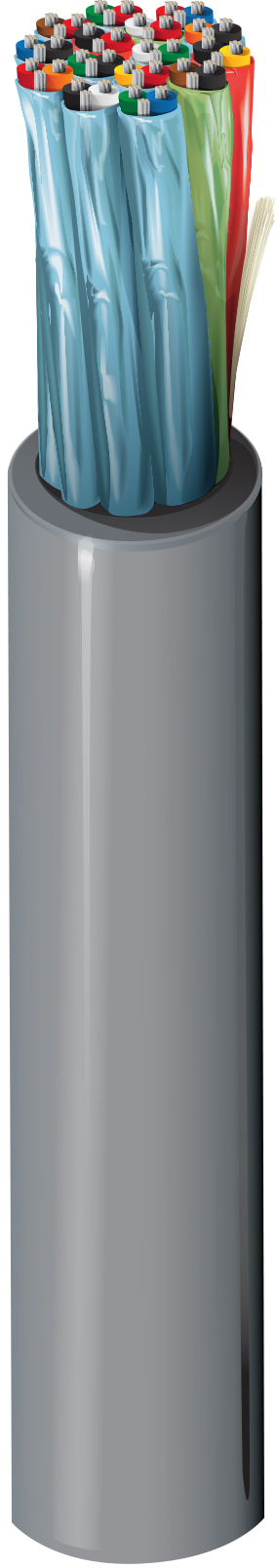

音频、控制 & 仪器电缆，20 AWG 绞合（7x28）镀锡铜导体，聚丙烯绝缘，11 对双绞线，单独采用 Beldfoil® 屏蔽（100% 覆盖率），22 AWG 绞合镀锡铜排扰线，整体 PVC 护套。

  • 上架时间:
    全球
  • 状态:
    有源
9876
  • 9876
1 的 1

规格

Expand All

适合应用

低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、√）；线路电平音频；计算机通信；面板接线

导体

Element No. of Elements Size Stranding Material
Pair(s) 11 20 AWG 7x28 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Color Code
Pair(s) PP - Polypropylene 0.015 in (0.38 mm) Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown, Black & Orange, Red & White, Red & Green, Red & Blue, Red & Yellow

内屏蔽

Element Shield Type Material Coverage Drainwire Type Notes
Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (19x34) TC each pair

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.050 in (1.3 mm) 0.600 in (15.2 mm)

线缆外廓直径（标称）

0.600 in (15.2 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 10.5 Ohm/1000ft (34.4 Ohm/km) 30 pF/ft (98 pF/m) 55 pF/ft (180 pF/m) 50 Ohm 0.18 µH/ft (0.59 µH/m) 66% 2 Amps per Conductor at 25ºC

电压

UL Voltage Rating
300 V (CM), 30 V (UL AWM 2919)

温度

UL Temperature Operating
80°C (UL AWM 2919) -20°C to +80°C

弯曲半径

Stationary Min. Installation Min.
6.0 in (150 mm) 6.0 in (150 mm)

最大拉伸张力

382 lb (173 kg)

线缆毛重

182 磅/1000 英尺（271 千克/公里）

环境适应性

室内

阻燃性/遇火反应

UL1685 UL荷载

NEC/UL合规性

Article 800, CM

AWM合规性

AWM 2919

CEC / C（UL）合规性

CM

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.333 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.333 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 UPC 脚注
9876 0601000 铬黄 612825259886 C
