规格
产品概述
| 适合应用 | 柔性数据, RS232, RS485 |
|---|

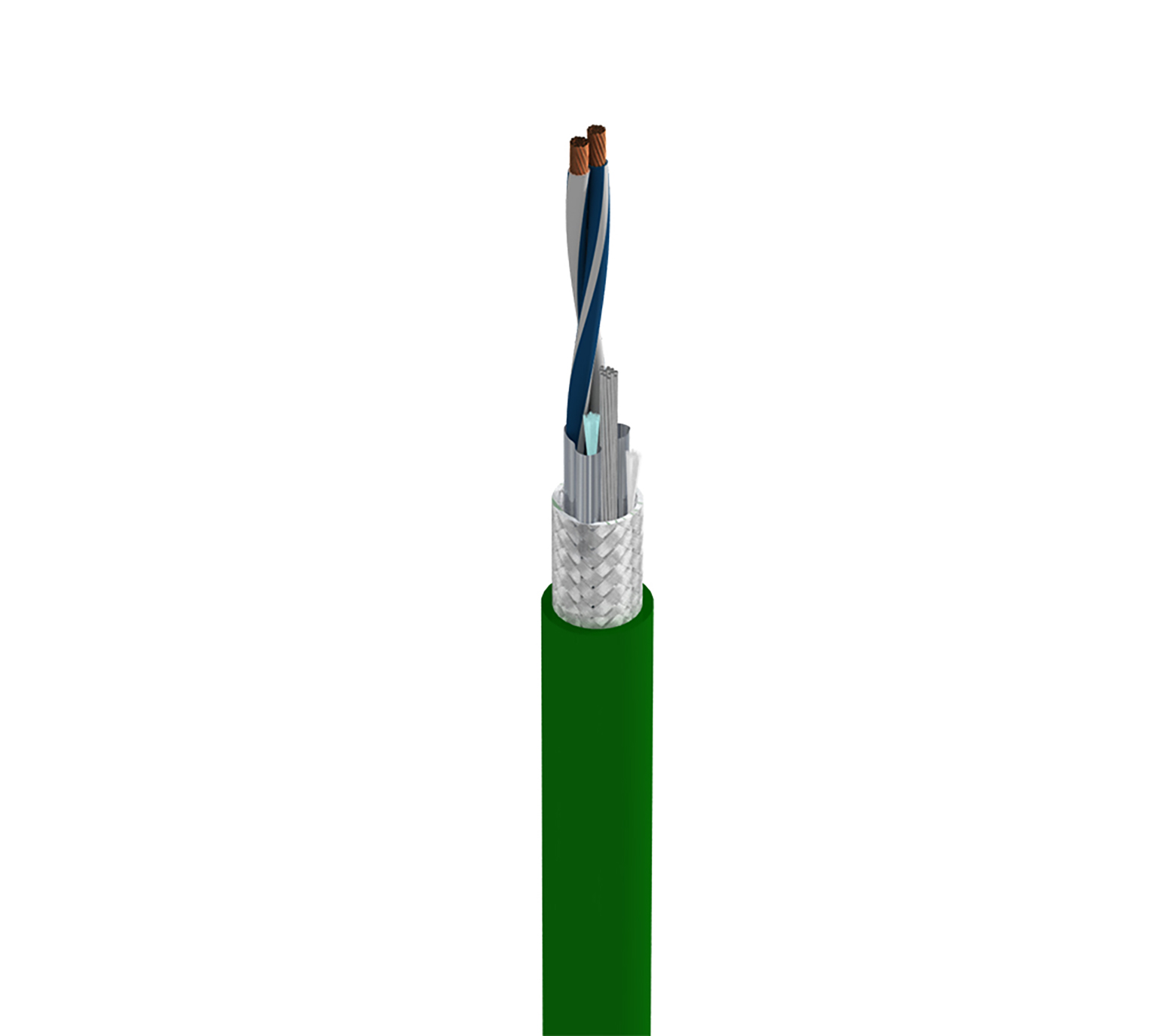

构造详情
导体
| 元件 | 元件数 | 尺寸 | 绞合 | 材料 |
|---|---|---|---|---|
| 导体 | 2 | 24AWG | 41x40 | BC - 裸铜 |
绝缘
| 元件 | 材料 | 标称厚度 | 标称绝缘直径 | 色标 |
|---|---|---|---|---|
| 导体 | PE——聚乙烯（泡沫） | 0.019 in（0.48 mm） | 0.0705 in（1.79 mm） | 蓝色，白色 |
外屏蔽
| 屏蔽类型 | 材料 | 覆盖率 | 引流线类型 |
|---|---|---|---|
| 屏蔽胶带 | 双层结构（铝+聚乙烯） | 100% | 24 AWG (41x40) TC |
| 编织 | 镀锡铜（TC） | 89% |
外层护套
| 材料 | 标称厚度 | 标称直径 |
|---|---|---|
| PVC - 聚氯乙烯 | 0.045 in（1.1 mm） | 0.261英寸 |
|
线缆外廓直径（标称） |
0.261英寸 |
|---|
电气特性
电气设备
| 标称导体DCR | 导体到导体标称电容 | 标称传输速度 | 最大电流 |
|---|---|---|---|
| 27.2 Ohm/1000ft | 15 pF/ft (49 pF/m) | 72% | 30ºC条件下每根导体2.2Amp |
电压
| UL额定电压 |
|---|
| 300 V |
机械特性
温度
| UL温度 | 运行 |
|---|---|
| 60°C | -20°C至+60°C |
弯曲半径
| 静态最小值 | 安装最小值 |
|---|---|
| 2.61 in（66.3 mm） | 2.61英寸 |
|
最大拉伸张力 |
41 lb（19 kg） |
|---|---|
|
线缆毛重 |
34 lb/1000ft |
标准与合规性
|
环境适应性 |
耐油，耐油 |
|---|---|
|
阻燃性/遇火反应 |
UL1685 UL荷载 |
|
NEC/UL合规性 |
Article 800, CM |
|
CEC / C（UL）合规性 |
CM |
|
欧洲指令合规性 |
欧盟指令2015/863/EU（RoHS 2修正案）、欧盟指令2011/65/EU（RoHS 2）、欧盟指令2012/19/EU（WEEE） |
|
APAC合规性 |
中国RoHS II（GB/T26572-2011） |
|
其他标准合规性 |
RS Type: 232/485 |
产品说明
|
备注 |
100万次挠曲循环（基于采用C型线缆导轨的正确安装技术）。 |
|---|
历史
|
更新和修订 |
修订编号：0.331 修订日期：2025年02月03日 |
|---|
信息
|
更新和修订 |
修订编号：0.331 修订日期：2025年02月03日 |
|---|
零件编号
| 货号 | 颜色 | 收起类型 | 长度 | UPC | 脚注 |
|---|---|---|---|---|---|
| 7200A X4P500 | Green X4P | 线盘 | 500 ft | 612825182689 | C |
| 7200A X4P1000 | Green X4P | 线盘 | 1,000 ft | 612825182672 | C |
