产品编号: 7203A

MachFlex™，4 Pr #24 Str BC，PE Ins，OS+TC Brd，PVC Jkt，CM

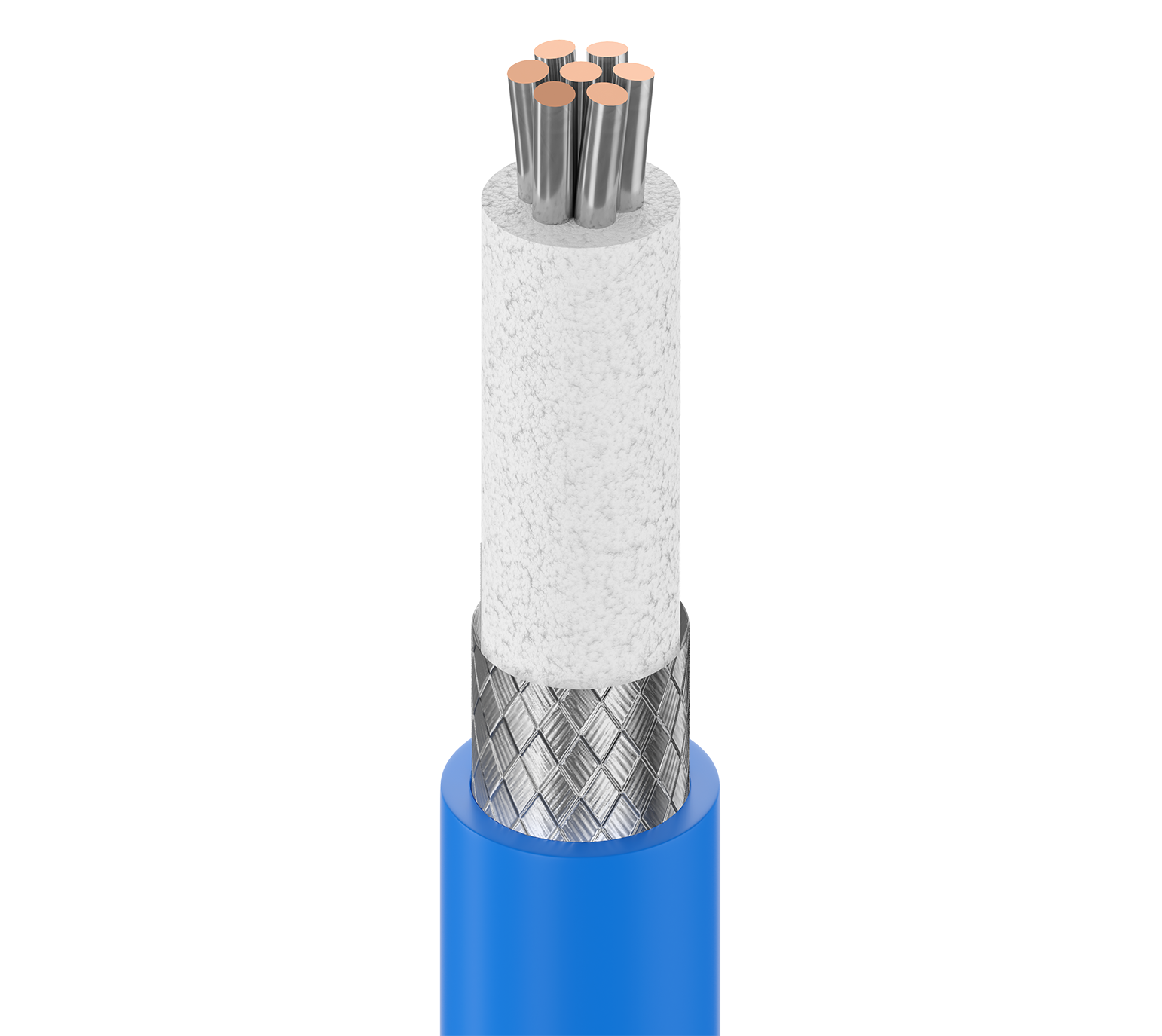

MachFlex™ 高柔性线缆，4 对 24AWG (41x40) 裸铜线，PE 绝缘，Beldfoil®+ 镀锡铜编织 (85%) 整体屏蔽，PVC 外护套，CM

  • 上架时间:
    全球
  • 状态:
    有源
7203A
  • 7203A
1 的 1

规格

Expand All

适合应用

灵活数据，RS-232，RS-485

导体

Element No. of Elements Size Stranding Material
Pair(s) 4 24 AWG 41x40 BC - Bare Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene (Foam) 0.012 in (0.30 mm) 0.0555 in (1.41 mm) White/BLue & Blue/White, White/Orange & Orange/White, White/Green & Green/White, White/Brown & Brown/White

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (41x40) TC
Braid Tinned Copper (TC) 90%

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.045 in (1.1 mm) 0.362 in (9.19 mm)

线缆外廓直径（标称）

0.362 in (9.19 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Velocity of Prop. Max. Current
Pair(s) 24 Ohm/1000ft 15 pF/ft (49 pF/m) 72% 3.8 Amps per conductor @ 25°C

电压

UL Voltage Rating
300 V (CM)

温度

UL Temperature Operating
60°C -20°C to +60°C

弯曲半径

Stationary Min. Installation Min. Flexing Min.
3.6 in (91 mm) 3.6 in (91 mm) 4.6 in

最大拉伸张力

99 lb (45 kg)

线缆毛重

72 磅/1000 英尺

环境适应性

室内（非立管或静压室），室内，耐油

阻燃性/遇火反应

UL 1685 FT4 装载

NEC/UL合规性

Article 800, CM

CEC / C（UL）合规性

CM

欧洲指令合规性

欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

100万次挠曲循环（基于采用C型线缆导轨的正确安装技术）。

更新和修订

修订编号：0.528 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.528 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
7203A X4P500 Green X4P 线盘 500 ft 612825182740 C
7203A X4P1000 Green X4P 线盘 1,000 ft 612825182733 C
