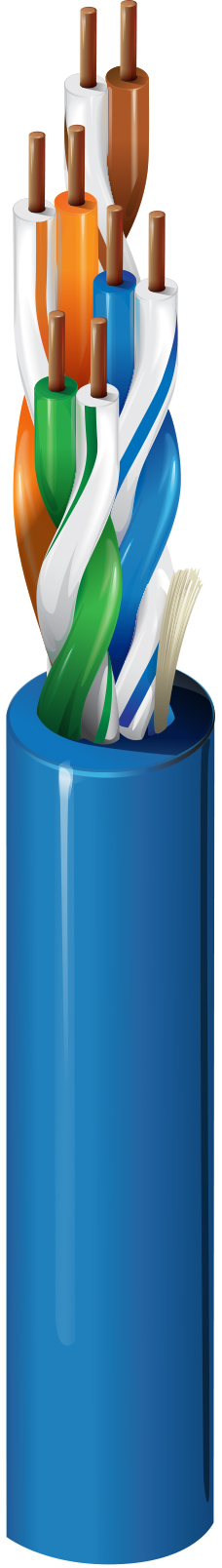

1213

5E类以上线缆, 4对, U/UTP, CMP

...
5E类以上楼宇布线水平线缆（350MHz）, 4对, 24AWG实心裸铜导体, U/UTP, 静压室-CMP, Flamarrest® PVC-LS护套
英语
索取报价
分享
获得产品提醒

规格
报告错误
产品概述

适合应用

楼宇布线水平线缆, 以太网1000BASE-T, 以太网100BASE-TX, 以太网10BASE-T, PoE++, PoE+, PoE

专利

本产品拥有一项或多项适用专利。有关专利的更多信息，请访问 https://www.belden.com/patents。
构造详情
导体
尺寸 绞合 材料 对数
24AWG 实心 BC - 裸铜 4
绝缘
材料 色标
PO+FEP - 聚烯烃 + 氟化乙丙烯 白/蓝条及蓝色、白/橙条及橙色、白/绿条及绿色、白/棕条及棕色
外层护套
材料 材料商品名称 标称直径 是否有撕裂绳
PVC - 聚氯乙烯 Flamarrest® 0.207 in（5.26 mm） 是

线缆外廓直径（标称）

0.207 in（5.26 mm）

电气特性
电气设备
最大导体DCR 最高电容失衡
89 Ohm/km (27 Ohm/1000ft) 330 pF/100m
延迟
频率 最大延迟 最大延迟偏差 标称传输速度
100 MHz 537.6 ns/100m 25 ns/100m 72%
高频
频率[MHz] 最大插入损耗（衰减） 最低NEXT [dB] 最低PSNEXT [dB] 最低ACR [dB] 最低PSACR [dB] 最低ACRF（ELFEXT）[dB] 最低PSACRF（PSELFEXT）[dB] 最低RL（回波损耗）[dB] 最大/最小输入阻抗（未拟合）[欧姆] 最大/最小拟合阻抗[欧姆]
1 2.0 dB/100m 70.3 69.3 68.3 67.3 67.8 65.8 20.0 100 ± 15 100 ± 15
4 4.0 dB/100m 61.3 60.3 57.3 56.3 55.8 53.8 23.0 100 ± 15 100 ± 15
8 5.7 dB/100m 56.8 55.8 51.1 50.1 49.7 47.7 24.5 100 ± 15 100 ± 15
10 6.4 dB/100m 55.3 54.3 48.9 47.9 47.8 45.8 25.0 100 ± 15 100 ± 15
16 8.1 dB/100m 52.2 51.2 44.1 43.1 43.7 41.7 25.0 100 ± 15 100 ± 15
20 9.1 dB/100m 50.8 49.8 41.7 40.7 41.8 39.8 25.0 100 ± 15 100 ± 15
25 10.2 dB/100m 49.3 48.3 39.1 38.1 39.8 37.8 24.3 100 ± 15 100 ± 15
31.25 11.4 dB/100m 47.9 46.9 36.4 35.4 37.9 35.9 23.6 100 ± 15 100 ± 15
62.5 16.4 dB/100m 43.4 42.4 27.0 26.0 31.9 29.9 21.5 100 ± 15 100 ± 15
100 21.0 dB/100m 40.3 39.3 19.3 18.3 27.8 25.8 20.1 100 ± 15 100 ± 15
155 26.6 dB/100m 37.4 36.4 10.9 9.9 24.0 22.0 18.8 100 ± 22 100 ± 15
200 30.5 dB/100m 35.8 34.8 5.3 4.3 21.8 19.8 18.0 100 ± 22 100 ± 15
250 34.4 dB/100m 34.3 33.3 -0.1 -1.1 19.8 17.8 17.3 100 ± 32 100 ± 15
300 38.0 dB/100m 33.1 32.1 18.3 16.3 14.4 100 ± 32 100 ± 15
350 41.4 dB/100m 32.1 31.1 16.9 14.9 13.8 100 ± 32 100 ± 15
400 44.6 dB/100m 31.3 30.3 15.8 13.8 13.3 100 ± 32 100 ± 15
450 47.7 dB/100m 30.5 29.5 14.7 12.7 12.8 100 ± 32 100 ± 15
电压
UL额定电压
300 V (CMP)
机械特性
温度
UL温度 运行 安装 储存
90°C -20°C至+75°C 0°C至+50°C -20°C至+75°C
弯曲半径
静态最小值 安装最小值
2.25 in（57.2 mm） 2.75 in（69.9 mm）

最大拉伸张力

25 lb（11 kg）

线缆毛重

21 lb/1000ft

标准与合规性

环境适应性

室内静压室

可持续发展

Product Lens™，具备环境产品声明(EPD)

阻燃性/遇火反应

NFPA 262, UL 910（静压室），FT6, IEC 60332-1-2

CPR合规性

CPR Euroclass: Eca; CPR UKCA类别：Eca

NEC/UL合规性

CMP第 800条

CEC / C（UL）合规性

CMP

ICEA合规性

S-90-661

IEEE合规性

IEEE 802.3bt 1型、2型、3型

NEMA合规性

NEMA WC-63.1

数据类别

5e类

TIA/EIA合规

ANSI/TIA-568.2-D 5e类

第三方性能验证

5e类

ISO/IEC合规性

ISO/IEC 11801-1、IEC 61156-5

欧洲指令合规性

欧盟指令2015/863/EU（RoHS 2修正案）、REACH、欧盟指令2011/65/EU（RoHS 2）、欧盟指令2012/19/EU（WEEE）、REACH：2020-01-16

英国监管合规性

UKCA标识

APAC合规性

中国RoHS II（GB/T26572-2011）

非静压室编号

1212

产品说明

备注

电参数值即基于线缆测试以及典型Belden系统中的代表性性能得出的预期值。350 MHz以上的值仅适用于工程设计信息。印制信息包括递减长度（英尺/米）标记，从最大收线长度至0。
