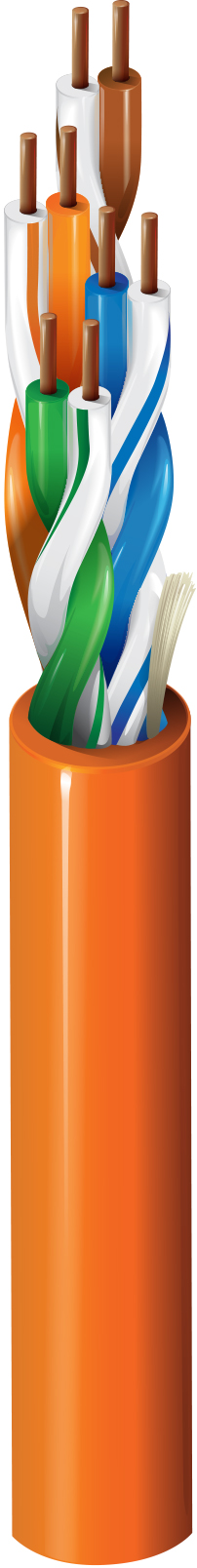

产品编号: 1592A

5e 类跳线，4 对，U/UTP，CM

5e 类场所跳线 (200MHz)，4 对，24 AWG 绞合 (7x32) 裸铜导体，U/UTP，CM，PVC 护套

  • 上架时间:
    全球
  • 状态:
    有源
1592A
  • 1592A
1 的 1

规格

Expand All

适合应用

场所跳线、以太网 1000BASE-T、以太网 100BASE-TX、以太网 10BASE-T、PoE++、PoE+、PoE

导体

Size Stranding Material No. of Pairs
24 AWG 7x32 BC - Bare Copper 4

绝缘

Material Color Code
PO - Polyolefin White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

外层护套

Material Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.213 in (5.41 mm) No

线缆外廓直径（标称）

0.213 in (5.41 mm)

电气设备

Max. Conductor DCR Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft) 330 pF/100m

延迟

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop. Typical Delay Skew
100 MHz 537.6 ns/100m 45 ns/100m 69% 37 ns/100m

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) [Ohm] Max./Min. Fitted Impedance [Ohm]
1 2.4 dB/100m 65.3 62.3 63.8 60.8 20.0 100 ± 15 100 ± 15
4 4.9 dB/100m 56.3 53.3 51.7 48.7 23.0 100 ± 15 100 ± 15
8 6.9 dB/100m 51.8 48.8 45.7 42.7 24.5 100 ± 15 100 ± 15
10 7.8 dB/100m 50.3 47.3 43.8 40.8 25.0 100 ± 15 100 ± 15
16 9.9 dB/100m 47.3 44.2 39.7 36.7 25.0 100 ± 15 100 ± 15
20 11.1 dB/100m 45.8 42.8 37.7 34.7 25.0 100 ± 15 100 ± 15
25 12.5 dB/100m 44.3 41.3 35.8 32.8 24.3 100 ± 15 100 ± 15
31.25 14.1 dB/100m 42.9 39.9 33.9 30.9 23.6 100 ± 15 100 ± 15
62.5 20.4 dB/100m 38.4 35.4 27.8 24.8 21.5 100 ± 15 100 ± 15
100 26.4 dB/100m 35.3 32.3 23.8 20.8 20.1 100 ± 15 100 ± 15
155 33.7 dB/100m 32.5 29.4 19.9 16.9 15.8 100 ± 25 100 ± 15
200 38.9 dB/100m 30.8 27.8 17.7 14.7 15.0 100 ± 25 100 ± 15

电压

UL Voltage Rating
300 V (CM)

温度

UL Temperature Operating Installation Storage
75°C -20°C To +75°C 0°C To +50°C -20°C To +75°C

弯曲半径

Stationary Min. Installation Min.
1.0 in (25 mm) 2.25 in (57.2 mm)

最大拉伸张力

25 lb (11 kg)

线缆毛重

22 磅/1000 英尺

环境适应性

室内（非立管或静压室等级），室内

可持续发展

产品镜头……，提供环境产品声明 (EPD)

阻燃性/遇火反应

UL 1685（UL负载-烟量有限）

NEC/UL合规性

Article 800, CM

CEC / C（UL）合规性

CM

ICEA合规性

S-90-661

IEEE合规性

IEEE 802.3bt 类型 1、类型 2、类型 3

NEMA合规性

NEMA WC-63.1

数据类别

5e 类

TIA/EIA合规

ANSI/TIA-568.2-D 5e 类

第三方性能验证

5e 类补丁

ISO/IEC合规性

ISO/IEC 11801-1、IEC 61156-6

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2020-01-16

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。 打印包括降序镜头标记。

更新和修订

修订编号：0.552 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.552 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
1592A 0101000 黑色 线盘 1,000 ft 612825118749 C
1592A 010U1000 黑色 非盘绕式 1,000 ft 612825118732
1592A 0061000 蓝色 线盘 1,000 ft 612825118688 C
1592A 006U1000 蓝色 非盘绕式 1,000 ft 612825118671
1592A F2V1000 灰色 线盘 1,000 ft 612825118589
1592A F2VU1000 灰色 非盘绕式 1,000 ft 612825118572
1592A 0051000 绿色 线盘 1,000 ft 612825118664 C
1592A 005U1000 绿色 非盘绕式 1,000 ft 612825118657
1592A 0031000 橙色 线盘 1,000 ft 612825118626 C
1592A 003U1000 橙色 非盘绕式 1,000 ft 612825118619
1592A 0071000 紫色 线盘 1,000 ft 612825118701 C
1592A 007U1000 紫色 非盘绕式 1,000 ft 612825118695
1592A 0021000 红色 线盘 1,000 ft 612825118602 C
1592A 002U1000 红色 非盘绕式 1,000 ft 612825118596
1592A 0091000 白色 线盘 1,000 ft 612825118725 C
1592A 009U1000 白色 非盘绕式 1,000 ft 612825118718
1592A 0041000 黄色 线盘 1,000 ft 612825118640
1592A 004U1000 黄色 非盘绕式 1,000 ft 612825118633
