5e 类电缆

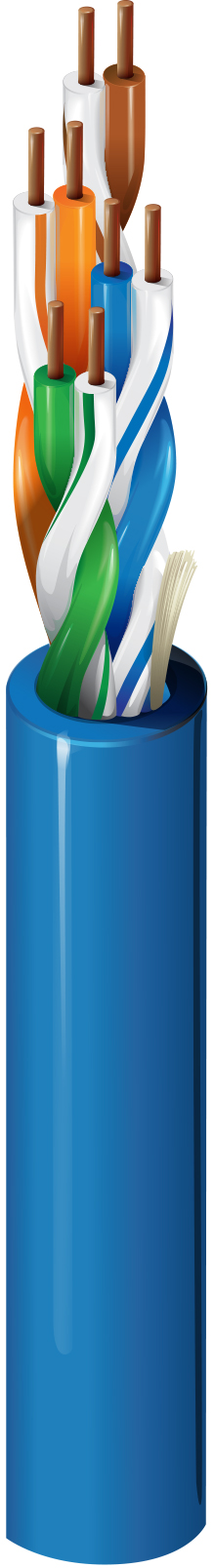

5E+ 类房屋水平电缆 (350MHz)，4 对粘连线，24 AWG 实心裸铜导体，U/UTP，立管 -CMR，PVC 护套

规格

适合应用	场所水平电缆、以太网 1000BASE-T、以太网 100BASE-TX、以太网 10BASE-T、PoE++、PoE+、PoE
专利	本产品拥有一项或多项适用专利。有关专利的更多信息，请访问 https://www.belden.com/patents。

Size	Stranding	Material	No. of Pairs
24 AWG	Solid	BC - Bare Copper	4

Material	Color Code
PO - Polyolefin	White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

粘连线对	是

Material	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	0.202 in (5.13 mm)	Yes

线缆外廓直径（标称）	0.202 in (5.13 mm)

Max. Conductor DCR	Max. Capacitance Unbalance
90 Ohm/km (27 Ohm/1000ft)	66 pF/100m

Frequency	Max. Delay	Max. Delay Skew	Nom. Velocity of Prop.
100 MHz	537.6 ns/100m	25 ns/100m	70%

Frequency [MHz]	Max. Insertion Loss (Attenuation)	Min. PSNEXT [dB]	Min. PSACR [dB]	Min. PSACRF (PSELFEXT) [dB]	Min. RL (Return Loss) [dB]	Max./Min. Input Impedance (unFitted) [Ohm]	Max./Min. Fitted Impedance [Ohm]	Min. TCL [dB]	Min. ELTCTL [dB]
1	2.0 dB/100m	69.3	67.3	65.8	20.0	100 ± 12	105 ± 10	40.0	35.0
4	4.0 dB/100m	60.3	56.3	53.8	23.0	100 ± 12	100 ± 10	40.0	23.0
8	5.7 dB/100m	55.8	50.1	47.7	24.5	100 ± 12	100 ± 10	40.0	16.9
10	6.4 dB/100m	54.3	47.9	45.8	25.0	100 ± 12	100 ± 10	40.0	15.0
16	8.1 dB/100m	51.2	43.1	41.7	25.0	100 ± 12	100 ± 10	38.0	10.9
20	9.1 dB/100m	49.8	40.7	39.8	25.0	100 ± 12	100 ± 10	37.0	9.0
25	10.2 dB/100m	48.3	38.2	37.8	25.0	100 ± 15	100 ± 10	36.0	7.0
31.25	11.4 dB/100m	46.9	35.5	35.9	25.0	100 ± 15	100 ± 10	35.1
62.5	16.4 dB/100m	42.4	26.0	29.9	25.0	100 ± 15	100 ± 10	32.0
100	21.0 dB/100m	39.3	18.3	25.8	25.0	100 ± 15	100 ± 10	30.0
155	26.6 dB/100m	36.4	9.8	22.0	19.0	100 ± 18	100 ± 10	28.1
200	30.4 dB/100m	34.8	4.4	19.8	19.0	100 ± 18	100 ± 10	27.0
250	34.4 dB/100m	32.3		17.8	18.0	100 ± 20	100 ± 10	26.0
300	38.0 dB/100m	28.1		14.3	18.0	100 ± 20	100 ± 10
350	41.4 dB/100m	27.1		12.9	17.0	100 ± 20	100 ± 10
400	44.5 dB/100m	26.3		11.8	17.0	100 ± 22	100 ± 10
450	47.6 dB/100m	25.5		10.7	17.0	100 ± 22	100 ± 10

UL Voltage Rating
300 V (CMR)

UL Temperature	Operating	Installation	Storage
75°C	-20°C To +75°C	0°C To +50°C	-20°C To +75°C

Stationary Min.	Installation Min.
0.5 in (13 mm)	2.0 in (51 mm)

最大拉伸张力	40 lb (18 kg)
线缆毛重	20 磅/1000 英尺

环境适应性	室内立管
可持续发展	产品镜头……，提供环境产品声明 (EPD)
阻燃性/遇火反应	UL 1666 立管，FT4，IEC 60332-1-2
CPR合规性	CPR Euroclass：Eca
NEC/UL合规性	《公路运输条例》第 800 条
CEC / C（UL）合规性	CMR
ICEA合规性	S-90-661
IEEE合规性	IEEE 802.3bt 类型 1、类型 2、类型 3
NEMA合规性	NEMA WC-63.1
数据类别	5e 类
TIA/EIA合规	ANSI/TIA-568.2-D 5e 类
第三方性能验证	5e 类
ISO/IEC合规性	ISO/IEC 11801-1、IEC 61156-5
CENELEC合规性	隔离等级符合 EN50174-2 = a
欧洲指令合规性	欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2020-01-16
英国监管合规性	UKCA标识
APAC合规性	中国 RoHS II (GB/T 26572-2011)
静压室编号	1701A

备注	电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。 350 MHz 以上的值仅供工程信息使用。打印包括从最大长度到 0 的降序镜头标记。

更新和修订	修订编号：0.528 修订日期：09-07-2025
脚注	C——采用木线盘收线。

更新和修订	修订编号：0.528 修订日期：09-07-2025
脚注	C——采用木线盘收线。

货号	颜色	收起类型	长度	UPC/EAN	脚注
1700A 0101000	黑色	线盘	1,000 ft	612825121589	C
1700A 010U1000	黑色	非盘绕式	1,000 ft	612825121572
1700A 006U1000	蓝色	非盘绕式	1,000 ft	612825121503
1700A 0061640	蓝色	线盘	1,640 ft	612825121527	C
1700A 0063000	蓝色	线盘	3,000 ft		C
1700A.00305	灰色	线盘	305 m	8719605003881
1700A 008U1000	灰色	非盘绕式	1,000 ft	612825121534
1700A F2V1000	灰色	线盘	1,000 ft	612825121398	C
1700A F2VU1000	灰色	非盘绕式	1,000 ft	612825121381
1700A F2V3000	灰色	线盘	3,000 ft	612825121404	C
1700A 0051000	绿色	线盘	1,000 ft	612825121497	C
1700A 005U1000	绿色	非盘绕式	1,000 ft	612825121480
1700A 0031000	橙色	线盘	1,000 ft	612825121459	C
1700A 003U1000	橙色	非盘绕式	1,000 ft	612825121442
1700A B021000	紫色	线盘	1,000 ft	612825121374	C
1700A B02U1000	紫色	非盘绕式	1,000 ft	612825121367
1700A 0021000	红色	线盘	1,000 ft	612825121428	C
1700A 002U1000	红色	非盘绕式	1,000 ft	612825121411
1700A 0023000	红色	线盘	3,000 ft	612825121435	C
1700A 0091000	白色	线盘	1,000 ft	612825121558	C
1700A 009U1000	白色	非盘绕式	1,000 ft	612825121541	C
1700A 0093000	白色	线盘	3,000 ft	612825121565	C
1700A 004U1000	黄色	非盘绕式	1,000 ft	612825121466
