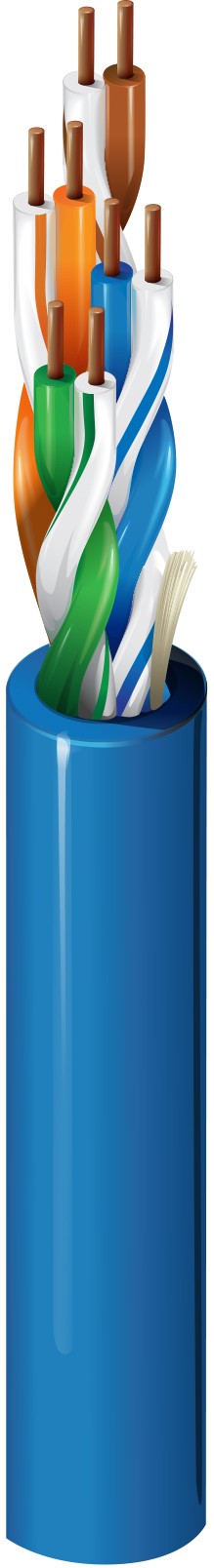

1701A

5E类以上线缆, 4对粘合, U/UTP, CMP

...
5E类以上楼宇布线水平线缆（350MHz）, 4对粘合, 24AWG实心裸铜导体, U/UTP, 静压室-CMP, Flamarrest® PVC-LS护套
英语
索取报价
分享
获得产品提醒

规格
报告错误
产品概述

适合应用

楼宇布线水平线缆, 以太网1000BASE-T, 以太网100BASE-TX, 以太网10BASE-T, PoE++, PoE+, PoE

专利

本产品拥有一项或多项适用专利。有关专利的更多信息，请访问 https://www.belden.com/patents。
构造详情
导体
尺寸 绞合 材料 对数
24AWG 实心 BC - 裸铜 4
绝缘
材料 色标
FEP - 氟化乙丙烯 白/蓝条及蓝色、白/橙条及橙色、白/绿条及绿色、白/棕条及棕色

粘连线对

是

外层护套
材料 材料商品名称 标称直径 是否有撕裂绳
PVC - 聚氯乙烯 Flamarrest® 0.195 in（4.95 mm） 是

线缆外廓直径（标称）

0.195 in（4.95 mm）

电气特性
电气设备
最大导体DCR 最高电容失衡
90 Ohm/km (27 Ohm/1000ft) 66 pF/100m
延迟
频率 最大延迟 最大延迟偏差 标称传输速度
100 MHz 537.6 ns/100m 25 ns/100m 72%
高频
频率[MHz] 最大插入损耗（衰减） 最低PSNEXT [dB] 最低PSACR [dB] 最低PSACRF（PSELFEXT）[dB] 最低RL（回波损耗）[dB] 最大/最小输入阻抗（未拟合）[欧姆] 最大/最小拟合阻抗[欧姆] 最低TCL [dB] 最低ELTCTL [dB]
1 2.0 dB/100m 69.3 67.3 65.8 20.0 100 ± 12 105 ± 10 40.0 35.0
4 4.0 dB/100m 60.3 56.3 53.8 23.0 100 ± 12 100 ± 10 40.0 23.0
8 5.7 dB/100m 55.8 50.1 47.7 24.5 100 ± 12 100 ± 10 40.0 16.9
10 6.4 dB/100m 54.3 47.9 45.8 25.0 100 ± 12 100 ± 10 40.0 15.0
16 8.1 dB/100m 51.2 43.1 41.7 25.0 100 ± 12 100 ± 10 38.0 10.9
20 9.1 dB/100m 49.8 40.7 39.8 25.0 100 ± 12 100 ± 10 37.0 9.0
25 10.2 dB/100m 48.3 38.2 37.8 25.0 100 ± 15 100 ± 10 36.0 7.0
31.25 11.4 dB/100m 46.9 35.5 35.9 25.0 100 ± 15 100 ± 10 35.1
62.5 16.4 dB/100m 42.4 26.0 29.9 25.0 100 ± 15 100 ± 10 32.0
100 21.0 dB/100m 39.3 18.3 25.8 25.0 100 ± 15 100 ± 10 30.0
155 26.6 dB/100m 36.4 9.8 22.0 19.0 100 ± 18 100 ± 10 28.1
200 30.4 dB/100m 34.8 4.4 19.8 19.0 100 ± 18 100 ± 10 27.0
250 34.4 dB/100m 32.3 17.8 18.0 100 ± 20 100 ± 10 26.0
300 38.0 dB/100m 28.1 14.3 18.0 100 ± 20 100 ± 10
350 41.4 dB/100m 27.1 12.9 17.0 100 ± 20 100 ± 10
400 44.5 dB/100m 26.3 11.8 17.0 100 ± 22 100 ± 10
450 47.6 dB/100m 25.5 10.7 17.0 100 ± 22 100 ± 10
电压
UL额定电压
300 V (CMP)
机械特性
温度
UL温度 运行 安装 储存
75°C -20°C至+75°C 0°C至+50°C -20°C至+75°C
弯曲半径
静态最小值 安装最小值
0.5 in（13 mm） 2.0 in（51 mm）

最大拉伸张力

40 lb（18 kg）

线缆毛重

22 lb/1000ft

标准与合规性

环境适应性

室内静压室

可持续发展

Product Lens™，具备环境产品声明(EPD)

阻燃性/遇火反应

NFPA 262, UL 910（静压室），FT6, IEC 60332-1-2

CPR合规性

CPR Euroclass: Eca; CPR UKCA类别：Eca

NEC/UL合规性

CMP第 800条

CEC / C（UL）合规性

CMP

ICEA合规性

S-90-661

IEEE合规性

IEEE 802.3bt 1型、2型、3型

NEMA合规性

NEMA WC-63.1

数据类别

5e类

TIA/EIA合规

ANSI/TIA-568.2-D 5e类

第三方性能验证

5e类

ISO/IEC合规性

ISO/IEC 11801-1、IEC 61156-5

CENELEC合规性

依据EN50174-2 = a的隔离等级

欧洲指令合规性

欧盟指令2015/863/EU（RoHS 2修正案）、REACH、欧盟指令2011/65/EU（RoHS 2）、欧盟指令2012/19/EU（WEEE）、REACH：2020-01-16

英国监管合规性

UKCA标识

APAC合规性

中国RoHS II（GB/T26572-2011）

非静压室编号

1700A

产品说明

备注

电参数值即基于线缆测试的预期性能以及在典型Belden系统中的代表性性能。350 MHz以上的值仅适用于工程设计信息。印制信息包括递减长度标记，从最大收线长度至0。
历史

更新和修订

修订编号：0.515 修订日期：2024年04月29日

显示所有规格
隐藏规格说明
零件编号
货号 颜色 收起类型 长度 UPC 脚注
1701A 0101000 黑色 线盘 1,000 ft 612825121862
1701A 010U1000 黑色 非盘绕式 1,000 ft 612825121855 C
1701A D151000 蓝色 线盘 1,000 ft 612825121718 C
1701A D15U1000 蓝色 非盘绕式 1,000 ft 612825121701
1701A D153000 蓝色 线盘 3,000 ft 612825121725 C
1701A 0081000 灰色 线盘 1,000 ft 612825121824 C
1701A 008U1000 灰色 非盘绕式 1,000 ft 612825121817
1701A 0051000 绿色 线盘 1,000 ft 612825121800 C
1701A 005U1000 绿色 非盘绕式 1,000 ft 612825121794
1701A 8771000 自然色 线盘 1,000 ft 612825121886 C
1701A 877U1000 自然色 非盘绕式 1,000 ft 612825121879
1701A 8773000 自然色 线盘 3,000 ft 612825121893 C
1701A 0031000 橙色 线盘 1,000 ft 612825121763 C
1701A 003U1000 橙色 非盘绕式 1,000 ft 612825121756
1701A B021000 紫色 线盘 1,000 ft 612825121695 C
1701A B02U1000 紫色 非盘绕式 1,000 ft 612825121688
1701A 0021000 红色 线盘 1,000 ft 612825121749 C
1701A 002U1000 红色 非盘绕式 1,000 ft 612825121732
1701A 0091000 白色 线盘 1,000 ft 612825121848 C
1701A 009U1000 白色 非盘绕式 1,000 ft 612825121831
1701A 0041000 黄色 线盘 1,000 ft 612825121787 C
1701A 004U1000 黄色 非盘绕式 1,000 ft 612825121770
