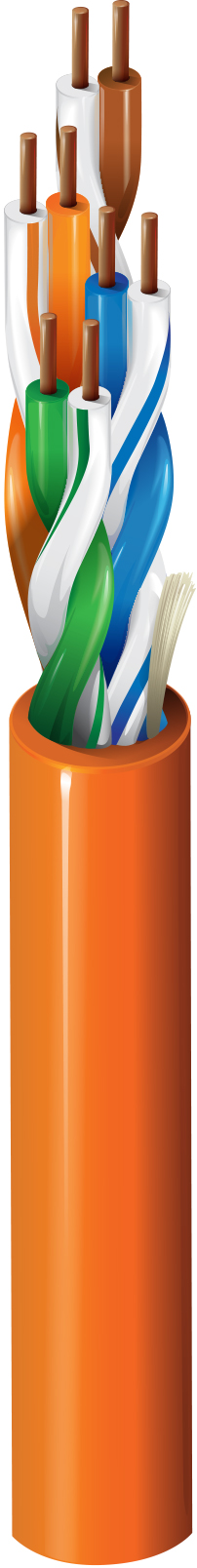

产品编号: 1752A

5e+ 类跳线，4 对粘连线，U/UTP，CM

5e+ 类室内跳线 (350MHz)，4 对粘连线，24 AWG 绞合 (7x32) 镀锡铜导体，U/UTP，CM，PVC 护套

  • 上架时间:
    全球
  • 状态:
    有源
1752A
  • 1752A
1 的 1

规格

Expand All

适合应用

场所跳线、以太网 1000BASE-T、以太网 100BASE-TX、以太网 10BASE-T、PoE++、PoE+、PoE

专利

本产品拥有一项或多项适用专利。 有关专利的更多信息，请访问 https://www.belden.com/patents。

导体

Size Stranding Material No. of Pairs
24 AWG 7x32 TC - Tinned Copper 4

绝缘

Material Color Code
PO - Polyolefin White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

粘连线对

是

外层护套

Material Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.220 in (5.59 mm) No

线缆外廓直径（标称）

0.220 in (5.59 mm)

电气设备

Max. Conductor DCR Max. Capacitance Unbalance
90 Ohm/km (27 Ohm/1000ft) 160 pF/100m

延迟

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop.
100 MHz 537.6 ns/100m 25 ns/100m 70%

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) [Ohm] Max./Min. Fitted Impedance [Ohm]
1 2.4 dB/100m 65.3 65.3 63.8 60.8 20.0 100 ± 12 105 ± 10
4 4.8 dB/100m 56.3 56.3 51.7 48.7 23.0 100 ± 12 100 ± 10
8 6.8 dB/100m 51.8 51.8 45.7 42.7 24.5 100 ± 12 100 ± 10
10 7.7 dB/100m 50.3 50.3 43.8 40.8 25.0 100 ± 12 100 ± 10
16 9.8 dB/100m 47.3 47.3 39.7 36.7 25.0 100 ± 12 100 ± 10
20 11.0 dB/100m 45.8 45.8 37.7 34.7 25.0 100 ± 12 100 ± 10
25 12.4 dB/100m 44.3 44.3 35.8 32.8 19.0 100 ± 15 100 ± 10
31.25 13.9 dB/100m 42.9 42.9 33.9 30.9 19.0 100 ± 15 100 ± 10
62.5 20.1 dB/100m 38.4 38.4 27.8 24.8 19.0 100 ± 15 100 ± 10
100 26.1 dB/100m 35.3 35.3 23.8 20.8 19.0 100 ± 15 100 ± 10
155 33.3 dB/100m 32.5 32.5 19.9 16.9 19.0 100 ± 18 100 ± 10
200 38.4 dB/100m 30.8 30.8 17.7 14.7 19.0 100 ± 18 100 ± 10
250 43.7 dB/100m 29.3 29.3 15.8 12.8 18.0 100 ± 20 100 ± 10
300 48.6 dB/100m 28.2 28.2 14.2 11.2 18.0 100 ± 20 100 ± 10
310 49.5 dB/100m 27.9 27.9 13.9 10.9 18.0 100 ± 20 100 ± 10
350 53.2 dB/100m 27.2 27.2 12.9 9.9 17.0 100 ± 22 100 ± 10

电压

UL Voltage Rating
300 V (CM)

温度

UL Temperature Operating Installation Storage
75°C -20°C To +75°C 0°C To +50°C -20°C To +75°C

弯曲半径

Stationary Min. Installation Min.
1.0 in (25 mm) 2.2 in (56 mm)

最大拉伸张力

40 lb (18 kg)

线缆毛重

21 磅/1000 英尺

环境适应性

室内，室内

可持续发展

产品镜头……，提供环境产品声明 (EPD)

阻燃性/遇火反应

UL 1685（UL 1581）垂直托盘，FT1

NEC/UL合规性

Article 800, CM

CEC / C（UL）合规性

CM

ICEA合规性

S-90-661

IEEE合规性

IEEE 802.3bt 类型 1、类型 2、类型 3

NEMA合规性

NEMA WC-63.1

数据类别

5e 类

TIA/EIA合规

ANSI/TIA-568.2-D 5e 类

第三方性能验证

5e 类补丁

ISO/IEC合规性

ISO/IEC 11801-1、IEC 61156-6

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2020-01-16

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。 打印包括降序镜头标记。 导线股线粘合在一起。

更新和修订

修订编号：0.504 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.504 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
1752A 0101000 黑色 线盘 1,000 ft 612825122210 C
1752A 010U1000 黑色 非盘绕式 1,000 ft 612825122203
1752A 0061000 蓝色 线盘 1,000 ft 612825122173 C
1752A 006U1000 蓝色 非盘绕式 1,000 ft 612825122166
1752A F2V1000 灰色 线盘 1,000 ft 612825122074 C
1752A F2VU1000 灰色 非盘绕式 1,000 ft 612825122067
1752A 0051000 绿色 线盘 1,000 ft 612825122159 C
1752A 005U1000 绿色 非盘绕式 1,000 ft 612825122142
1752A 0031000 橙色 线盘 1,000 ft 612825122111 C
1752A 003U1000 橙色 非盘绕式 1,000 ft 612825122104
1752A 007U1000 紫色 非盘绕式 1,000 ft 612825122180
1752A 0021000 红色 线盘 1,000 ft 612825122098 C
1752A 002U1000 红色 非盘绕式 1,000 ft 612825122081
1752A 0041000 黄色 线盘 1,000 ft 612825122135 C
1752A 004U1000 黄色 非盘绕式 1,000 ft 612825122128
