5e 类电缆

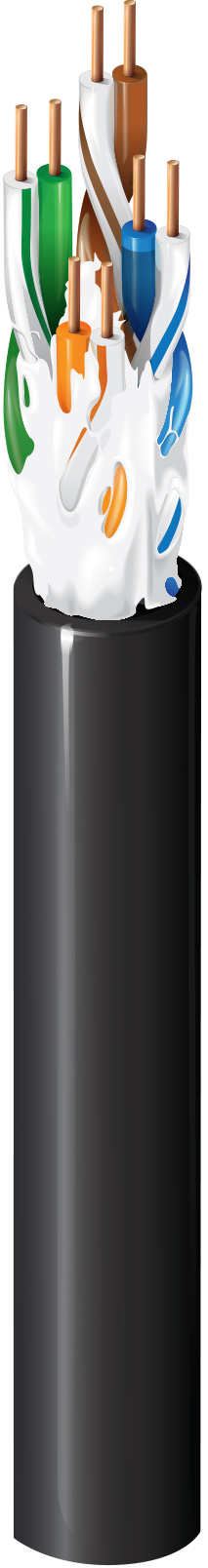

5e 类房屋水平电缆 (200MHz)，OSP 额定，4 对，24 AWG 实心裸铜导体，U/UTP，凝胶填充，聚乙烯护套

上架时间:

全球
状态:

有源

报价

规格
零件编号
资源

规格

产品概述

适合应用	OSP- 室外、场所水平电缆、以太网 1000BASE-T、以太网 100BASE-TX、以太网 10BASE-T、PoE++、PoE+、PoE

构造详情

导体

Size	Stranding	Material	No. of Pairs
24 AWG	Solid	BC - Bare Copper	4

绝缘

Material	Color Code
PO - Polyolefin	White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

隔水	凝胶填充

外层护套

Material	Nom. Diameter	Ripcord
PE - Polyethylene	0.226 in (5.74 mm)	Yes

线缆外廓直径（标称）	0.226 in (5.74 mm)

电气特性

电气设备

Max. Conductor DCR	Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft)	160 pF/100m

延迟

Frequency	Max. Delay Skew	Nom. Velocity of Prop.
100 MHz	45 ns/100m	65%

高频

Frequency [MHz]	Max. Insertion Loss (Attenuation)	Min. NEXT [dB]	Min. PSNEXT [dB]	Min. ACR [dB]	Min. PSACR [dB]	Min. ACRF (ELFEXT) [dB]	Min. PSACRF (PSELFEXT) [dB]	Min. RL (Return Loss) [dB]	Max./Min. Input Impedance (unFitted) [Ohm]	Max./Min. Fitted Impedance [Ohm]
1	2.0 dB/100m	65.3	62.3	63.3	60.3	63.8	60.8	20.0	100 ± 15	100 ± 15
4	4.1 dB/100m	56.3	53.3	52.2	49.2	51.8	48.8	23.0	100 ± 15	100 ± 15
8	5.8 dB/100m	51.8	48.8	46.0	43.0	45.7	42.7	24.5	100 ± 15	100 ± 15
10	6.5 dB/100m	50.3	47.3	43.8	40.8	43.8	40.8	25.0	100 ± 15	100 ± 15
16	8.2 dB/100m	47.2	44.2	39.0	36.0	39.7	36.7	25.0	100 ± 15	100 ± 15
20	9.3 dB/100m	45.8	42.8	36.5	33.5	37.8	34.8	25.0	100 ± 15	100 ± 15
25	10.4 dB/100m	44.3	41.3	33.9	30.9	35.8	32.8	24.3	100 ± 15	100 ± 15
31.25	11.7 dB/100m	42.9	39.9	31.2	28.2	33.9	30.9	23.6	100 ± 15	100 ± 15
62.5	17.0 dB/100m	38.4	35.4	21.4	18.4	27.9	24.9	21.5	100 ± 15	100 ± 15
100	22.0 dB/100m	35.3	32.3	13.3	10.3	23.8	20.8	20.1	100 ± 15	100 ± 15
155	28.1 dB/100m	32.4	29.4	4.4	1.4	20.0	17.0	18.8
200	32.4 dB/100m	30.8	27.8	-1.6	-4.6	17.8	14.8	18.0

电压

Voltage Rating
300 V

机械特性

温度

Operating	Installation	Storage
-40°C To +75°C	-40°C To +60°C	-40°C To +75°C

弯曲半径

Stationary Min.	Installation Min.
1.0 in (25 mm)	2.25 in (57.2 mm)

最大拉伸张力	25 lb (11 kg)
线缆毛重	23 磅/1000 英尺

标准与合规性

环境适应性	室外、户外、耐晒、架空-承力吊索支撑
可持续发展	产品镜头……，提供环境产品声明 (EPD)
CPR合规性	CPR Euroclass: Fca
ICEA合规性	S-116-732, S-56-434, S-99-689, S-100-685
IEEE合规性	IEEE 802.3bt 类型 1、类型 2、类型 3
NEMA合规性	NEMA WC-63.1
数据类别	5e 类
TIA/EIA合规	ANSI/TIA-568.2-D 5e 类
ISO/IEC合规性	ISO/IEC 11801-1、IEC 61156-5
欧洲指令合规性	欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2020-01-16
APAC合规性	中国 RoHS II (GB/T 26572-2011)

产品说明

备注	电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。 100 MHz 以上的值仅供工程信息使用。对于长度超过 90 米的电缆，不能保证满足 TIA 568.2 延迟规范。打印包括从最大到 0 的降序英尺数/米数标记。完全防水。适合埋葬或在室外潮湿的地方使用。不建议在没有额外挤压和冲击保护的情况下用于直接埋葬应用。额外的挤压和冲击保护包括电缆铠装、管道安装或根据 Belden 技术公告 T/8-6 安装顶部屏障。 Belden 建议在使用凝胶填充 OSP 电缆在建筑物内过渡时使用入口分界点，因为电缆设计含有专门用于潮湿室外环境的凝胶。建议的过渡点是 REVConnect 核心耦合器，零件编号 RVACPKUBK-S1。

备注

电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。 100 MHz 以上的值仅供工程信息使用。对于长度超过 90 米的电缆，不能保证满足 TIA 568.2 延迟规范。打印包括从最大到 0 的降序英尺数/米数标记。完全防水。适合埋葬或在室外潮湿的地方使用。不建议在没有额外挤压和冲击保护的情况下用于直接埋葬应用。额外的挤压和冲击保护包括电缆铠装、管道安装或根据 Belden 技术公告 T/8-6 安装顶部屏障。 Belden 建议在使用凝胶填充 OSP 电缆在建筑物内过渡时使用入口分界点，因为电缆设计含有专门用于潮湿室外环境的凝胶。建议的过渡点是 REVConnect 核心耦合器，零件编号 RVACPKUBK-S1。
