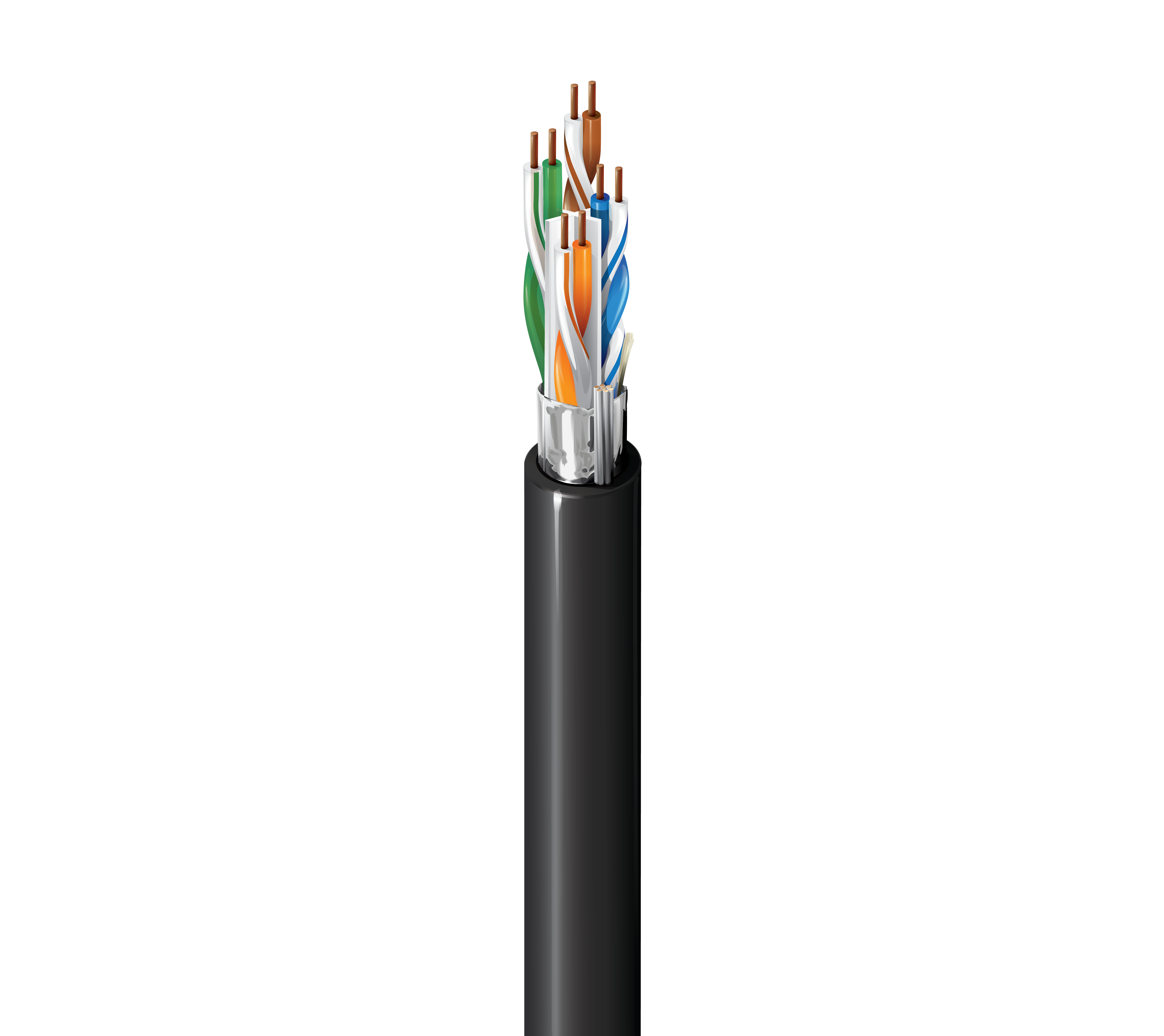

产品编号: 2412FS

6+ 类增强型电缆，4 对，F/UTP，CMR

6+ 类增强型水平电缆 (350MHz)，4 对，23 AWG 实心裸铜导体，F/UTP - 箔屏蔽，立管 -CMR，PVC 护套

  • 上架时间:
    全球
  • 状态:
    有源
2412FS
  • 2412FS
1 的 1

规格

Expand All

适合应用

场所水平电缆、以太网 1000BASE-T、以太网 100BASE-TX、以太网 10BASE-T、监控、PoE++、以太网供电+、PoE、嘈杂环境

专利

本产品拥有一项或多项适用专利。 有关专利的更多信息，请访问 https://www.belden.com/patents。

导体

Size Stranding Material No. of Pairs
23 AWG Solid BC - Bare Copper 4

绝缘

Material Color Code
PO - Polyolefin White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Polyester + Bi-Laminate (Alum+Poly) 100% 26 AWG (7x34) TC

外层护套

Separator Material Nom. Diameter Ripcord
Center Member (Patented X-Spline®) PVC - Polyvinyl Chloride 0.275 in (6.99 mm) No

线缆外廓直径（标称）

0.275 in (6.99 mm)

电气设备

Max. Conductor DCR Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft) 330 pF/100m

延迟

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop.
100 MHz 537.6 ns/100m 45 ns/100m 68%

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) [Ohm] Max./Min. Fitted Impedance [Ohm] Min. TCL [dB] Min. ELTCTL [dB]
0.772 1.8 dB/100m 77.0 77.0 75.2 76.2 19.4 100 +/- 15 100 ± 15 40.0 37.2
1 2.0 dB/100m 75.3 75.3 73.3 74.3 20.0 100 +/- 15 100 ± 15 40.0 35.0
4 3.7 dB/100m 66.3 66.3 62.6 63.6 23.0 100 +/- 15 100 ± 15 40.0 23.0
8 5.2 dB/100m 61.8 61.8 56.6 57.6 24.5 100 +/- 15 100 ± 15 40.0 16.9
10 5.8 dB/100m 60.3 60.3 54.5 55.5 25.0 100 +/- 15 100 ± 15 40.0 15.0
16 7.4 dB/100m 57.2 57.2 49.9 50.9 25.0 100 +/- 15 100 ± 15 38.0 10.9
20 8.3 dB/100m 55.8 55.8 47.5 48.5 25.0 100 +/- 15 100 ± 15 37.0 9.0
25 9.3 dB/100m 54.3 54.3 45.1 46.1 24.3 100 +/- 15 100 ± 15 36.0
31.25 10.4 dB/100m 52.9 52.9 42.5 43.5 23.6 100 +/- 15 100 ± 15 35.1
62.5 15.0 dB/100m 48.4 48.4 33.4 34.4 21.5 100 +/- 15 100 ± 15 32.0
100 19.3 dB/100m 45.3 45.3 26.0 27.0 20.1 100 +/- 15 100 ± 15 30.0
155 24.6 dB/100m 42.4 42.4 17.9 18.9 19.5 100 +/- 22 100 ± 15 28.1
200 28.3 dB/100m 40.8 40.8 12.5 13.5 18.7 100 +/- 22 100 ± 15 27.0
250 32.1 dB/100m 39.3 39.3 7.2 8.2 18.0 100 +/- 32 100 ± 15 26.0
300 35.6 dB/100m 38.1 36.1 2.5 1.5 17.5 100 +/- 32 100 ± 15
350 38.9 dB/100m 37.1 35.1 17.0 100 +/- 32 100 ± 15
400 42.0 dB/100m 36.3 34.3 16.6 100 +/- 32 100 ± 15
450 45.0 dB/100m 35.5 33.5 16.2 100 +/- 32 100 ± 15

电压

UL Voltage Rating
300 V (CMR)

温度

UL Temperature Operating Storage
75°C -20°C To +75°C -20°C To +75°C

弯曲半径

Stationary Min. Installation Min.
1.0 in (25 mm) 2.65 in (67.3 mm)

最大拉伸张力

25 lb (11 kg)

线缆毛重

37 磅/1000 英尺

环境适应性

室内立管

可持续发展

产品镜头……，提供环境产品声明 (EPD)

阻燃性/遇火反应

UL 1666 立管，FT4，IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

《公路运输条例》第 800 条

CEC / C（UL）合规性

CMR

ICEA合规性

S-116-732

IEEE合规性

IEEE 802.3bt 类型 1、类型 2、类型 3、类型 4

NEMA合规性

ANSI/NEMA WC-66

数据类别

第 6 类

TIA/EIA合规

ANSI/TIA-568.2-D 6 类

第三方性能验证

第 6 类

ISO/IEC合规性

ISO/IEC 11801-1、IEC 61156-5

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2020-01-16

APAC合规性

中国 RoHS II (GB/T 26572-2011)

静压室编号

2413FS

备注

电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。 300 MHz 以上的值仅供工程信息使用。 屏蔽层粘合到护套内壁以确保电气稳定性。 打印包括从最大长度到 0 的降序镜头标记。

更新和修订

修订编号：0.150 修订日期：09-07-2025

更新和修订

修订编号：0.150 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度
2412FS 0101000 黑色 线盘 1,000 ft
2412FS 010A1000 黑色 盒内线盘 1,000 ft
2412FS 010Z1000 黑色 ReelTuff 盒子 1,000 ft
2412FS 0061000 浅蓝色 线盘 1,000 ft
2412FS 006A1000 浅蓝色 盒内线盘 1,000 ft
2412FS 006Z1000 浅蓝色 ReelTuff 盒子 1,000 ft
2412FS 0081000 灰色 线盘 1,000 ft
2412FS 0051000 绿色 线盘 1,000 ft
2412FS 0031000 橙色 线盘 1,000 ft
2412FS 0071000 紫色 线盘 1,000 ft
2412FS 0021000 红色 线盘 1,000 ft
2412FS 0091000 白色 线盘 1,000 ft
2412FS 009A1000 白色 盒内线盘 1,000 ft
2412FS 009Z1000 白色 ReelTuff 盒子 1,000 ft
2412FS 0041000 黄色 线盘 1,000 ft
