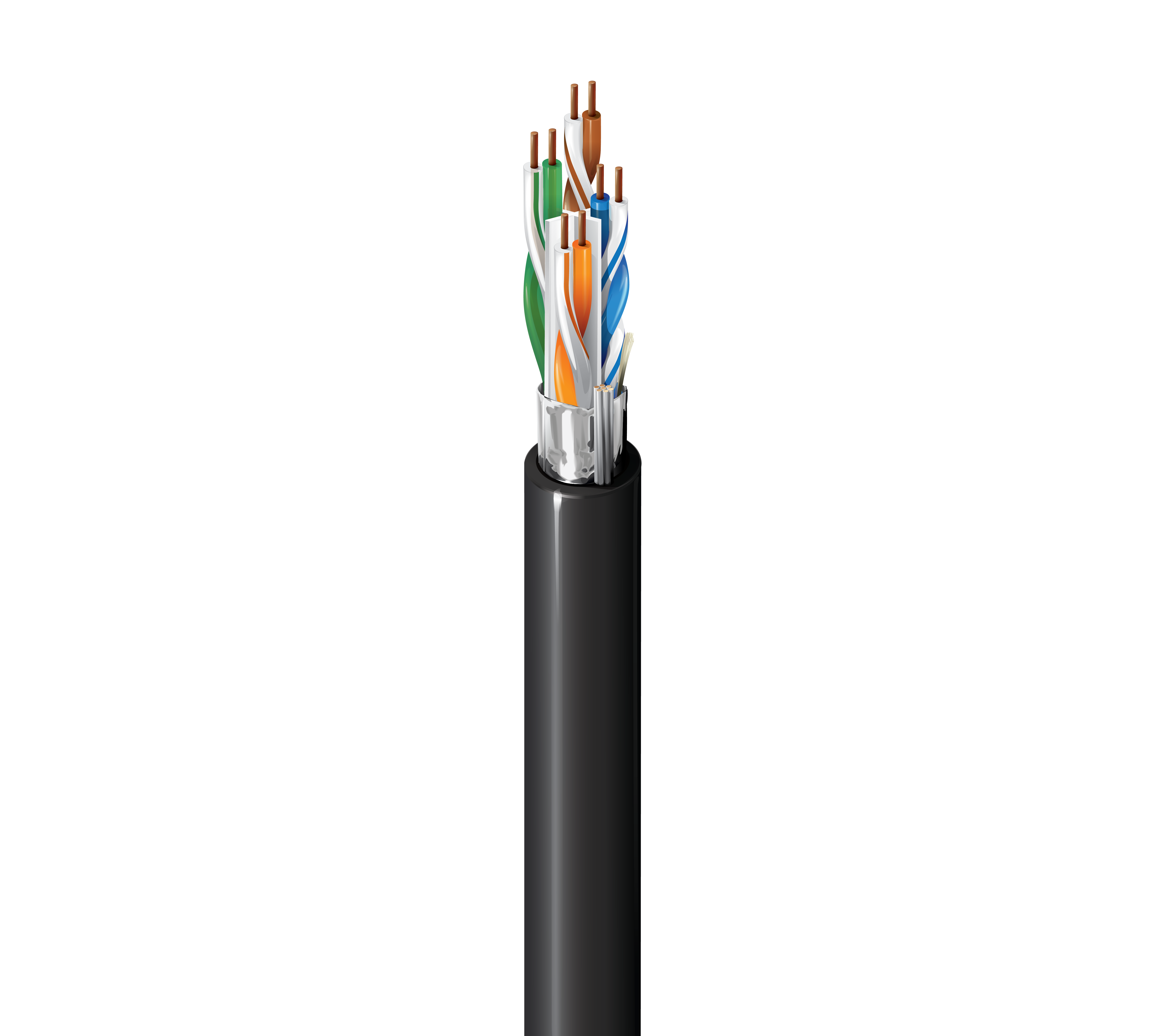

产品编号: 2413FS
6+ 类增强型电缆，4 对，F/UTP，CMP
6+ 类增强型水平电缆 (350MHz)，4 对，23 AWG 实心裸铜导体，F/UTP - 箔屏蔽，Plenum-CMP，Flamarrest® PVC-LS 护套
-
上架时间:
全球
-
状态:
有源
- 规格
- 零件编号
- 资源
规格
产品概述
|
适合应用 |
场所水平电缆、以太网 1000BASE-T、以太网 100BASE-TX、以太网 10BASE-T、监控、PoE++、以太网供电+、PoE、嘈杂环境 |
|---|---|
|
专利 |
本产品拥有一项或多项适用专利。 有关专利的更多信息，请访问 https://www.belden.com/patents。 |
构造详情
导体
| Size | Stranding | Material | No. of Pairs |
|---|---|---|---|
| 23 AWG | Solid | BC - Bare Copper | 4 |
绝缘
| Material | Color Code |
|---|---|
| FEP - Fluorinated Ethylene Propylene | White & Blue, White & Orange, White & Green, White & Brown |
外屏蔽
| Shield Type | Material | Coverage | Drainwire Type |
|---|---|---|---|
| Tape | Polyester + Bi-Laminate (Alum+Poly) | 100% | 26 AWG (7x34) TC |
外层护套
| Separator | Material | Material Trade Name | Nom. Diameter | Ripcord |
|---|---|---|---|---|
| Center Member (Patented X-Spline®) | PVC - Polyvinyl Chloride | Flamarrest® | 0.255 in (6.48 mm) | No |
|
线缆外廓直径（标称） |
0.255 in (6.48 mm) |
|---|
电气特性
电气设备
| Max. Conductor DCR | Max. Capacitance Unbalance |
|---|---|
| 93.8 Ohm/km (28.6 Ohm/1000ft) | 330 pF/100m |
延迟
| Frequency | Max. Delay | Max. Delay Skew | Nom. Velocity of Prop. |
|---|---|---|---|
| 100 MHz | 537.6 ns/100m | 45 ns/100m | 72% |
高频
| Frequency [MHz] | Max. Insertion Loss (Attenuation) [dB/100m] | Min. NEXT [dB] | Min. PSNEXT [dB] | Min. ACR [dB] | Min. PSACR [dB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (Return Loss) [dB] | Max./Min. Input Impedance (unFitted) [Ohm] | Max./Min. Fitted Impedance [Ohm] | Min. PSANEXT [dB] | Min. PSAACRF [dB] | Min. TCL [dB] | Min. ELTCTL [dB] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2.1 | 74.3 | 72.3 | 72.2 | 70.2 | 67.8 | 64.8 | 20.0 | 100 ± 15 | 105 ± 10 | 67.0 | 67.0 | 40.0 | 35.0 |
| 4 | 3.8 | 65.3 | 63.3 | 61.5 | 59.5 | 55.8 | 52.8 | 23.0 | 100 ± 15 | 105 ± 10 | 67.0 | 66.2 | 40.0 | 23.0 |
| 8 | 5.3 | 60.8 | 58.8 | 55.4 | 53.4 | 49.7 | 46.7 | 24.5 | 100 ± 15 | 105 ± 10 | 67.0 | 60.1 | 40.0 | 16.9 |
| 10 | 5.9 | 59.3 | 57.3 | 53.4 | 51.4 | 47.8 | 44.8 | 25.0 | 100 ± 15 | 105 ± 10 | 67.0 | 58.2 | 40.0 | 15.0 |
| 16 | 7.5 | 56.2 | 54.2 | 48.8 | 46.8 | 43.7 | 40.7 | 25.0 | 100 ± 15 | 105 ± 10 | 67.0 | 54.1 | 38.0 | 10.9 |
| 20 | 8.4 | 54.8 | 52.8 | 46.4 | 44.4 | 41.8 | 38.8 | 25.0 | 100 ± 15 | 105 ± 10 | 67.0 | 52.2 | 37.0 | 9.0 |
| 25 | 9.4 | 53.3 | 51.3 | 44.0 | 42.0 | 39.8 | 36.8 | 24.3 | 100 ± 15 | 105 ± 10 | 67.0 | 50.2 | 36.0 | 7.0 |
| 31.25 | 10.5 | 51.9 | 49.9 | 41.4 | 39.4 | 37.9 | 34.9 | 23.6 | 100 ± 15 | 105 ± 10 | 67.0 | 48.3 | 35.1 | 5.1 |
| 62.5 | 15.0 | 47.4 | 45.4 | 32.4 | 30.4 | 31.9 | 28.9 | 21.5 | 100 ± 15 | 105 ± 10 | 65.6 | 42.3 | 32.0 | |
| 100 | 19.1 | 44.3 | 42.3 | 25.2 | 23.2 | 27.8 | 24.8 | 20.1 | 100 ± 15 | 105 ± 10 | 62.5 | 38.2 | 30.0 | |
| 200 | 27.6 | 39.8 | 37.8 | 12.2 | 10.2 | 21.8 | 18.8 | 18.0 | 100 ± 22 | 100 ± 10 | 58.0 | 32.2 | 27.0 | |
| 250 | 31.1 | 38.3 | 36.3 | 7.3 | 5.3 | 19.8 | 16.8 | 17.3 | 100 ± 32 | 100 ± 10 | 56.5 | 30.2 | 26.0 | |
| 300 | 34.3 | 37.1 | 35.1 | 2.9 | 0.9 | 18.3 | 15.3 | 16.8 | 100 ± 32 | 100 ± 10 | 55.3 | 28.7 | 25.2 | |
| 350 | 37.2 | 36.1 | 34.1 | 16.9 | 13.9 | 16.3 | 100 ± 32 | 100 ± 10 | 54.3 | 27.3 | 24.6 | |||
| 400 | 40.1 | 35.3 | 33.3 | 15.8 | 12.8 | 15.9 | 100 ± 32 | 100 ± 10 | 53.5 | 26.2 | 24.0 | |||
| 450 | 42.7 | 34.5 | 32.5 | 14.7 | 11.7 | 15.5 | 100 ± 32 | 100 ± 10 | 52.7 | 25.1 | 23.5 | |||
| 500 | 45.3 | 33.8 | 31.8 | 13.8 | 10.8 | 15.2 | 100 ± 32 | 100 ± 10 | 52.0 | 24.2 | 23.0 |
电压
| UL Voltage Rating |
|---|
| 300 V (CMP) |
机械特性
温度
| UL Temperature | Operating | Storage |
|---|---|---|
| 105°C | -20°C To +75°C | -20°C To +75°C |
弯曲半径
| Stationary Min. | Installation Min. |
|---|---|
| 1.0 in (25 mm) | 2.55 in (64.8 mm) |
|
最大拉伸张力 |
25 lb (11 kg) |
|---|---|
|
线缆毛重 |
37 磅/1000 英尺（55 千克/公里） |
标准与合规性
|
环境适应性 |
室内静压室 |
|---|---|
|
可持续发展 |
产品镜头……，提供环境产品声明 (EPD) |
|
阻燃性/遇火反应 |
NFPA 262、UL 910（静压）、FT6、IEC 60332-1-2 |
|
CPR合规性 |
CPR Euroclass：Eca |
|
NEC/UL合规性 |
第 800 条，CMP，CL3P-LP (0.5A)，CMP-LP (0.5A) |
|
CEC / C（UL）合规性 |
CMP |
|
ICEA合规性 |
S-116-732 |
|
IEEE合规性 |
IEEE 802.3bt 类型 1、类型 2、类型 3、类型 4 |
|
NEMA合规性 |
ANSI/NEMA WC-66 |
|
数据类别 |
第 6 类 |
|
TIA/EIA合规 |
ANSI/TIA-568.2-D 6 类 |
|
第三方性能验证 |
第 6 类 |
|
ISO/IEC合规性 |
ISO/IEC 11801-1、IEC 61156-5 |
|
欧洲指令合规性 |
欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2020-01-16 |
|
APAC合规性 |
中国 RoHS II (GB/T 26572-2011) |
|
非静压室编号 |
2412FS |
产品说明
|
备注 |
电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。 300 MHz 以上的值仅供工程信息使用。 屏蔽层粘合到护套内壁以确保电气稳定性。 打印包括从最大长度到 0 的降序镜头标记。 |
|---|
历史
|
更新和修订 |
版本号：0.149 版本日期：12-01-2025 |
|---|
信息
|
更新和修订 |
版本号：0.149 版本日期：12-01-2025 |
|---|
零件编号
| 货号 | 颜色 | 收起类型 | 长度 |
|---|---|---|---|
| 2413FS 0101000 | 黑色 | 线盘 | 1,000 ft |
| 2413FS 010A1000 | 黑色 | 盒内线盘 | 1,000 ft |
| 2413FS 010Z1000 | 黑色 | ReelTuff 盒子 | 1,000 ft |
| 2413FS D151000 | 蓝色 | 线盘 | 1,000 ft |
| 2413FS D15A1000 | 蓝色 | 盒内线盘 | 1,000 ft |
| 2413FS D15Z1000 | 蓝色 | ReelTuff 盒子 | 1,000 ft |
| 2413FS 0081000 | 灰色 | 线盘 | 1,000 ft |
| 2413FS 0051000 | 绿色 | 线盘 | 1,000 ft |
| 2413FS 0031000 | 橙色 | 线盘 | 1,000 ft |
| 2413FS 0071000 | 紫色 | 线盘 | 1,000 ft |
| 2413FS 0021000 | 红色 | 线盘 | 1,000 ft |
| 2413FS 0091000 | 白色 | 线盘 | 1,000 ft |
| 2413FS 009A1000 | 白色 | 盒内线盘 | 1,000 ft |
| 2413FS 009Z1000 | 白色 | ReelTuff 盒子 | 1,000 ft |
| 2413FS 0041000 | 黄色 | 线盘 | 1,000 ft |
