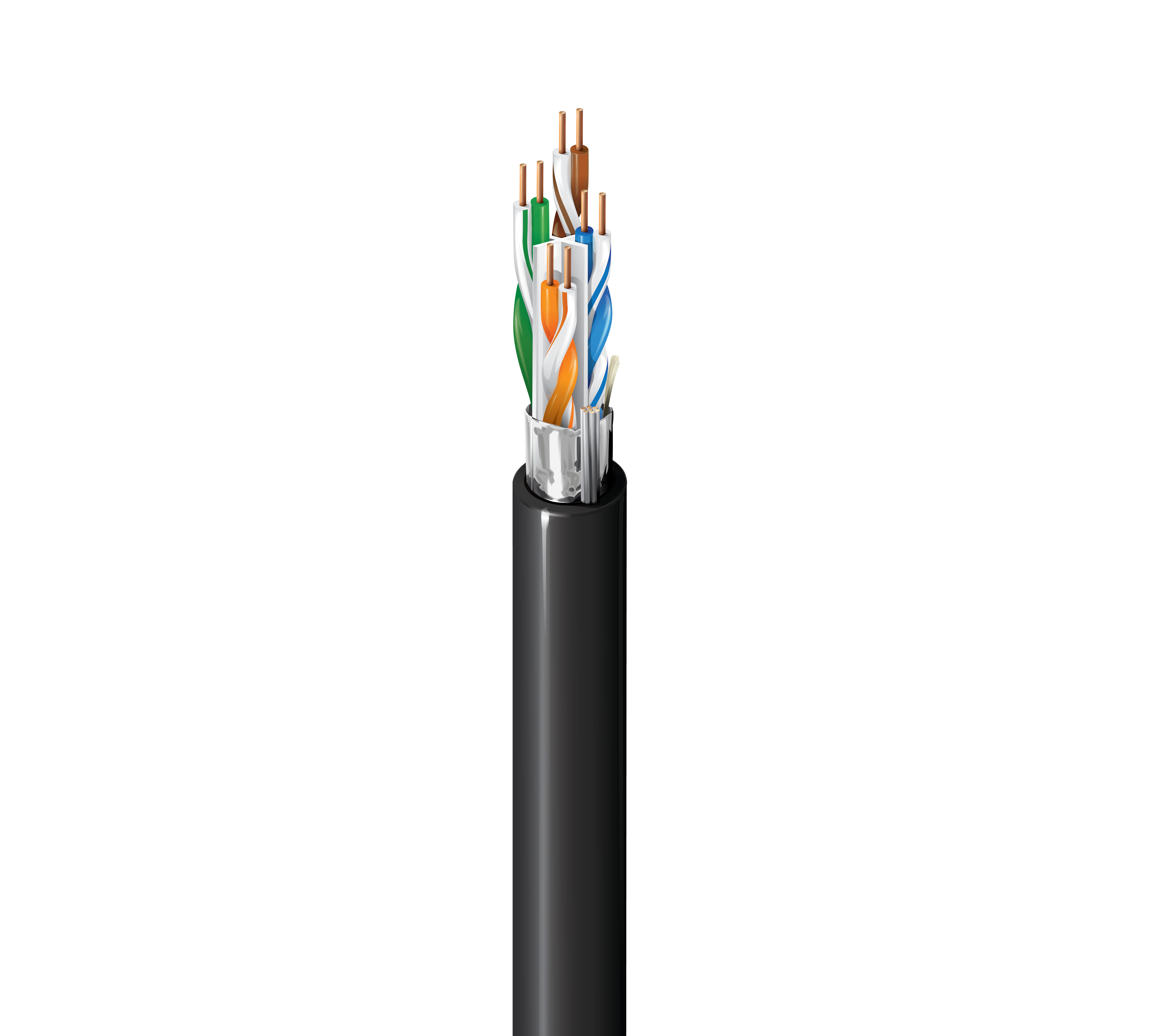

6A 类房屋水平电缆 (625 MHz)，室内/室外，4 对，23 AWG 实心裸铜导体，F/UTP - 箔屏蔽，立管 -CMR/CMX 室外，抗紫外线 PVC 护套

上架时间:

全球
状态:

有源

报价

规格
零件编号
资源

规格

产品概述

适合应用	室内/室外、场所水平电缆、高达 10GBASE-T 的以太网、Wi-Fi 6、Wi-Fi 5、PoE++、PoE+、PoE、嘈杂环境、HDBaseT
专利	本产品拥有一项或多项适用专利。有关专利的更多信息，请访问 https://www.belden.com/patents。

构造详情

导体

Size	Stranding	Material	No. of Pairs
23 AWG	Solid	BC - Bare Copper	4

绝缘

Material	Color Code
PO - Polyolefin	White & Blue, White & Orange, White & Green, White & Brown

外屏蔽

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	26 AWG (7x34) TC

外层护套

Separator	Material	Nom. Diameter	Ripcord
Center Member (Patented EquiSpline®)	PVC - Polyvinyl Chloride	0.300 in (7.62 mm)	Yes

线缆外廓直径（标称）	0.300 in (7.62 mm)

电气特性

电气设备

Max. Conductor DCR	Max. Capacitance Unbalance
82 Ohm/km (25 Ohm/1000ft)	45 pF/100m

延迟

Frequency	Max. Delay	Max. Delay Skew	Nom. Velocity of Prop.
100 MHz	537.6 ns/100m	45 ns/100m	65%

高频

Frequency [MHz]	Max. Insertion Loss (Attenuation)	Min. PSNEXT [dB]	Min. PSACR [dB]	Min. PSACRF (PSELFEXT) [dB]	Min. RL (Return Loss) [dB]	Max./Min. Input Impedance (unFitted) [Ohm]	Max./Min. Fitted Impedance [Ohm]	Min. PSANEXT [dB]	Min. PSAACRF [dB]	Min. TCL [dB]	Min. ELTCTL [dB]
1	2.1 dB/100m	75.3	73.2	79.8	20.0	100 ± 15	105 ± 10	75.0	77.0	40.0	43.0
4	3.8 dB/100m	66.3	62.5	67.8	23.0	100 ± 15	100 ± 15	75.0	76.2	40.0	41.0
8	5.3 dB/100m	61.8	56.5	61.7	24.5	100 ± 15	100 ± 15	75.0	70.1	40.0	24.9
10	5.9 dB/100m	60.3	54.4	59.8	25.0	100 ± 15	100 ± 15	75.0	68.2	40.0	23.0
16	7.4 dB/100m	57.2	49.8	55.7	25.0	100 ± 15	100 ± 15	75.0	64.1	38.0	18.9
20	8.3 dB/100m	55.8	47.4	53.8	25.0	100 ± 15	100 ± 15	75.0	62.2	37.0	17.0
25	9.3 dB/100m	54.3	45.0	51.8	24.3	100 ± 15	100 ± 15	75.0	60.2	36.0	15.0
31.25	10.4 dB/100m	52.9	42.5	49.9	23.6	100 ± 15	100 ± 10	75.0	58.3	35.1	13.1
62.5	14.8 dB/100m	48.4	33.6	43.9	21.5	100 ± 15	100 ± 10	73.6	52.3	32.0
100	18.9 dB/100m	45.3	26.4	39.8	20.1	100 ± 15	100 ± 10	70.5	48.2	30.0
200	27.0 dB/100m	40.8	13.8	33.8	18.9	100 ± 22	100 ± 10	66.0	42.2	27.0
250	30.4 dB/100m	39.3	9.0	31.8	17.3	100 ± 32	100 ± 10	64.5	40.2	26.0
300	33.5 dB/100m	38.1	4.6	30.3	16.8	100 ± 32	100 ± 10	63.3	38.7	25.2
350	36.3 dB/100m	37.1	0.8	28.9	16.3	100 ± 32	100 ± 10	62.3	37.3	24.6
400	39.0 dB/100m	36.3		27.8	15.9	100 ± 32	100 ± 10	61.5	36.2	24.0
450	41.5 dB/100m	35.5		26.7	15.5	100 ± 32	100 ± 10	60.7	35.1	23.5
500	43.9 dB/100m	34.8		25.8	15.2	100 ± 32	100 ± 10	60.0	34.2	23.0
550	46.2 dB/100m	33.2		25.0	14.9	100 ± 32	100 ± 10	59.4	33.4
600	48.4 dB/100m	32.6		24.2	14.7	100 ± 32	100 ± 10	58.8	32.6
625	49.5 dB/100m	32.4		23.9	14.5	100 ± 32	100 ± 10	58.6	32.3
750	54.7 dB/100m	32.2		22.3	14.0	100 ± 32	100 ± 10	57.4	30.7
860	58.9 dB/100m	31.3		21.1	13.6	100 ± 32	100 ± 10	56.5	29.5

电压

UL Voltage Rating
300 V (CMR), 300 V (CMX-Outdoor)

机械特性

温度

UL Temperature	Operating	Installation	Storage
90°C	-40°C To +75°C	-20°C To +75°C	-40°C To +75°C

弯曲半径

Stationary Min.	Installation Min.
2.5 in (64 mm)	3.0 in (76 mm)

最大拉伸张力	25 lb (11 kg)
线缆毛重	42 磅/1000 英尺

标准与合规性

环境适应性	室内/室外、室内、室外、耐晒、架空-承力吊索支撑
阻燃性/遇火反应	UL 1666 立管、FT4、IEEE 1202 垂直托盘燃烧测试
NEC/UL合规性	第 800 条、CMR、CMX- 户外
CEC / C（UL）合规性	CMX-室外
ICEA合规性	S-116-732, S-56-434, S-99-689, S-100-685
IEEE合规性	IEEE 802.3bt 类型 1、类型 2、类型 3、类型 4
NEMA合规性	ANSI/NEMA WC-66
数据类别	6A 类
TIA/EIA合规	ANSI/TIA-568.2-D 6A 类
ISO/IEC合规性	ISO/IEC 11801-1、IEC 61156-5
欧洲指令合规性	欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2020-01-16
APAC合规性	中国 RoHS II (GB/T 26572-2011)
静压室编号	10GX53F / 10GX63F
非静压室编号	10GX52F / 10GX62F

产品说明

备注	电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。 625MHz 以上的值仅供工程信息使用。打印包括从最大到 0 的降序英尺数/米数标记。
