产品编号: DAUP

6A 类电缆，4 对，U/UTP，CMP

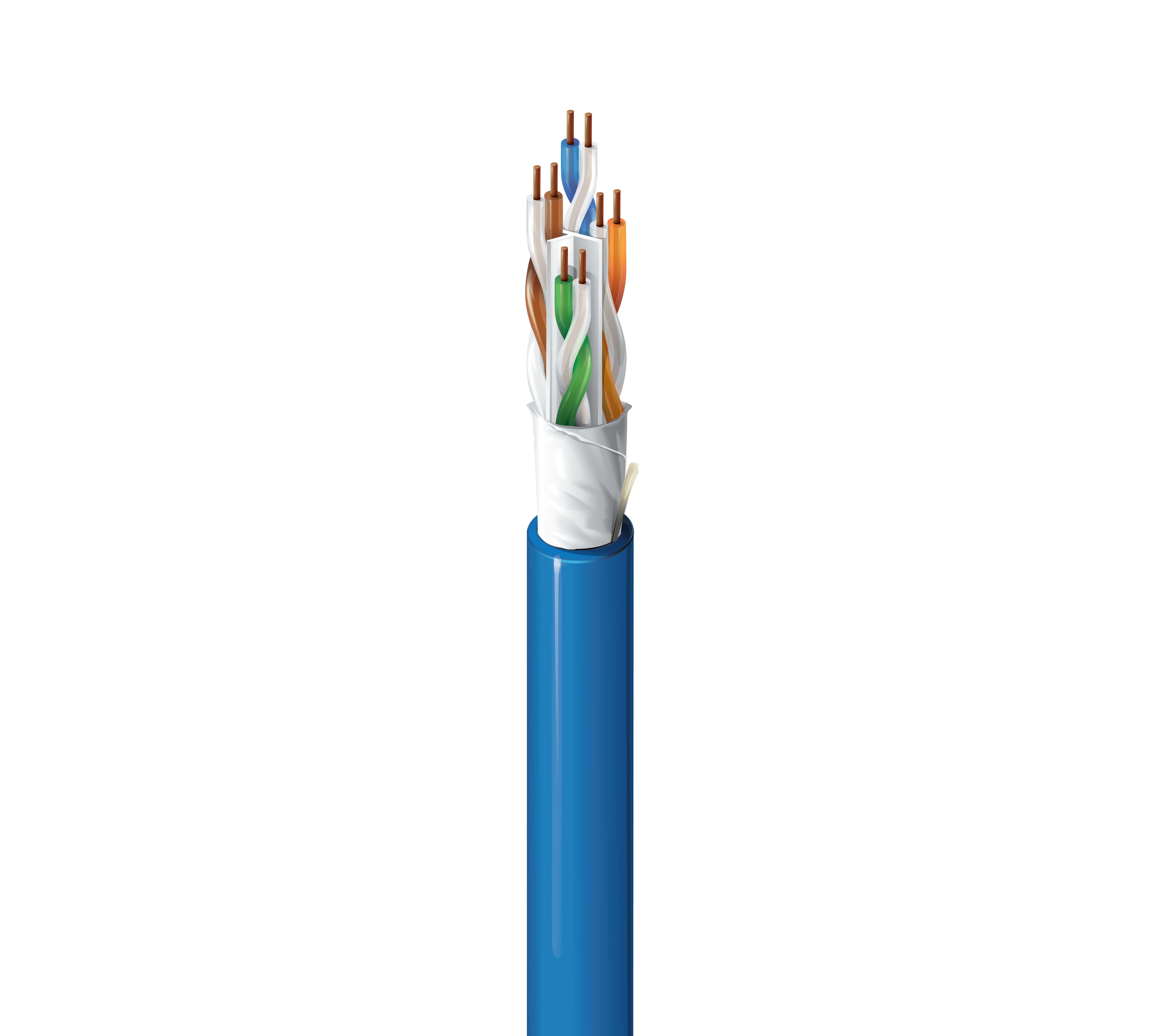

6A 类房屋水平电缆，4 对，23 AWG 实心裸铜导体，U/UTP，Plenum-CMP，Flamarrest® PVC-LS 护套

  • 上架时间:
    美洲
  • 状态:
    有源
DAUP
  • DAUP
1 的 1

规格

Expand All

适合应用

场所水平电缆，以太网 10GBASE-T

导体

Size Stranding Material No. of Pairs
23 AWG Solid BC - Bare Copper 4

绝缘

Material Color Code
FEP - Fluorinated Ethylene Propylene White & Blue, White & Orange, White & Green, White & Brown

外层护套

Separator Material Material Trade Name Nom. Diameter Ripcord
Center Member (Patented X-Spline®), EquiBlock™ Barrier Technology PVC - Polyvinyl Chloride Flamarrest® 0.250 in (6.35 mm) Yes

线缆外廓直径（标称）

0.250 in (6.35 mm)

电气设备

Max. Conductor DCR Max. Capacitance Unbalance
82 Ohm/km (25 Ohm/1000ft) 45 pF/100m

延迟

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop.
100 MHz 537.6 ns/100m 45 ns/100m 69%

电压

UL Voltage Rating
300 V (CMP)

温度

UL Temperature Operating Storage
75°C -20°C To +75°C -20°C To +75°C

弯曲半径

Stationary Min.
1 in (25 mm)

最大拉伸张力

25 lb (11 kg)

线缆毛重

34 磅/1000 英尺（51 千克/公里）

环境适应性

室内静压室

阻燃性/遇火反应

NFPA 262、UL 910（阻燃）、FT6

NEC/UL合规性

第八百条

CEC / C（UL）合规性

CMP

ICEA合规性

S-116-732

IEEE合规性

IEEE 802.3bt 类型 1、类型 2、类型 3、类型 4

NEMA合规性

ANSI/NEMA WC-66

数据类别

6A 类

TIA/EIA合规

ANSI/TIA-568.2-D 6A 类

第三方性能验证

通道/6A 类

ISO/IEC合规性

ISO/IEC 11801-1、IEC 61156-5

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2020-01-16

APAC合规性

中国 RoHS II (GB/T 26572-2011)

非静压室编号

DAUR

备注

电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。 打印包括从最大到 0 的降序英尺数/米数标记。

更新和修订

修订编号：0.126 修订日期：09-07-2025

更新和修订

修订编号：0.126 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度
DAUP 0101000 黑色 线盘 1,000 ft
DAUP D151000 蓝色 线盘 1,000 ft
DAUP 0081000 灰色 线盘 1,000 ft
DAUP 0051000 深绿色 线盘 1,000 ft
DAUP 0031000 橙色 线盘 1,000 ft
DAUP 0021000 红色 线盘 1,000 ft
DAUP 0091000 白色 线盘 1,000 ft
DAUP 0041000 黄色 线盘 1,000 ft
