产品编号: SPE101

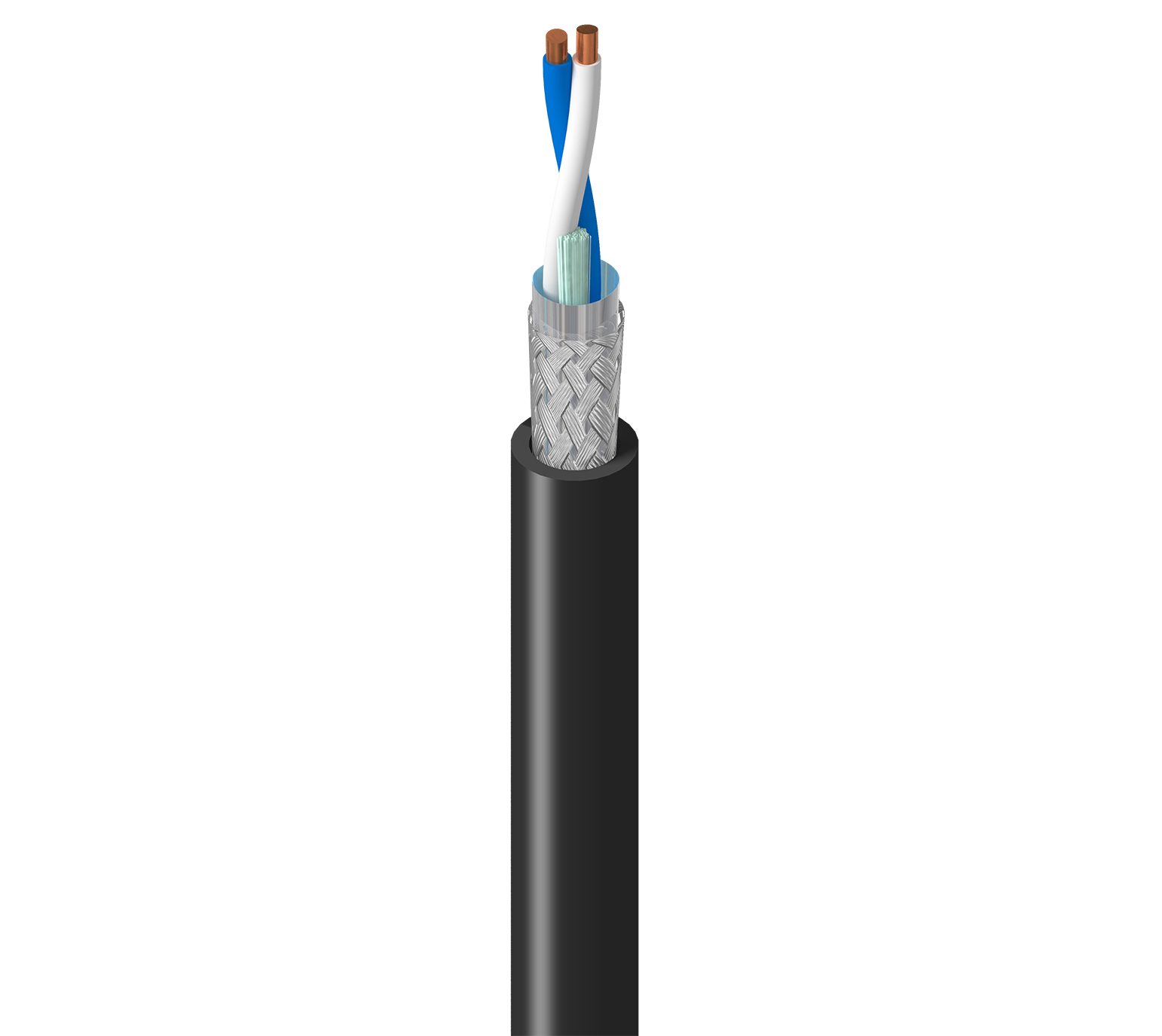

Datatuff Ind SPE 10Mbps 18AWG SF/UTP PVC

Datatuff Ind SPE 10Mbps 18AWG PE SF/UTP PVC

  • 上架时间:
    美洲
  • 状态:
    有源
SPE101
  • SPE101
1 的 1

规格

Expand All

适合应用

数据通信、摄像机、PLC、交换机、室外、室内等。

导体

Size Stranding Material No. of Pairs
18 AWG Solid TC - Tinned Copper 1

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 0.098 in (2.5 mm) White & Blue

外屏蔽

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%
Braid Tinned Copper (TC) 90%

外层护套

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.311 in (7.90 mm)

线缆外廓直径（标称）

.311 英寸（7.90 毫米）

电气设备

Max. Conductor DCR Max. Mutual Capacitance Max. Capacitance Unbalance
23 Ohm/km (7.0 Ohm/1000ft) 56 pF/m (17 pF/ft) 330 pF/100m

延迟

Frequency Max. Delay Nom. Velocity of Prop.
100 MHz 450 ns/100m 76%

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. RL (Return Loss) [dB] Min. PSANEXT [dB] Min. Coupling Attenuation [dB] Nom. Characteristic Impedance [Ohm]
0.1 1.0 dB/100m 11.5 67 50 100
0.5 1.2 dB/100m 15 64.7 50 100
0.772 1.3 dB/100m 15 61.5 50 100
1 1.4 dB/100m 15 61.4 50 100
2 1.9 dB/100m 15 54.5 50 100
4 2.6 dB/100m 15 49.4 50 100
8 3.6 dB/100m 15 44.3 50 100
10 5.9 dB/100m 15 42.6 50 100
16 5.1 dB/100m 15 39.1 50 100
20 5.7 dB/100m 15 37.5 50 100

电压

UL Voltage Rating
300 V (UL 13 PLTC)

温度

UL Temperature Operating
75°C -30°C To +75°C

弯曲半径

Installation Min.
2.4 in (61 mm)

最大拉伸张力

25 lb (11 kg)

线缆毛重

56 磅/1000 英尺

环境适应性

室内，户外，耐晒，抗紫外线，耐油

阻燃性/遇火反应

UL 1685 UL荷载

NEC/UL合规性

CM, PLTC

IEEE合规性

IEEE 802.3cg

TIA/EIA合规

ANSI/TIA-568.5

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2022-04-27

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。

更新和修订

修订编号：0.46 修订日期：09-07-2025

更新和修订

修订编号：0.46 修订日期：09-07-2025


Report An Error

零件编号

货号
SPE101 0061000
SPE101 0101000
