规格
产品概述
| 适合应用 | 水平主干网 |
|---|
光纤规格
|
光纤类型 |
OM3 |
|---|---|
|
光纤芯直径 |
50/125μm µm |
|
光纤直径 |
250 µm |
|
缓冲材料 |
PVC - 聚氯乙烯 |
|
缓冲直径 |
900 μm µm |
|
光纤数 |
2 |
|
光纤颜色代码 |
TIA-598-D |
线缆结构
|
活动亚单元数量 |
2 |
|---|---|
|
每个亚单元光纤数量 |
1 |
|
亚单元直径 |
0.078 in（2.0 mm） |
|
亚单元加强构件 |
芳纶纱 |
|
中心加强件 |
GRP |
|
缆芯绕包层 |
Nomex胶带 |
外部护套规格
|
加强构件 |
芳纶纱 |
|---|---|
|
护套材料 |
PVC - 聚氯乙烯 |
|
标称直径 |
0.23 in（5.9 mm） |
|
颜色 |
水蓝色 |
|
撕裂绳数量 |
2 |
光学特性
| 波长 | 850 nm | 1300 nm |
|---|---|---|
| 最大衰减值 | 3.0 dB/km | 1.0 dB/km |
| 1千兆以太网性能 | 1000 m | 550 m |
| 10千兆以太网性能 | 300 m | -- |
| 最小有效模式带宽（EMB） | 2000 MHz.km | -- |
| 最小过满注入（OFL）带宽 | 1500 MHz.km | 500 MHz.km |
机械特性
|
安装时最小弯曲半径 |
15 x 线径 |
|---|---|
|
运行时最小弯曲半径 |
10 x 线径 |
|
安装时最大抗拉强度 |
1330 N（300 lbf） |
|
操作时最大抗拉强度 |
400 N（90 lbf） |
|
抗压性 |
100 N/cm |
|
线缆毛重 |
14 lb/kft (21 kg/km) |
|---|
温度范围
|
安装温度范围 |
-0°C至+60°C |
|---|---|
|
工作温度范围 |
-0°C至+70°C |
|
储存温度范围 |
-40°C至+70°C |
标准与合规性
|
环境适应性 |
室内 |
|---|---|
|
可持续发展 |
CA Prop 65、Product Lens™ |
|
阻燃性/遇火反应 |
OFNP， FT6 |
|
ICEA合规性 |
S-83-596 |
|
TIA/EIA合规 |
ANSI/ICEA S-83-596 |
历史
|
更新和修订 |
修订编号：0.65 修订日期：2025年02月03日 |
|---|
信息
|
更新和修订 |
修订编号：0.65 修订日期：2025年02月03日 |
|---|
零件编号
| 货号 | 颜色 | 收起类型 | UPC |
|---|---|---|---|

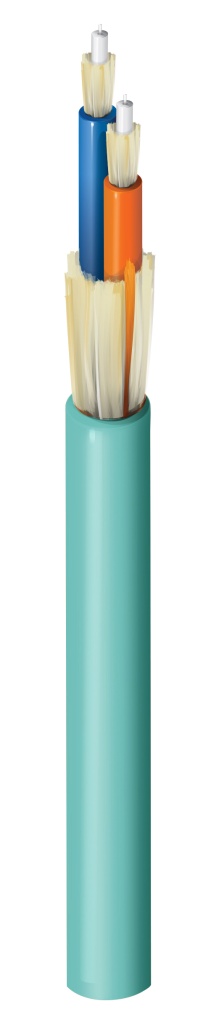

| FI3B002PB | 水蓝色 | 线盘 | 612825369578 |
