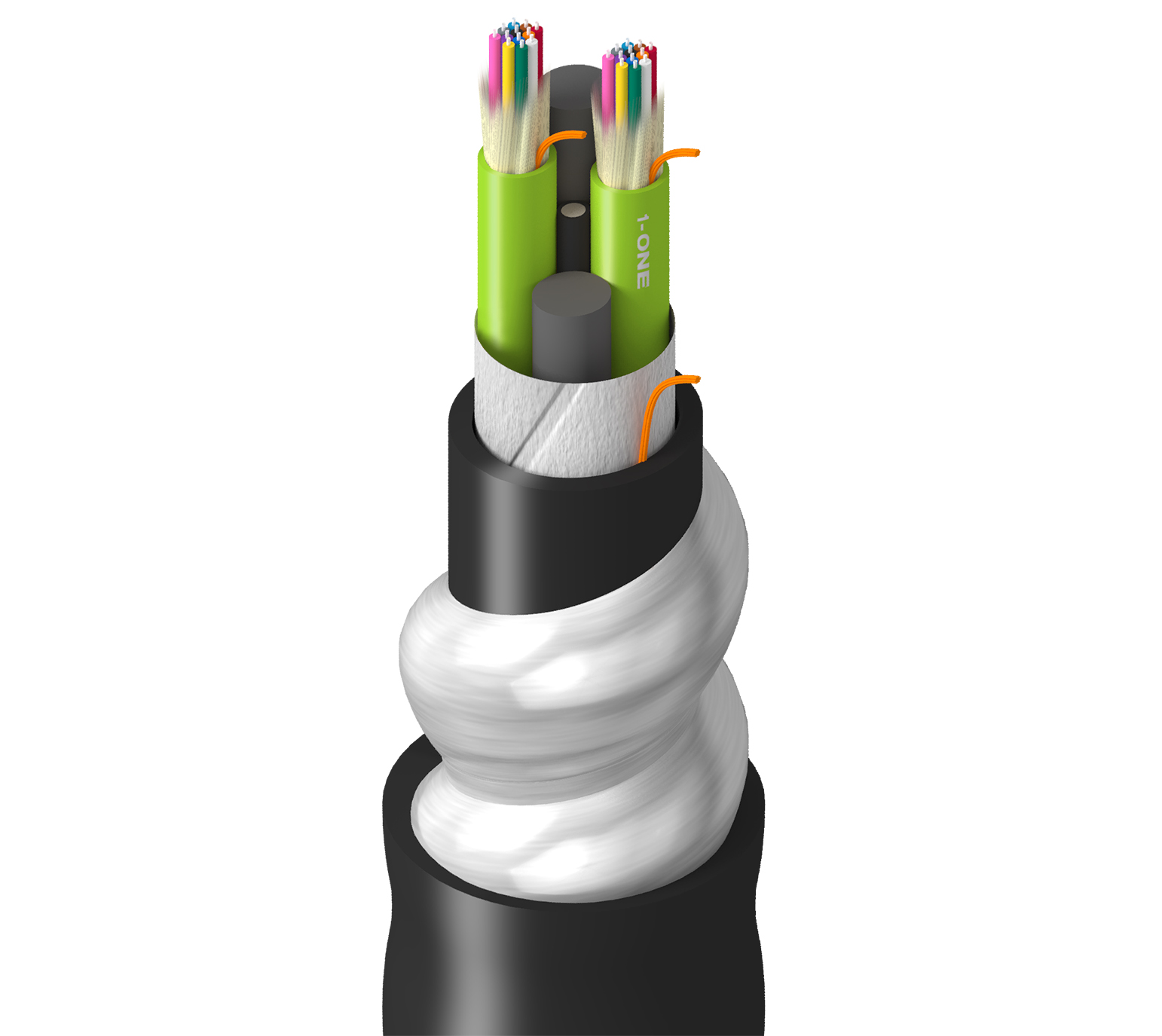

产品编号: FD5M024A2

室内/室外 Plenum OM5 迷你分布 24 芯铝制互锁 3 毫米子单元

FX 室内/室外，OM5，迷你分布，24 根光纤，OFCP，铝制互锁铠装，12F/子单元（3.0 毫米），黑色护套

  • 上架时间:
    全球
  • 状态:
    有源
FD5M024A2
5 的 5

规格

Expand All

产品类别

光纤迷你分布式光缆

适合应用

建筑主干网

光纤类型

OM5

光纤芯直径

50/125 µm

光纤直径

250 µm

光纤数

24

光纤颜色代码

TIA-598-D

活动亚单元数量

2

填料数量

2

每个亚单元光纤数量

12

亚单元直径

0.120 in (3.0 mm)

亚单元颜色

青柠绿

纤维亚单元强度构件

隔水芳纶纱

中央力量杆件类型

GRP

缆芯阻水

隔水胶带

材料

PVC - 聚氯乙烯

标称Diameter@InnerJacket1（cnv）

0.421 in (10.7 mm)

颜色

黑色

铠装类型和材料

AIA - 铝联锁铠装

护套材料

PVDF - 聚偏二氟乙烯

名义值 直径

0.715 in (18.2 mm)

外部护套颜色

黑色

光学特性

Wavelength 850 nm 953 nm 1300 nm
Max. Attenuation 3.0 dB/km 1.0 dB/km 1.0 dB/km
10 Gigabit Ethernet Performance 550 m 1100 m --
Min. Effective Modal Bandwidth (EMB) 4700 MHz.km 2470 MHz.km --
Min. Overfilled Launch (OFL) Bandwidth 3500 MHz.km 1850 MHz.km 500 MHz.km

安装时的最小弯曲半径

20x 电缆外径

运行期间的最小弯曲半径

10x 电缆外径

安装时最大抗拉强度

1800 N (405 lbf)

操作时最大抗拉强度

540 N (121 lbf)

抗压性

440 N/cm

线缆毛重

186 lb/kft (277 kg/km)

安装温度范围

0°C 至 +60°C

工作温度范围

-20°C 到 +70°C

储存温度范围

-40°C 至 +70°C

环境适应性

室内/户外、耐晒

阻燃性/遇火反应

NFPA 262

NEC/UL合规性

OFCP

CEC / C（UL）合规性

FT6

ICEA合规性

S-83-596

TIA/EIA合规

598-D

欧洲指令合规性

欧盟指令 2015/863/EU（RoHS 2 修正案）

更新和修订

修订编号：0.27 修订日期：09-07-2025

更新和修订

修订编号：0.27 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色
FD5M024A2A 水蓝色
FD5M024A2E 紫粉色
FD5M024A2L 青柠绿
FD5M024A2O 橙色
FD5M024A2Y 黄色
