产品编号: 29501F

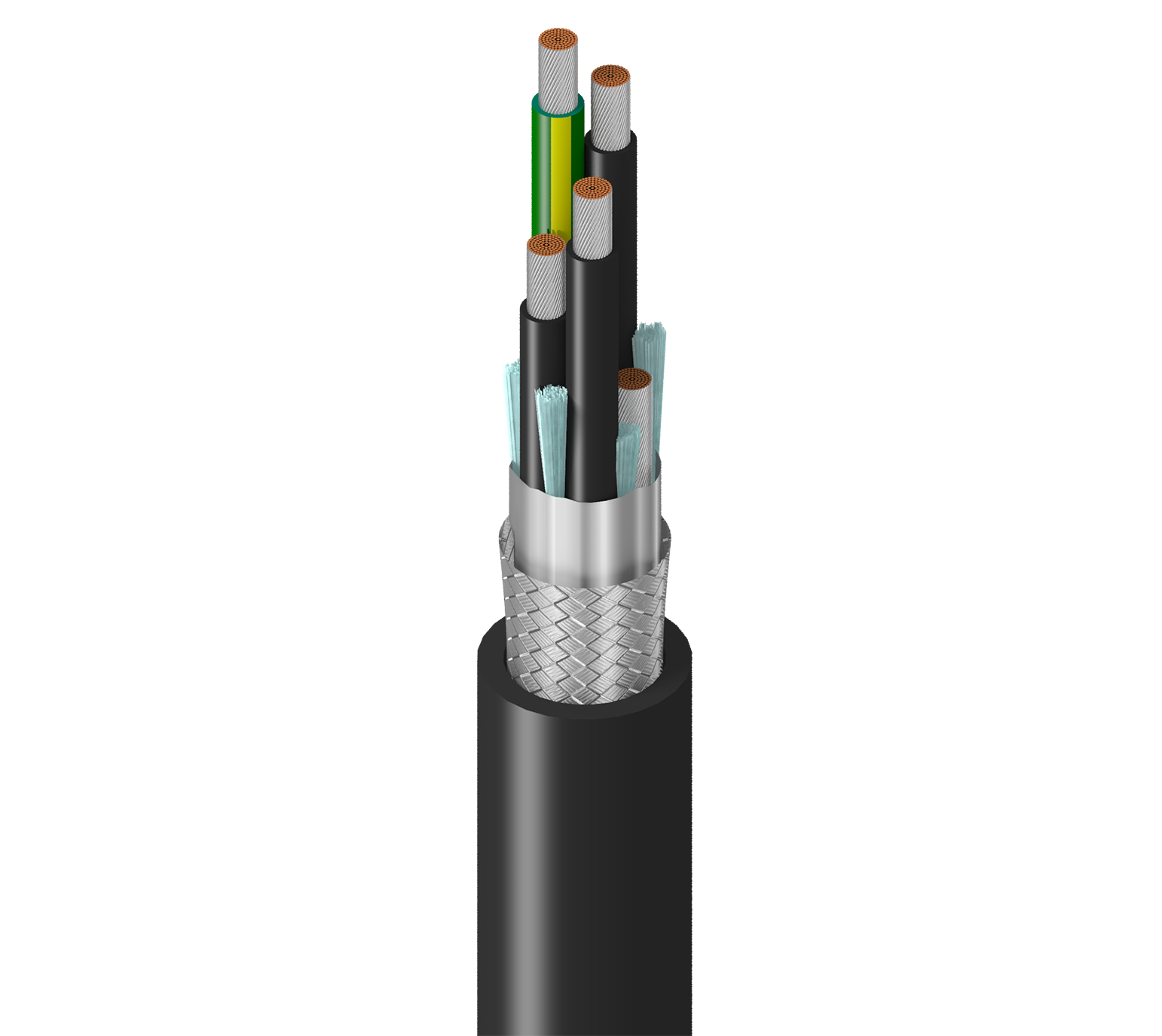

VFD 300% 接地，3C+G #14 Str TC，XLPE Ins+PVC 接地，OS+TC Brd w/#14 TC Drain，黑色 TPE Jkt，600/1000V TC-ER 90C 干/湿 1000V 柔性电机供电电缆 WTTC

Belden 300% 接地超柔性 VFD，3 导体 14AWG (104x30) 镀锡铜，XLPE 绝缘 M4 颜色代码 +PVC 绝缘接地，整体 Beldfoil®+ 镀锡铜编织 (85%) 屏蔽，带 14AWG 镀锡铜排流线，黑色 TPE 外套，600/1000V TC-ER 90C 干/湿 1000V 柔性电机电源线 1000V WTTC 600V CIC TC SUN RES OIL RES II DIR BUR

  • 上架时间:
    全球
  • 状态:
    有源
29501F
  • 29501F
1 的 1

规格

Expand All

包装方式

线盘

适合应用

变频驱动器 (VFD)；交流电机和驱动系统，暴露于高弯曲、运动和磨损，难以到达的安装区域

导体

Element No. of Elements Size Stranding Material
Conductor(s) 3 14 AWG 104x34 TC - Tinned Copper
Ground Wire 1 14 AWG 104x34 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) XLPO - Crosslink Polyolefin 0.046 in (1.2 mm) 0.167 in (4.24 mm) ICEA Chart M4
Ground Wire PVC - Polyvinyl Chloride 0.046 in (1.2 mm) 0.167 in (4.24 mm) Green/Yellow Stripe

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Tri-Laminate (Alum+Poly+Alum) 100% 14 AWG (104x34) TC
Braid Tinned Copper (TC) 86%

外层护套

Separator Material Nom. Thickness Nom. Diameter Ripcord
Polyester Tape TPE - Thermoplastic Elastomer 0.073 in (1.9 mm) 0.587 in (14.9 mm) Yes

线缆外廓直径（标称）

0.587 in (14.9 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Conductor(s) 2.468 Ohm/1000ft 40 pF/ft (130 pF/m) 72 pF/ft (240 pF/m) 46 Ohm 0.213 µH/ft (0.699 µH/m) 55% 25 Amps per Conductor at 30ºC (per NEC)
2.73 Ohm/1000ft (8.96 Ohm/km) 25 Amps per Conductor at 30ºC (per NEC)

标称外屏蔽 DCR@Cond DCR1-cnv

1.08 欧姆/1000 英尺（3.54 欧姆/公里）

电压

UL Voltage Rating
1000 V (TC-ER, XHHW-2, UL Flexible Motor Supply Cable), 600 V (C(UL) CIC TC)

温度

UL Temperature Operating
90°C Dry, 90°C Wet -40°C To +90°C

弯曲半径

Stationary Min. Installation Min.
7.0 in (180 mm) 7.0 in (180 mm)

最大拉伸张力

340 lb (150 kg)

线缆毛重

216 磅/1000 英尺

环境适应性

室内，户外，耐晒，耐油

可持续发展

CA Prop 65

阻燃性/遇火反应

UL 1685 UL 负载、FT4、IEEE 1202 FT4

NEC/UL合规性

第 336 条, 第 310 条, TC-ER, XHHW-2，UL柔性电机供电线缆

CEC / C（UL）合规性

CIC, TC

ICEA合规性

S-95-658

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.194 修订日期：09-07-2025

更新和修订

修订编号：0.194 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC
29501F 0101000 黑色 线盘 1,000 ft 612825367222
29501F 0105000 黑色 线盘 5,000 ft 612825367253
