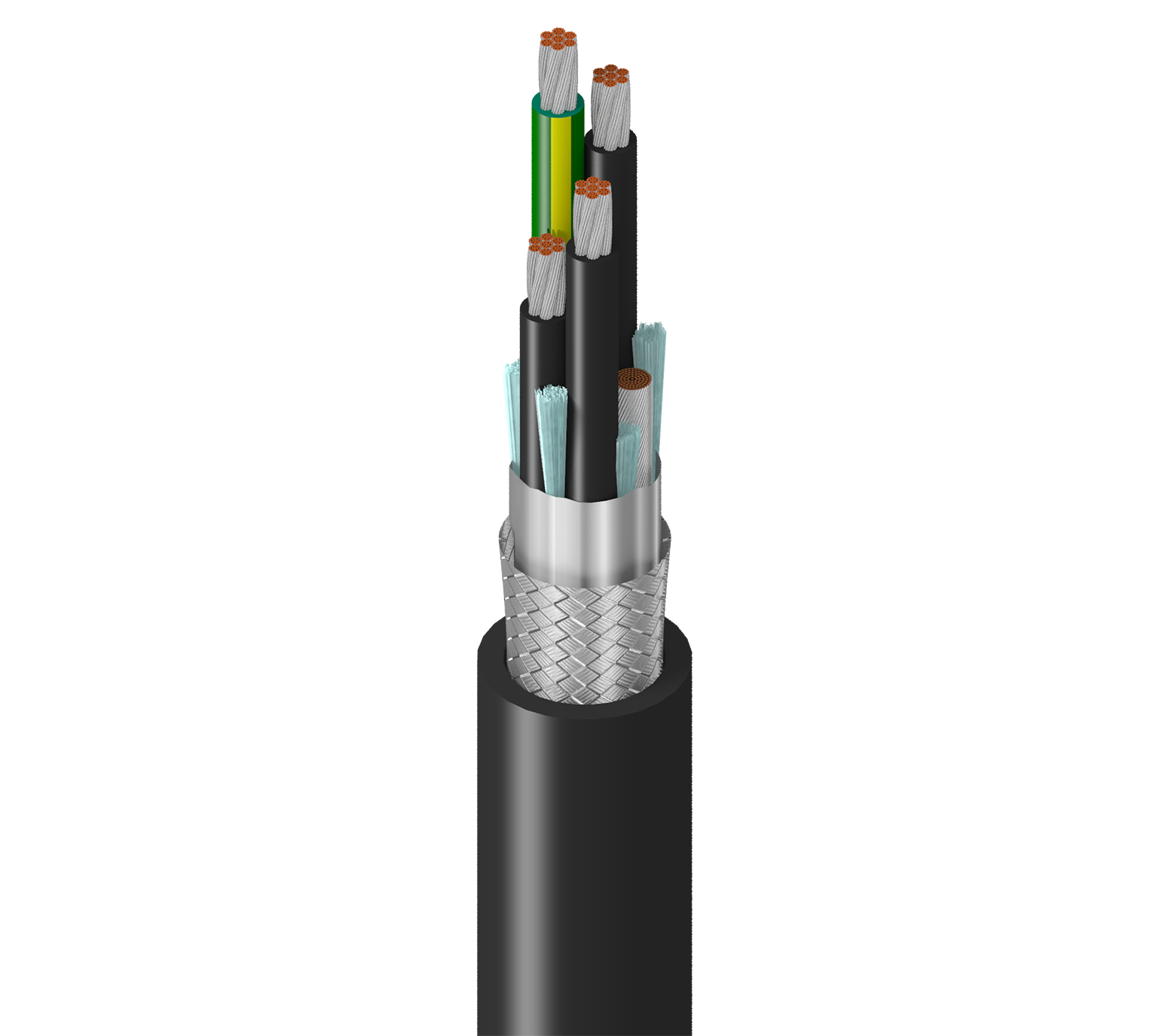

产品编号: 29503F

VFD 300% 接地，3C+G #10 Str TC，XLPE Ins+PVC 接地，OS+TC Brd w/#10 TC Drain，黑色 TPE Jkt，600/1000V TC-ER 90C 干/湿 1000V 柔性电机供电电缆 WTTC

Belden 300% 接地超柔性变频器，3 芯 10AWG (7x37x34) 镀锡铜线，XLPE 绝缘，M4 色标 + PVC 绝缘接地线，整体 Beldfoil® + 镀锡铜编织层 (85%) 屏蔽，带 10AWG 镀锡铜接地线，黑色 TPE 外护套，600/1000V TC-ER 90℃ 干/湿环境 1000V 柔性电机供电电缆 1000V WTTC 600V CIC TC 耐日/耐油 II

  • 上架时间:
    全球
  • 状态:
    有源
29503F
5 的 5

规格

Expand All

适合应用

变频驱动器 (VFD)；交流电机和驱动系统，暴露于高弯曲、运动和磨损，难以到达的安装区域

导体

Element No. of Elements Size Stranding Material
Conductor(s) 3 10 AWG 7x37x34 TC - Tinned Copper
Ground 1 10 AWG 7x37x34 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Color Code
Conductor(s) XLPE - Cross-Linked Polyethylene (Thermoset) 0.046 in (1.2 mm) Black and Numbered
Ground PVC - Polyvinyl Chloride 0.046 in (1.2 mm) Green/Yellow Stripe

外屏蔽

Shield Type Material Coverage
Tape Tri-Laminate (Alum+Poly+Alum) 100%
Braid Tinned Copper (TC) 85%

外层护套

Material Nom. Thickness Nom. Diameter Ripcord
TPE - Thermoplastic Elastomer 0.073 in (1.9 mm) 0.716 in (18.2 mm) Yes

线缆外廓直径（标称）

0.716 in (18.2 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
Conductor(s) 1.003 Ohm/1000ft (3.291 Ohm/km) 45 pF/ft (150 pF/m) 81 pF/ft (270 pF/m) 41 Ohm 55% 40 Amps per Conductor at 30ºC (per NEC)

电压

UL Voltage Rating
1000 V (TC, WTTC, UL Flexible Motor Supply Cable), 600 V (C(UL) CIC TC)

温度

UL Temperature Operating
90°C Dry, 90°C Wet -40°C To +90°C

弯曲半径

Stationary Min. Installation Min. Flexing Min.
3.6 in (91 mm) 5.4 in (140 mm) 5.4 in (140 mm)

最大拉伸张力

666 lb (302 kg)

线缆毛重

357 磅/1000 英尺（531 千克/公里）

环境适应性

室内、户外、耐晒、耐油、埋设

可持续发展

CA Prop 65

阻燃性/遇火反应

UL1685 UL 负载，FT4，1202，383 垂直托盘燃烧测试（70,000 BTU）

NEC/UL合规性

336 条款、TC-ER、XHHW-2、RHW-2、UL 柔性电机供电电缆

CEC / C（UL）合规性

CIC, TC

ICEA合规性

S-95-658

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订号：0.364 修订日期：03-19-2026

更新和修订

修订号：0.364 修订日期：03-19-2026


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC
29503F 0101000 黑色 线盘 1,000 ft 612825367178
29503F 0105000 黑色 线盘 5,000 ft 612825367185
