产品编号: 29504F

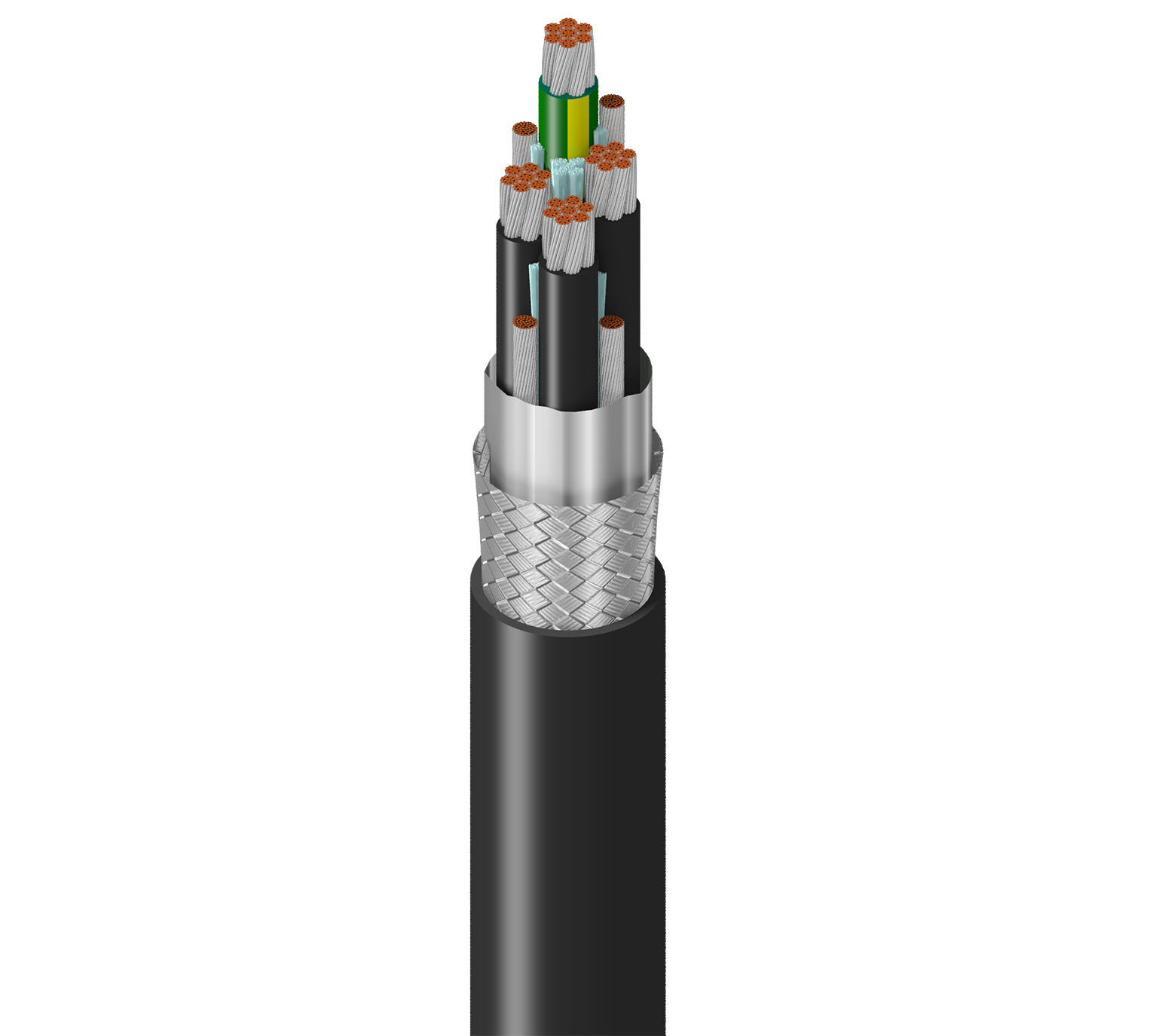

VFD 300% 接地，3C+G #8 Str TC，XLPE Ins+PVC 接地，OS+TC Brd w/4-#14 TC 排水，黑色 TPE Jkt，600/1000V TC-ER 90C 干/湿 1000V 柔性电机电源线 WTTC

Belden 300% 接地超柔性 VFD，3 导体 8AWG (7x24x30) 镀锡铜，XLPE 绝缘 M4 颜色代码 +PVC 绝缘接地，整体 Beldfoil®+ 镀锡铜编织 (85%) 屏蔽，带 4-14AWG 镀锡铜排水管，黑色 TPE 外套，600/1000V TC-ER 90C 干/湿 1000V 柔性电机电源线 1000V WTTC 600V CIC TC SUN RES OIL RES II DIR BUR

  • 上架时间:
    全球
  • 状态:
    有源
29504F
  • 29504F
1 的 1

规格

Expand All

包装方式

线盘

适合应用

变频驱动器 (VFD)；交流电机和驱动系统，暴露于高弯曲、运动和磨损，难以到达的安装区域

导体

Element No. of Elements Size Stranding Material
Conductor(s) 3 8 AWG 7x24x30 TC - Tinned Copper
Ground 1 8 AWG 7x24x30 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Color Code
Conductor(s) XLPE - Cross-Linked Polyethylene (Thermoset) 0.062 in (1.6 mm) Black and Numbered
Ground PVC - Polyvinyl Chloride 0.062 in (1.6 mm) Green/Yellow Stripe

外屏蔽

Shield Type Material Coverage
Tape Tri-Laminate (Alum+Poly+Alum) 100%
Braid Tinned Copper (TC) 85%

外层护套

Material Nom. Thickness Nom. Diameter Ripcord
TPE - Thermoplastic Elastomer 0.095 in (2.4 mm) 0.933 in (23.7 mm) Yes

线缆外廓直径（标称）

0.933 in (23.7 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Conductor(s) 0.606 Ohm/1000ft (1.99 Ohm/km) 30 pF/ft (98 pF/m) 54 pF/ft (180 pF/m) 62 Ohm 0.181 µH/ft (0.594 µH/m) 55% 55 Amps per Conductor at 30ºC (per NEC)

电压

UL Voltage Rating
1000 V (TC, WTTC, UL Flexible Motor Supply Cable), 600 V (C(UL) CIC TC)

温度

UL Temperature Operating
90°C Dry, 90°C Wet -40°C To +90°C

弯曲半径

Stationary Min. Installation Min. Flexing Min.
4.7 in (120 mm) 7.0 in (180 mm) 7.0 in

最大拉伸张力

971 lb (440 kg)

线缆毛重

636 磅/1000 英尺（946 千克/公里）

环境适应性

室内、户外、耐晒、耐油、埋设

可持续发展

CA Prop 65

阻燃性/遇火反应

UL1685 UL 负载，FT4，1202，383 垂直托盘燃烧测试（70,000 BTU）

NEC/UL合规性

336 条款、TC-ER、XHHW-2、RHW-2、UL 柔性电机供电电缆

CEC / C（UL）合规性

CIC, TC

ICEA合规性

S-95-658

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.183 修订日期：09-07-2025

更新和修订

修订编号：0.183 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC
29504F 0101000 黑色 线盘 1,000 ft 612825367284
29504F 0105000 黑色 线盘 5,000 ft 612825367277
