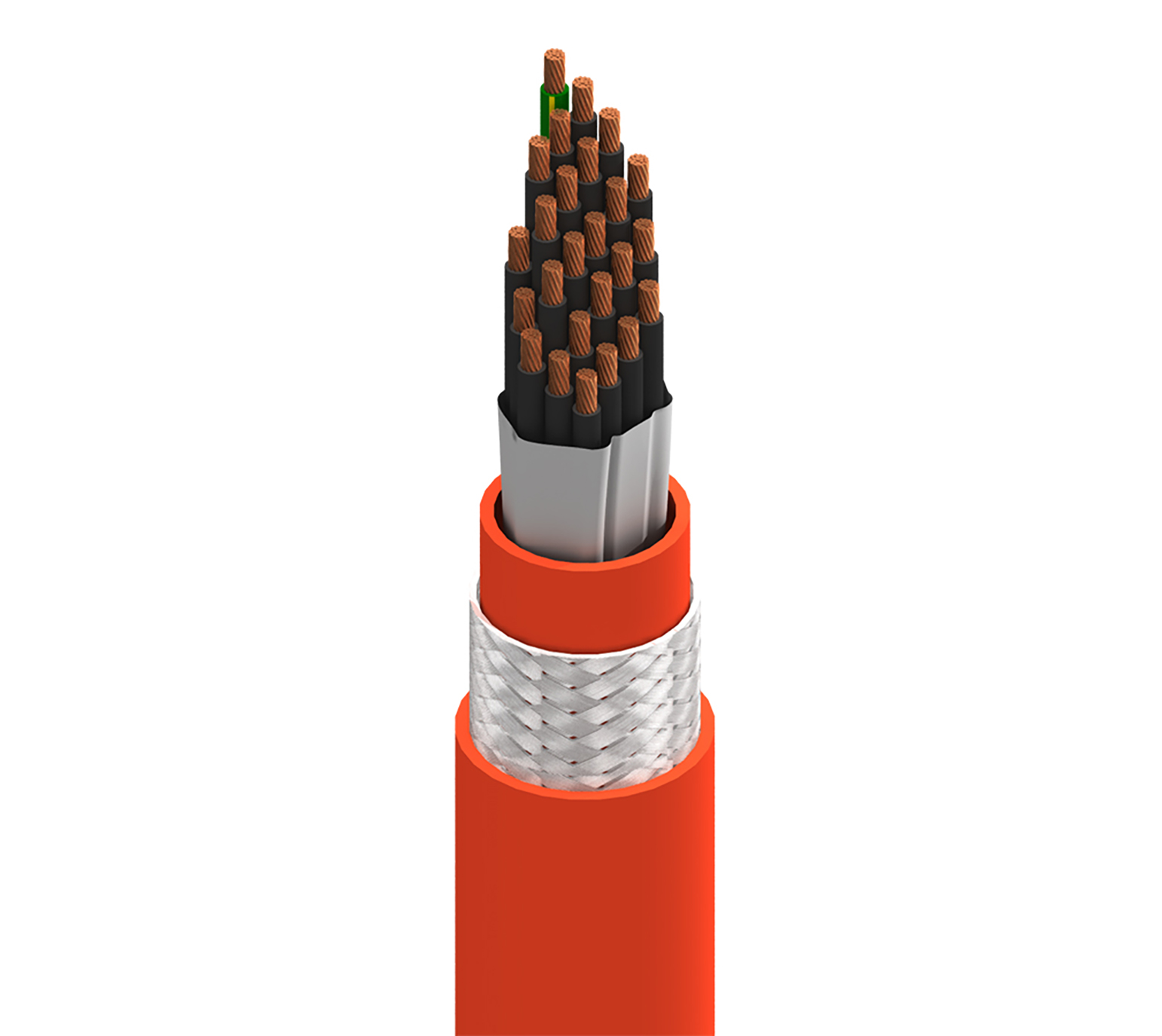

产品编号: 7129WS

MachFlex™、24+1G C #16 Str BC、PVC-NYL Ins、OA TC Brd、TPE Jkt、TPE Jkt、1000V WTTC、600V TC-ER

MachFlex™ 高柔性，24+1G 导体 16AWG (168(7x24) x38) 裸铜，PVC-NYL 绝缘，整体镀锡铜编织 (85%) 屏蔽，TPE 内护套，TPE 外护套，1000V WTTC，600V TC-ER

  • 上架时间:
    全球
  • 状态:
    有源
7129WS
  • 7129WS
1 的 1

规格

Expand All

适合应用

机器人技术、机器人、连续弯曲

导体

Element Size Stranding Material
16 168x38 BC - Bare Copper
Ground Wire 16 168x38 BC - Bare Copper

绝缘

Material Nom. Insulation Diameter Color Code
PVC/Nylon - Polyvinyl Chloride + Nylon 0.109 in (2.77 mm) Black and Numbered 1, Black and Numbered 2, Black and Numbered 3, Black and Numbered 4, Black and Numbered 5, Black and Numbered 6, Black and Numbered 7, Black and Numbered 8, Black and Numbered 9, Black and Numbered 10, Black and Numbered 11, Black and Numbered 12, Black and Numbered 13, Black and Numbered 14, Black and Numbered 15, Black and Numbered 16, Black and Numbered 17, Black and Numbered 18, Black and Numbered 19, Black and Numbered 20, Black and Numbered 21, Black and Numbered 22, Black and Numbered 23, Black and Numbered 24, Green/Yellow

外屏蔽

Shield Type Material Coverage
Braid Tinned Copper (TC) 85%

内护套

Material Nom. Thickness
TPE - Thermoplastic Elastomer 0.025 in (0.64 mm)

外层护套

Material Nom. Thickness Nom. Diameter
TPE - Thermoplastic Elastomer 0.083 in (2.1 mm) 0.918 in

电气设备

Nom. Conductor DCR
5.7 Ohm/1000ft (19 Ohm/km)

电压

UL Voltage Rating
1000 V RMS, 600 V RMS

温度

UL Temperature
75°C Dry, 90°C Wet

弯曲半径

Flexing Min.
9.2 in

最大拉伸张力

950 lb (430 kg)

线缆毛重

513 磅/1000 英尺（763 千克/公里）

环境适应性

耐晒，抗紫外线，耐油

阻燃性/遇火反应

UL1685 UL 负载，IEEE 1202

NEC/UL合规性

TC-ER, WTTC

AWM合规性

AWM 20328, AWM I/II A/B

CEC / C（UL）合规性

CIC, TC

欧洲指令合规性

欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.195 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.195 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
7129WS 003250 橙色 线盘 250 ft 612825182481 C
7129WS 0031000 橙色 线盘 1,000 ft 612825182474 C
7129WS 0035000 橙色 线盘 5,000 ft 612825182498
