产品编号: 7401WS

MachFlex™、2+1G C #20 Str BC、PVC Ins、OA TC Brd、TPE Jkt、PLTC

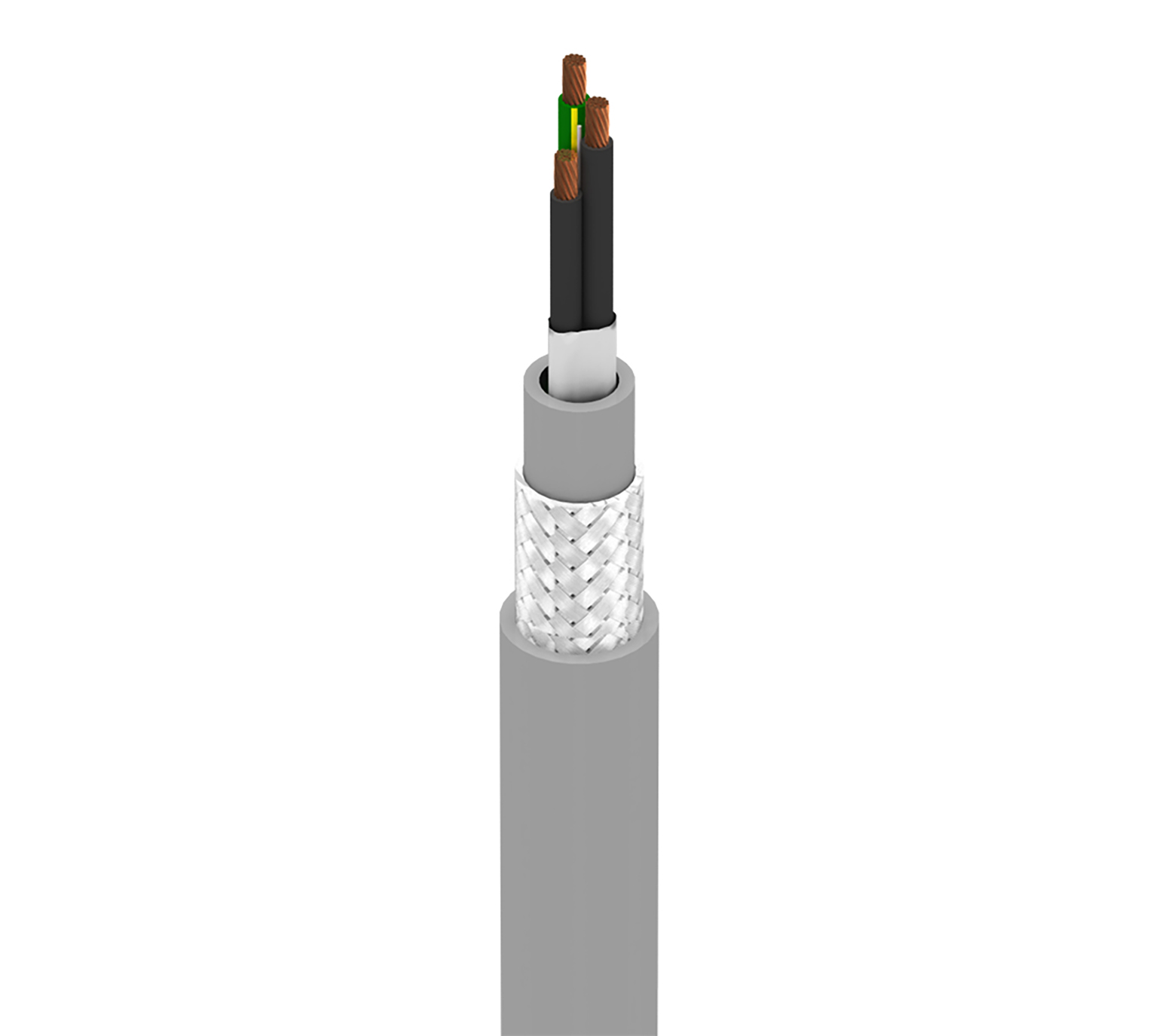

MachFlex™ 高柔性，2+1G 导体 20AWG (19x32) 裸铜，PVC 绝缘，整体镀锡铜编织 (85%) 屏蔽，TPE 外护套，PLTC

  • 上架时间:
    全球
  • 状态:
    有源
7401WS
  • 7401WS
1 的 1

规格

Expand All

导体

Element AWG Stranding Material No. of Conductors
20 19x32 BC - Bare Copper 2
Ground Wire 20 19x32 BC - Bare Copper 1

导体数

3

绝缘

Material Nominal Wall Thickness
PVC - Polyvinyl Chloride 0.015 in

颜色表

Number Color
1 Black and Numbered 1
2 Black and Numbered 2
3 Green/Yellow

内护套

Material Nominal Diameter Nominal Wall Thickness
TPE - Thermoplastic Elastomer 0.197 in 0.025 in

外屏蔽

Type Material Coverage [%] Nominal Diameter
Braid Tinned Copper (TC) 85% 0.219 in

外层护套

Material Nominal Diameter Nominal Wall Thickness
TPE - Thermoplastic Elastomer 0.303 in 0.042 in

导体DCR

Nominal Conductor DCR
8.8 Ohm/1000ft

电压

UL Voltage Rating
300 V RMS

UL 温度等级

90°C

工作温度范围

-40°C （-5°C 弯曲）至 +90°C

其他温度范围

弯曲：-5°C 至 +90 °C

耐油性

是

抗紫外线

是

挠曲循环等级

100万次挠曲

线缆毛重

56 lbs/1000ft

最大推荐拉力

39 lbs

最小连续弯曲半径

3 in

NEC/(UL) 合规性

PLTC

UL AWM型号合规性

AWM 20327

CSA AWM合规性

AWM I/II A/B

欧盟指令 2000/53/EC（ELV）

是

欧盟指令 2011/65/EU（RoHS 2）

是

欧盟指令 2012/19/EU（WEEE）

是

欧盟指令 2015/863/EU（RoHS 2 修正案）

是

欧盟指令合规性

欧盟指令 2003/11/EC（BFR）

MII 命令 #39（中国 RoHS）

是

适合性 - 无卤

否

适合性 - 耐油性

是 - 耐油II级

适合性 - 耐晒性

是

UL阻燃性

UL1685 UL荷载

CSA阻燃性

FT4

IEEE阻燃性

IEEE 1202 FT4

UL额定电压

300 V RMS

静压室（是/否）

否

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.340 修订日期：02-03-2025

更新和修订

修订编号：0.340 修订日期：02-03-2025


Report An Error

零件编号

货号 颜色 包装方式 长度 UPC
7401WS 060250 铬黄 线盘 250 ft 612825185314
7401WS 0601000 铬黄 线盘 1,000 ft 612825185307
7401WS 0605000 铬黄 线盘 5,000 ft 612825185321
