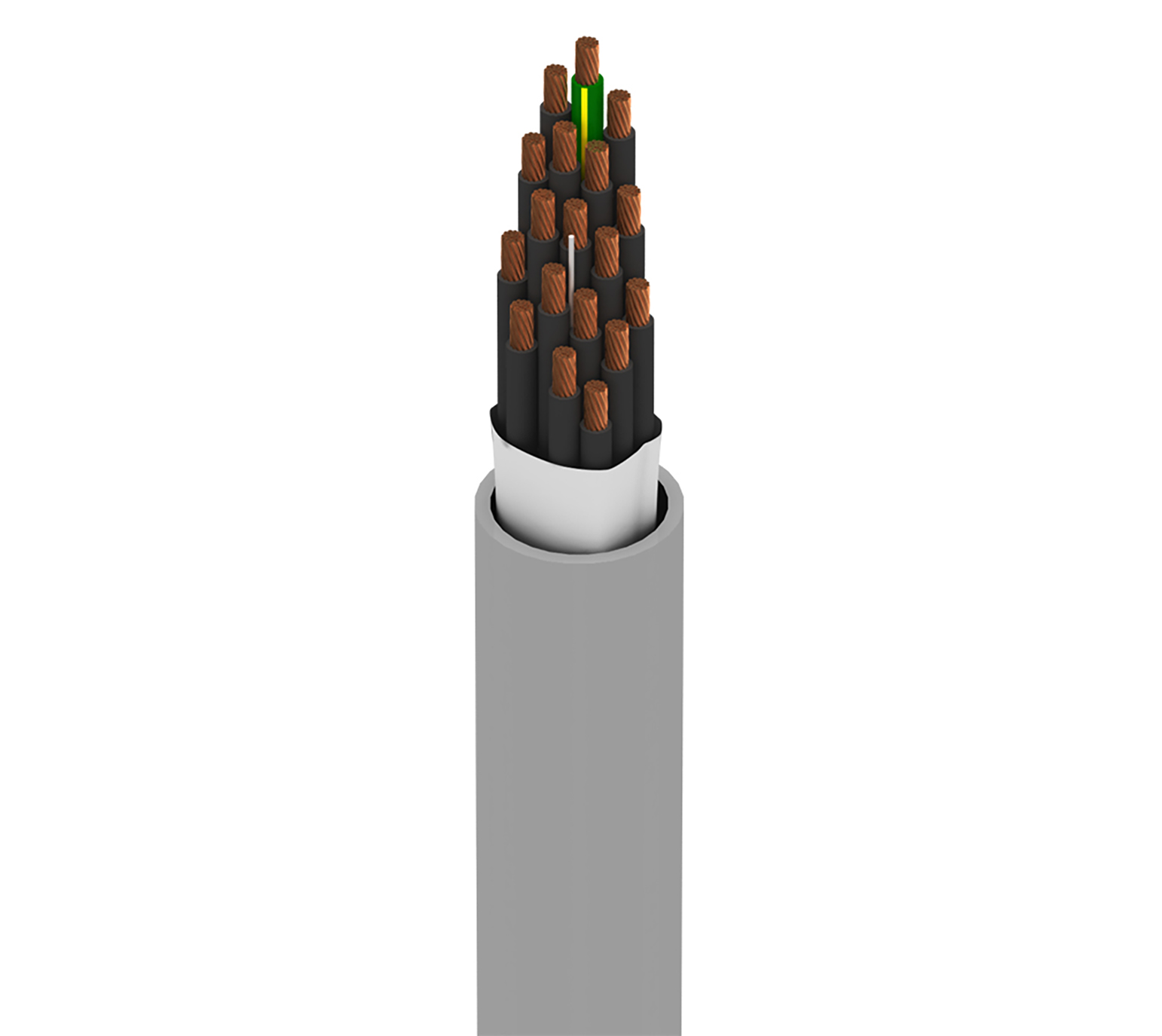

产品编号: 7416W

MachFlex™，17C+1G #18 Str BC，PVC-NYL Ins，TPE Jkt，1000V WTTC，600V TC-ER

MachFlex™ 高柔性，17+1G 导体 18AWG (16x30) 裸铜，PVC-NYL 绝缘，TPE 外护套，1000V WTTC，600V TC-ER

  • 上架时间:
    全球
  • 状态:
    有源
7416W
  • 7416W
1 的 1

规格

Expand All

适合应用

机器人技术、机器人、连续弯曲

导体

Element No. of Elements Size Stranding Material
Conductor(s) 17 18 AWG 16x30 BC - Bare Copper
Ground 1 18 AWG 16x30 BC - Bare Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC/Nylon - Polyvinyl Chloride + Nylon 0.021 in (0.53 mm) 0.089 in (2.3 mm) Black and Numbered
Ground PVC/Nylon - Polyvinyl Chloride + Nylon 0.021 in (0.53 mm) Green / Yellow Stripe

外层护套

Material Nom. Thickness Nom. Diameter
TPE - Thermoplastic Elastomer 0.063 in (1.6 mm) 0.576 in (14.6 mm)

线缆外廓直径（标称）

0.576 in (14.6 mm)

电气设备

Element Nom. Conductor DCR
Conductor(s) 6.5 Ohm/1000ft (21 Ohm/km)
Ground 6.5 Ohm/1000ft (21 Ohm/km)

电压

UL Voltage Rating
1000 V RMS (WTTC), 600 V (TC-ER, UL AWM 20328)

温度

UL Temperature Operating
90°C Dry, 75°C Wet -40°C to +90°C

弯曲半径

Stationary Min. Installation Min. Flexing Min.
2.3 in (58 mm) 2.3 in (58 mm) 5.8 in

最大拉伸张力

414 lb (188 kg)

线缆毛重

195 磅/1000 英尺（290 千克/公里）

环境适应性

室内/室外，室内，室外，耐晒

阻燃性/遇火反应

UL1685（UL加载）, 1202

NEC/UL合规性

TC-ER、WTTC 第 336 条、第 760 条

AWM合规性

AWM 20328, I/II A/B

CEC / C（UL）合规性

CIC, TC

欧洲指令合规性

欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.352 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.352 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
7416W 060250 铬黄 线盘 250 ft 612825186007 C
7416W 0601000 铬黄 线盘 1,000 ft 612825185994 C
