产品编号: 10GXE01D

10GX 6A 类增强型电缆，4 对，F/FTP，LSZH 室内 CPR Dca，IEC 60332-3-22

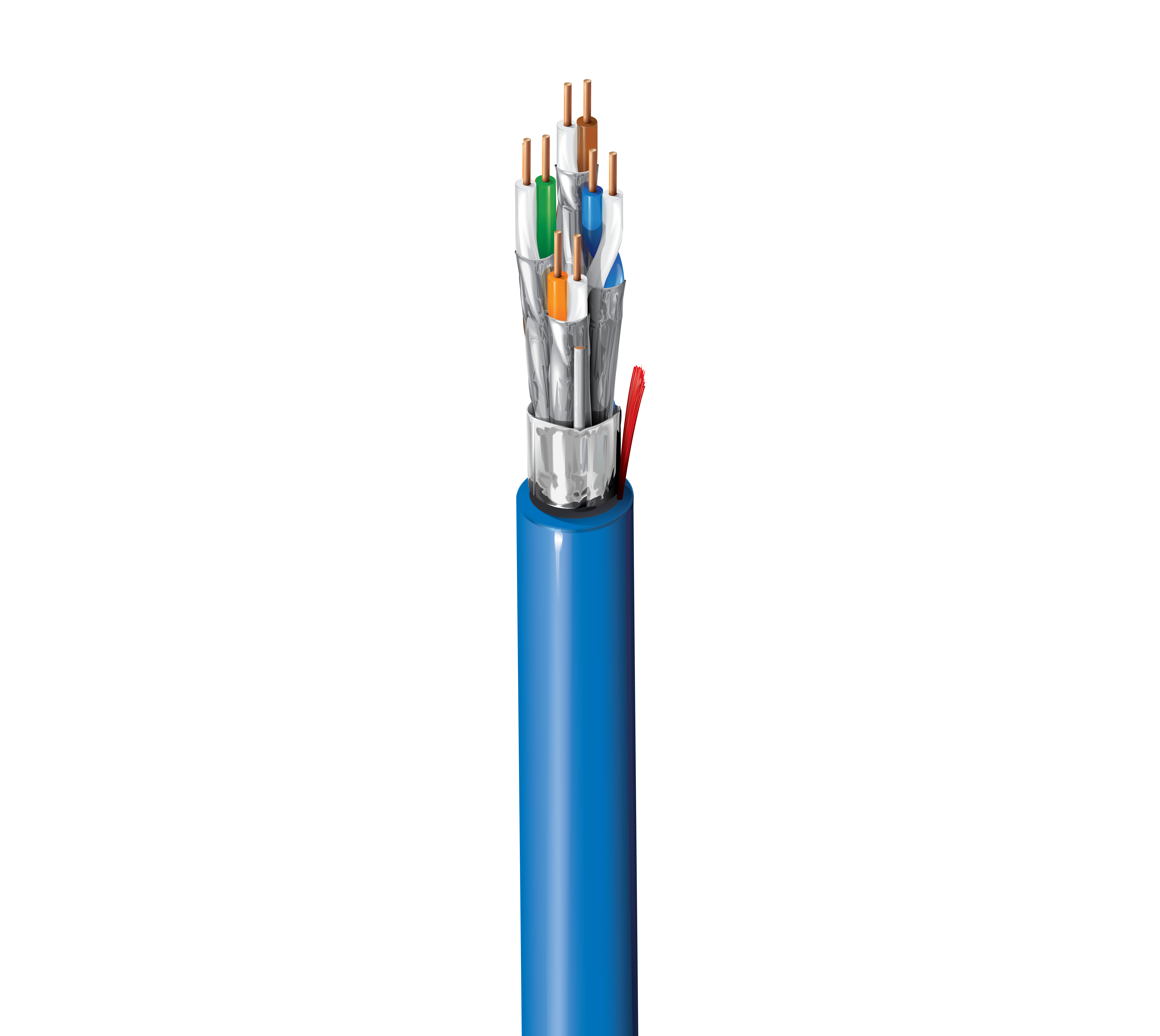

6A 类增强型水平电缆 (625MHz)，4 对，23 AWG 实心裸铜导体，F/FTP，泡沫聚乙烯绝缘，每对带 Beldfoil® 屏蔽，AWG 26 实心镀锡铜排流线，整体 Beldfoil® 屏蔽，LSZH 护套，CPR Euroclass Dca，IEC 60332-3-22

  • 上架时间:
    欧洲、中东和非洲地区
  • 状态:
    有源
  • 替代: 2201ELY
10GXE01D
5 的 5

规格

Expand All

适合应用

水平和建筑主干电缆；支持当前和未来的 6A 类和 6 类应用，例如：10GBase-T（10 千兆以太网）、1000Base-T（千兆以太网）、100 Base-T、10 Base-T、FDDI、ATM

专利

本产品拥有一项或多项适用专利。 有关专利的更多信息，请访问 https://www.belden.com/patents。

导体

Element Size Stranding Material No. of Pairs
Individual Shielded Pair 23 AWG Solid BC - Bare Copper 4

绝缘

Element Material Nom. Insulation Diameter Color Code
Individual Shielded Pair PE - Polyethylene (Foam) 1.32 mm (0.0520 in) White & Blue, White & Orange, White & Green, White & Brown

线缆芯

Description
4 pairs twisted together

内屏蔽

Element Shield Type Material Coverage
Individual Shielded Pair Tape Bi-Laminate (Alum+Poly) 100%

内部屏蔽表注释

铝面向外

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 26 AWG (Solid) TC

外屏蔽表注释

内部采用铝制表面。 内箔和外箔之间的引流线

外层护套

Material Nom. Diameter Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant) 6.8 mm (0.27 in) Yes

线缆外廓直径（标称）

7.0 毫米（0.28 英寸）

电气设备

Max. Conductor DCR Max. Mutual Capacitance Max. Capacitance Unbalance Nom. Characteristic Impedance
95 Ohm/km (29 Ohm/1000ft) 56 pF/m (17 pF/ft) 160 pF/100m 100 Ohm

延迟

Max. Delay Skew Nom. Velocity of Prop.
45 ns/100m 77%

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Min. PSANEXT [dB] Min. PSAACRF [dB] Min. TCL [dB] Min. ELTCTL [dB]
1 2.1 dB/100m 75.3 72.3 73.2 70.2 68 65 20 67 67 40 35
4 3.8 dB/100m 66.3 63.3 62.5 59.5 56 53 23 67 66.2 34 23
10 5.9 dB/100m 60.3 57.3 54.4 51.4 48 45 25 67 58.2 30 15
16 7.5 dB/100m 57.2 54.2 49.8 46.8 43.9 40.9 25 67 54.1 28 10.9
31.2 10.5 dB/100m 52.9 49.9 42.4 39.4 38.1 35.1 23.6 67 48.3 25.1 5.1
62.5 15 dB/100m 48.4 45.4 33.4 30.4 32.1 29.1 21.5 65.6 42.3 22
100 19.1 dB/100m 45.3 42.3 26.2 23.2 28 25 20.1 62.5 38.2 20
125 21.5 dB/100m 43.8 40.8 22.3 19.3 26.1 23.1 19.4 61 36.3 19
200 27.6 dB/100m 40.8 37.8 13.2 10.2 22 19 18 58 32.2 17
250 31.1 dB/100m 39.3 36.3 8.3 5.3 20 17 17.3 56.5 30.2 16
300 34.3 dB/100m 38.1 35.1 3.9 0.9 18.5 15.5 17.3 55.3 28.7
500 45.3 dB/100m 34.8 31.8 -10.4 -13.4 14 11 17.3 52 24.2
625 51.2 dB/100m 33.4 30.4 -17.8 -20.8 12.1 9.1 17.3 50.6 22.3

高频表注释

低于 4 MHz 和 625 MHz 的限制仅供参考。 参考标准：IEC 61156-5

转移阻抗

Frequency Max. Transfer Impedance
1 Mhz Max. 50 mOhm/m
10 Mhz Max. 100 mOhm/m
30 Mhz Max. 200 mOhm/m
100 Mhz Max. 1000 mOhm/m

转移阻抗等级

2 年级

筛选等级

Type Ib

放映表注意事项

耦合衰减

电压

Voltage Rating
72 V DC

温度

Operating Installation
-30°C to +60°C 0°C To +50°C

弯曲半径

Stationary Min. Installation Min.
29 mm (1.1 in) 57 mm

最大拉伸张力

110 N (25 lbf)

线缆毛重

48 kg/km

环境适应性

室内 - Euroclass Dca

阻燃性/遇火反应

IEC 60332-1-2、IEC 60332-3-22

CPR合规性

CPR 欧洲分类：Dca-s2、d2、a1

IEEE合规性

PoE：IEEE 802.3bt 类型 1、类型 2、类型 3、类型 4

数据类别

6A 类

TIA/EIA合规

ANSI/TIA 568.2-D

ISO/IEC合规性

ISO/IEC 11801-1

CENELEC合规性

EN 50173-1，隔离等级根据 EN50174-2 = d

欧洲无卤标准

IEC 62821-1 无卤合规性 = 是，IEC 60754-1 - 卤素含量 = 零，IEC 60754-2 - 卤酸气体含量 - 最大电导率 = 2.5S/mm，IEC 60754-2 - 卤酸气体含量 - 最小 pH 值 = 4.3，IEC 61034-2 - 烟雾密度最小透射率 = 60% µ

欧洲指令合规性

欧盟CE标志

英国监管合规性

UKCA标识

备注

电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。
