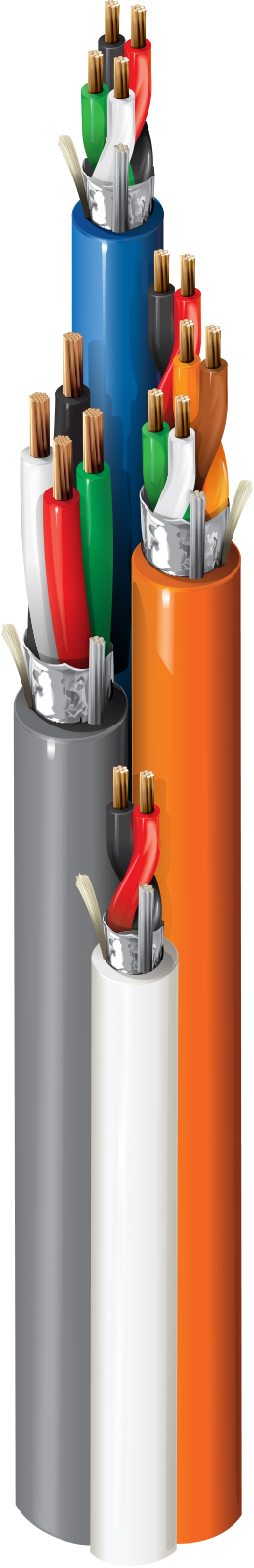

产品编号: 538AFS

门禁控制，16c（#18-3pr，#16-4c, #18-6c), 屏蔽，Banana Peel®，CMR

门禁控制电缆，Riser-CMR，3-18 AWG 对，4-16 AWG 导体，4-18 AWG 导体，2-18 AWG 导体，所有导体均为绞合裸铜，带聚丙烯绝缘，每根电缆均具有整体 Beldfoil® 屏蔽和 PVC 护套，Banana Peel® 无整体护套

  • 上架时间:
    全球
  • 状态:
    有源
538AFS
  • 538AFS
1 的 1

规格

Expand All

适合应用

门禁控制、安全系统、电力限制控制

专利

本产品拥有一项或多项适用专利。 有关专利的更多信息，请访问 https://www.belden.com/patents< /一个>。

导体

Element Description Element No. of Elements Size Stranding Material
Card Reader Pair(s) 3 18 AWG 7x26 BC - Bare Copper
Door Contact Conductor(s) 2 18 AWG 7x26 BC - Bare Copper
REX/Spare Conductor(s) 4 18 AWG 7x26 BC - Bare Copper
Lock Power Conductor(s) 4 16 AWG 19x29 BC - Bare Copper

绝缘

Element Description Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Card Reader Pair(s) PP - Polypropylene 0.0085 in (0.22 mm) 0.062 in (1.6 mm) Black & Red, White & Green, Brown & Orange
Door Contact Conductor(s) PP - Polypropylene 0.0085 in (0.22 mm) 0.062 in (1.6 mm) Black, Red
REX/Spare Conductor(s) PP - Polypropylene 0.0085 in (0.22 mm) 0.062 in (1.6 mm) Black, Red, White, Green
Lock Power Conductor(s) PP - Polypropylene 0.008 in (0.20 mm) 0.073 in (1.9 mm)

内屏蔽

Element Description Element Shield Type Material Coverage Drainwire Type
Card Reader Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Door Contact Conductor(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
REX/Spare Conductor(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Lock Power Conductor(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

内护套

Element Description Element Material Nom. Thickness Nom. Diameter Ripcord Color
Card Reader Pair(s) PVC - Polyvinyl Chloride 0.020 in (0.51 mm) 0.272 in (6.91 mm) Yes Orange
Door Contact Conductor(s) PVC - Polyvinyl Chloride 0.020 in (0.51 mm) 0.162 in (4.11 mm) Yes White
REX/Spare Conductor(s) PVC - Polyvinyl Chloride 0.020 in (0.51 mm) 0.220 in (5.59 mm) Yes Blue
Lock Power Conductor(s) PVC - Polyvinyl Chloride 0.020 in (0.51 mm) 0.220 in (5.59 mm) Yes Gray

外层护套

Nom. Diameter
0.516 in (13.1 mm)

外护套1表说明

香蕉皮®

线缆外廓直径（标称）

0.516 in (13.1 mm)

电气设备

Element Description Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Max. Current
Card Reader Pair(s) 6.6 Ohm/1000ft 13.1 Ohm/1000ft (43.0 Ohm/km) 29 pF/ft (95 pF/m) 52.25 pF/ft (171.4 pF/m) 9.8 Amps per conductor @ 25°C
Door Contact Conductor(s) 6.6 Ohm/1000ft (22 Ohm/km) 16.7 Ohm/1000ft (54.8 Ohm/km) 52.5 pF/ft (172 pF/m) 94.5 pF/ft (310 pF/m) 14 Amps per Conductor at 25ºC
REX/Spare Conductor(s) 6.6 Ohm/1000ft (22 Ohm/km) 15.9 Ohm/1000ft (52.2 Ohm/km) 29 pF/ft (95 pF/m) 52.25 pF/ft (171.4 pF/m) 11.2 Amps per Conductor at 25ºC
Lock Power Conductor(s) 4 Ohm/1000ft (13 Ohm/km) 15.9 Ohm/1000ft (52.2 Ohm/km) 30.5 pF/ft (100 pF/m) 55 pF/ft (180 pF/m) 14.4 Amps per Conductor at 25ºC

电压

UL Voltage Rating
300 V

温度

UL Temperature Operating
75°C 0°C to +75°C

弯曲半径

Stationary Min. Installation Min.
5.16 in (131 mm) 5.16 in (131 mm)

最大拉伸张力

428 lb (194 kg)

线缆毛重

148 磅/1000 英尺

环境适应性

室内-立管，室内

可持续发展

产品镜头……，提供环境产品声明 (EPD)

阻燃性/遇火反应

UL 1666 立管，IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

《公路运输条例》第 800 条

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

静压室编号

638AFS

备注

寒冷环境安装：当安装在环境温度为 32 华氏度（0 摄氏度）或更低的环境中储存的电缆时，Belden 建议在分离单个电缆腿之前，先将电缆在室温下放置 12 小时。

更新和修订

修订编号：0.518 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.518 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
538AFS 0001000 橙色，白，蓝，灰 线盘 1,000 ft 612825161806 C
