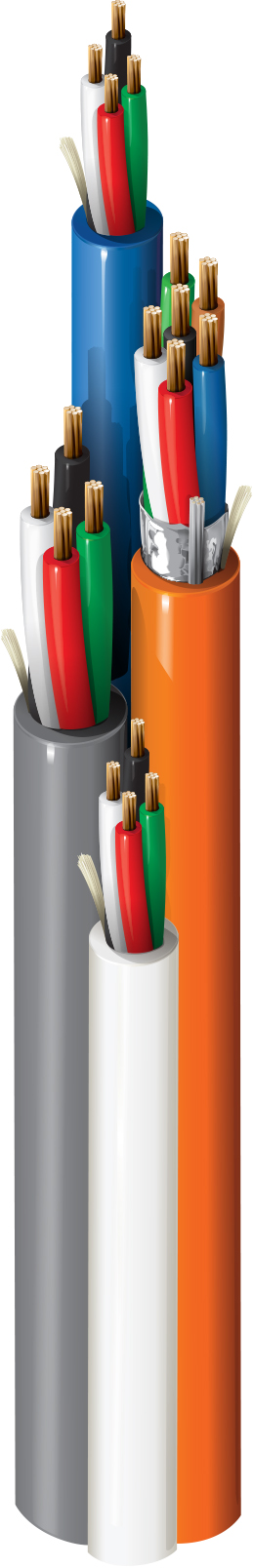

产品编号: 558 克

门禁控制，18c（#18-4c，#22-6c 箔，#22-4, #22-4), CMR，香蕉皮®

门禁控制电缆，Riser-CMR，4-18 AWG 导体，6-22 AWG 导体带 Beldfoil® 屏蔽，4-22 AWG 导体，4-22 AWG 导体，所有导体均为绞合裸铜，带 FR-PVC 绝缘，每根电缆均有 PVC 护套，Banana Peel® 无整体护套

  • 上架时间:
    全球
  • 状态:
    有源
558 克
  • 558 克
1 的 1

规格

Expand All

适合应用

门禁控制、安全系统、电力限制控制

专利

本产品拥有一项或多项适用专利。 有关专利的更多信息，请访问 https://www.belden.com/patents< /一个>。

导体

Element Description Element No. of Elements Size Stranding Material
Card Reader Conductor(s) 6 22 AWG 7x30 BC - Bare Copper
Door Contact Conductor(s) 4 22 AWG 7x30 BC - Bare Copper
REX/Spare Conductor(s) 4 22 AWG 7x30 BC - Bare Copper
Lock Power Conductor(s) 4 18 AWG 7x26 BC - Bare Copper

绝缘

Element Description Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Card Reader Conductor(s) PVC - Polyvinyl Chloride 0.010 in (0.25 mm) 0.049 in (1.2 mm) Black, Red, White, Green, Yellow, Orange
Door Contact Conductor(s) PVC - Polyvinyl Chloride 0.010 in (0.25 mm) 0.049 in (1.2 mm) Black, Red, White, Green
REX/Spare Conductor(s) PVC - Polyvinyl Chloride 0.010 in (0.25 mm) 0.049 in (1.2 mm) Black, Red, White, Green
Lock Power Conductor(s) PVC - Polyvinyl Chloride 0.10 in (2.5 mm) 0.066 in (1.7 mm)

内屏蔽

Element Description Element Shield Type Material Coverage Drainwire Type
Card Reader Conductor(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Door Contact Conductor(s) No Shield
REX/Spare Conductor(s) No Shield
Lock Power Conductor(s) No Shield

内护套

Element Description Element Material Nom. Thickness Nom. Diameter Ripcord Color
Card Reader Conductor(s) PVC - Polyvinyl Chloride 0.020 in (0.51 mm) 0.189 in (4.80 mm) Yes Orange
Door Contact Conductor(s) PVC - Polyvinyl Chloride 0.020 in (0.51 mm) 0.158 in (4.01 mm) Yes White
REX/Spare Conductor(s) PVC - Polyvinyl Chloride 0.020 in (0.51 mm) 0.198 in (5.03 mm) Yes Blue
Lock Power Conductor(s) PVC - Polyvinyl Chloride 0.020 in (0.51 mm) 0.198 in (5.03 mm) Yes Gray

外层护套

Material
No Jacket

线缆外廓直径（标称）

0.425 in (10.8 mm)

电气设备

Element Description Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Max. Current
Card Reader Conductor(s) 16.3 Ohm/1000ft 13.9 Ohm/1000ft (45.6 Ohm/km) 31 pF/ft (100 pF/m) 56 pF/ft (180 pF/m) 4.2 Amps per Conductor @ 25°C
Door Contact Conductor(s) 16.1 Ohm/1000ft (52.8 Ohm/km) 46 pF/ft (150 pF/m) 4.8Amps per Conductor at 25ºC
REX/Spare Conductor(s) 16.3 Ohm/1000ft (53.5 Ohm/km) 46 pF/ft (150 pF/m) 10.5 Amps per Conductor at 25ºC
Lock Power Conductor(s) 6.5 Ohm/1000ft (21 Ohm/km) 30 pF/ft (98 pF/m) 11.2 Amps per Conductor at 25ºC

电压

UL Voltage Rating
300 V

温度

UL Temperature Operating
75°C 0°C to +75°C

弯曲半径

Stationary Min. Installation Min.
4.25 in (108 mm) 4.25 in (108 mm)

最大拉伸张力

217 lb (98.4 kg)

线缆毛重

94 磅/1000 英尺

环境适应性

室内，室内

可持续发展

产品镜头……，提供环境产品声明 (EPD)

阻燃性/遇火反应

UL 1666 立管

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

《公路运输条例》第 800 条

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

静压室编号

658 克

备注

寒冷环境安装：当安装在环境温度为 32 华氏度（0 摄氏度）或更低的环境中储存的电缆时，Belden 建议在分离单个电缆腿之前，先将电缆在室温下放置 12 小时。

更新和修订

修订编号：0.474 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.474 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
558GMS 0001000 橙色，白，蓝，灰 线盘 1,000 ft 612825164517 C
