产品编号: 6381MD

1Pr 24AWG 屏蔽数据 + 18/2 电源 OSDP CMP

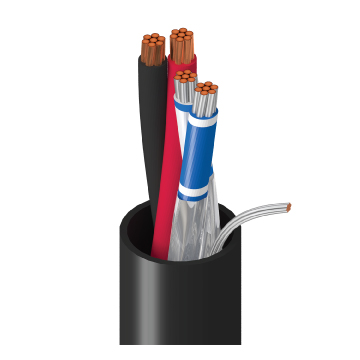

OSDP 读卡器电缆，1 对 24 AWG 绞合 (7x32) 镀锡铜线（数据），带泡沫 FEP 绝缘，Beldfoil® 屏蔽带排水，2 导体 18 AWG 绞合 (7x26) 裸铜导体（电源）阻燃，Flamarrest®

  • 上架时间:
    全球
  • 状态:
    有源
6381MD
  • 6381MD
1 的 1

规格

Expand All

适合应用

OSDP 读取器、RS-485、串行数据、访问控制

导体

Element No. of Conductors No. of Pairs Size Stranding Material Notes
Data Pair(s) 1 24 AWG 7x32 TC - Tinned Copper Twisted Pair Configuration
Power Pair(s) 2 18 AWG 7x26 BC - Bare Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Data Pair(s) FEP - Fluorinated Ethylene Propylene (Foam) 0.025 in (0.64 mm) 0.074 in (1.9 mm) White/Blue Stripe & Blue/White Stripe
Power Pair(s) PVC - Polyvinyl Chloride 0.010 in (0.25 mm) 0.065 in (1.7 mm) Black & Red

内屏蔽

Element Shield Type Material Coverage Drainwire Type
Data Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Power Pair(s) Unshielded

外层护套

Material Nom. Thickness Nom. Diameter
Flamarrest® 0.020 in (0.51 mm) 0.215 in (5.46 mm)

线缆外廓直径（标称）

0.215 in (5.46 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedence Nom. Velocity of Prop.
Data Pair(s) 24 Ohm/1000ft 13 pF/ft (43 pF/m) 24 pF/ft (79 pF/m) 120 Ohm 76%
Power Pair(s) 6.2 Ohm/1000ft (20 Ohm/km)

电压

UL Voltage Rating
(300 V)

温度

UL Temperature Operating
60°C -20°C to +60°C

弯曲半径

Stationary Min.
2.15 in (54.6 mm)

最大拉伸张力

51 lb (23 kg)

线缆毛重

31 磅/1000 英尺

环境适应性

室内 - 静压室，室内

阻燃性/遇火反应

NFPA 262、FT6、IEC 60332-1-2

NEC/UL合规性

《民事诉讼法》第 800 条

CEC / C（UL）合规性

CMP

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

静压室编号

6381MD

更新和修订

修订编号：0.138 修订日期：06-19-2024

更新和修订

修订编号：0.138 修订日期：06-19-2024
