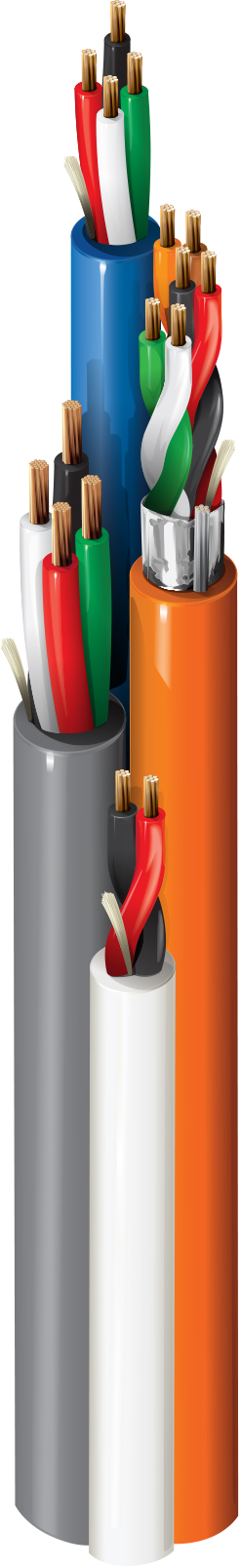

产品编号: 658AMS

访问控制，16c（#22-3pr，#18-4c, #22-6c), 仅限读卡器对屏蔽，Banana Peel®，CMP

门禁控制电缆，Plenum-CMP，3-22 AWG 对，4-18 AWG 导体，4-22 AWG 导体，2-22 AWG 导体，所有导体均为绞合裸铜，带 Flamarrest® 绝缘层，仅读卡器对具有整体 Beldfoil® 屏蔽和 Flamarrest® 护套，Banana Peel® 无整体护套

  • 上架时间:
    全球
  • 状态:
    有源
658AMS
  • 658AMS
1 的 1

规格

Expand All

适合应用

门禁控制、安全系统、电力限制控制

专利

本产品拥有一项或多项适用专利。 有关专利的更多信息，请访问 https://www.belden.com/patents< /一个>。

导体

Element Description Element No. of Elements Size Stranding Material
Card Reader Pair(s) 3 22 AWG 7x30 BC - Bare Copper
Door Contact Conductor(s) 2 22 AWG 7x30 BC - Bare Copper
REX/Spare Conductor(s) 4 22 AWG 7x30 BC - Bare Copper
Lock Power Conductor(s) 4 18 AWG 7x26 BC - Bare Copper

绝缘

Element Description Element Material Nom. Insulation Diameter Color Code
Card Reader Pair(s) PVC - Polyvinyl Chloride Black & Red, White & Green, Brown & Orange
Door Contact Conductor(s) PVC - Polyvinyl Chloride Black, Red
REX/Spare Conductor(s) PVC - Polyvinyl Chloride Black, Red, White, Green
Lock Power Conductor(s) PVC - Polyvinyl Chloride 0.062 in (1.6 mm)

内屏蔽

Element Description Element Shield Type Material Coverage Drainwire Type
Card Reader Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Door Contact Conductor(s) No Shield
REX/Spare Conductor(s) No Shield
Lock Power Conductor(s) No Shield

内护套

Element Description Element Material Nom. Diameter Ripcord Color
Card Reader Pair(s) PVC - Polyvinyl Chloride 0.216 in (5.49 mm) Yes Orange
Door Contact Conductor(s) PVC - Polyvinyl Chloride 0.120 in (3.05 mm) Yes White
REX/Spare Conductor(s) PVC - Polyvinyl Chloride 0.139 in (3.53 mm) Yes Blue
Lock Power Conductor(s) PVC - Polyvinyl Chloride 0.180 in (4.57 mm) Yes Gray

外层护套

Nom. Diameter
0.396 in (10.1 mm)

线缆外廓直径（标称）

0.396 in (10.1 mm)

电气设备

Element Description Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Max. Current
Card Reader Pair(s) 16.3 Ohm/1000ft (53.5 Ohm/km) 14.9 Ohm/1000ft (48.9 Ohm/km) 24 pF/ft (79 pF/m) 60 pF/ft (200 pF/m) 2 Amps per Conductor at 25ºC
Door Contact Conductor(s) 16.4 Ohm/1000ft (53.8 Ohm/km) 2.2 Amps per Conductor at 25ºC
REX/Spare Conductor(s) 16.4 Ohm/1000ft (53.8 Ohm/km) 2.2 Amps per Conductor at 25ºC
Lock Power Conductor(s) 6.5 Ohm/1000ft (21 Ohm/km) 4 Amps per Conductor at 25ºC

电压

UL Voltage Rating
300 V (UL CMP)

温度

Operating
0°C to +75°C

最大拉伸张力

147 lb (66.7 kg)

线缆毛重

86 磅/1000 英尺（130 千克/公里）

环境适应性

室内 - 静压室，室内

阻燃性/遇火反应

NFPA 262

NEC/UL合规性

《民事诉讼法》第 800 条

CEC / C（UL）合规性

CMP

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

非静压室编号

558AMS

备注

寒冷环境安装：当安装在环境温度为 32 华氏度（0 摄氏度）或更低的环境中储存的电缆时，Belden 建议在分离单个电缆腿之前，先将电缆在室温下放置 12 小时。

更新和修订

修订编号：0.126 修订日期：05-31-2024
