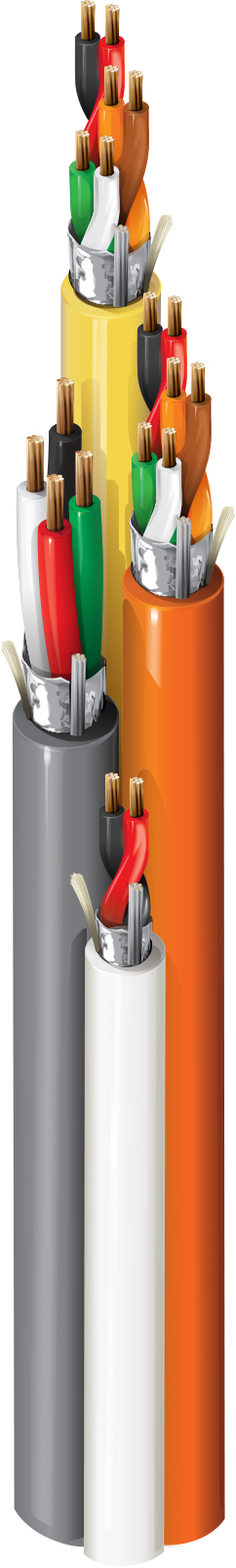

产品编号: 658GFS

访问控制，18c（#22-6pr，#18-4c, #22-2c),屏蔽，CMP

门禁控制电缆，Plenum-CMP，6-22 AWG 对，4-18 AWG 导体，2-22 AWG 导体，所有导体均为绞合裸铜，带 Flamarrest® 绝缘层，每根电缆均有整体 Beldfoil® 屏蔽和 Flamarrest® 护套，Banana Peel® 无整体护套

  • 上架时间:
    全球
  • 状态:
    有源
658GFS
  • 658GFS
1 的 1

规格

Expand All

适合应用

门禁控制、安全系统、电力限制控制

专利

本产品拥有一项或多项适用专利。 有关专利的更多信息，请访问 https://www.belden.com/patents< /一个>。

导体

Element Description Element No. of Elements Size Stranding Material
Card Reader Pair(s) 3 22 AWG 7x30 BC - Bare Copper
Card Reader Pair(s) 3 22 AWG 7x30 BC - Bare Copper
Door Contact Conductor(s) 2 22 AWG 7x30 BC - Bare Copper
Lock Power Conductor(s) 4 18 AWG 7x26 BC - Bare Copper

绝缘

Element Description Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Card Reader Pair(s) PVC - Polyvinyl Chloride 0.009 in (0.23 mm) 0.047 in (1.2 mm) Black & Red, White & Green, Brown & Orange
Card Reader Pair(s) PVC - Polyvinyl Chloride 0.009 in (0.23 mm) 0.047 in (1.2 mm) Black & Red, White & Green, Brown & Orange
Door Contact Conductor(s) PVC - Polyvinyl Chloride 0.009 in (0.23 mm) 0.047 in (1.2 mm) Black, Red
Lock Power Conductor(s) PVC - Polyvinyl Chloride 0.010 in (0.25 mm) 0.066 in (1.7 mm)

内屏蔽

Element Description Element Shield Type Material Coverage Drainwire Type
Card Reader Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Card Reader Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Door Contact Conductor(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Lock Power Conductor(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

内护套

Element Description Element Material Nom. Thickness Nom. Diameter Ripcord Color
Card Reader Pair(s) PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.216 in (5.49 mm) Yes Orange
Card Reader Pair(s) PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.216 in (5.49 mm) Yes Yellow
Door Contact Conductor(s) PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.193 in (4.90 mm) Yes White
Lock Power Conductor(s) PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.193 in (4.90 mm) Yes Gray

外层护套

Material
No Jacket

外护套1表说明

香蕉皮®

线缆外廓直径（标称）

0.456 in (11.6 mm)

电气设备

Element Description Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Max. Current
Card Reader Pair(s) 16.3 Ohm/1000ft 16.19 Ohm/1000ft (53.12 Ohm/km) 33 pF/ft (110 pF/m) 60 pF/ft (200 pF/m) 2.2 Amps per Conductor at 25ºC
Card Reader Pair(s) 16.3 Ohm/1000ft (53.5 Ohm/km) 19.44 Ohm/1000ft (63.78 Ohm/km) 33 pF/ft (110 pF/m) 60 pF/ft (200 pF/m) 2.2 Amps per Conductor at 25ºC
Door Contact Conductor(s) 16.4 Ohm/1000ft (53.8 Ohm/km) 16.19 Ohm/1000ft (53.12 Ohm/km) 55 pF/ft (180 pF/m) 99 pF/ft (320 pF/m) 2.2 Amps per Conductor at 25ºC
Lock Power Conductor(s) 6.5 Ohm/1000ft (21 Ohm/km) 17.42 Ohm/1000ft (57.15 Ohm/km) 40 pF/ft (130 pF/m) 72 pF/ft (240 pF/m) 4 Amps per Conductor at 25ºC

标称外屏蔽 DCR@Cond DCR1-cnv

6.92 欧姆/1000 英尺（22.7 欧姆/公里）

电压

UL Voltage Rating
300 V (CMP)

温度

UL Temperature Operating Installation
75°C -5°C to +75°C -5°C To +75°C

弯曲半径

Stationary Min. Installation Min.
4.56 in (116 mm) 4.56 in (116 mm)

最大拉伸张力

148.7 lb (67.45 kg)

线缆毛重

105 磅/1000 英尺

环境适应性

室内 - 静压室，室内

阻燃性/遇火反应

NFPA 262、UL 910（阻燃）、FT6

NEC/UL合规性

《民事诉讼法》第 800 条

CEC / C（UL）合规性

CMP

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

非静压室编号

558GFS

备注

寒冷环境安装：当安装在环境温度为 32 华氏度（0 摄氏度）或更低的环境中储存的电缆时，Belden 建议在分离单个电缆腿之前，先将电缆在室温下放置 12 小时。 香蕉皮® 美国专利 7049523。

更新和修订

修订编号：0.468 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.468 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
658GFS 000500 橙色、黄色、白色、灰色 线盘 500 ft 612825178651 C
658GFS 0001000 橙色、黄色、白色、灰色 线盘 1,000 ft 612825178644 C
