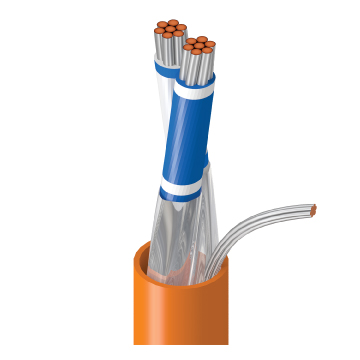

产品编号: 6640FD

1Pr 24AWG 屏蔽数据 OSDP CMP

OSDP 读卡器电缆，1 对 24 AWG 绞合 (7x32) 镀锡铜线（数据），带泡沫 FEP 绝缘，Beldfoil® 屏蔽带排水，带 Flamarrest® 绝缘，Plenum，Flamarrest®

  • 上架时间:
    全球
  • 状态:
    有源
6640FD
  • 6640FD
1 的 1

规格

Expand All

适合应用

OSDP 读取器、RS-485、串行数据、访问控制

导体

No. of Pairs Size Stranding Material Notes
1 24 AWG 7x32 TC - Tinned Copper Twisted Pair Configuration - 120 Ohm RS485

绝缘

Material Nom. Thickness Nom. Insulation Diameter Color Code
FEP - Fluorinated Ethylene Propylene (Foam) 0.025 in (0.64 mm) 0.074 in (1.9 mm) White/Blue Stripe & Blue/White Stripe

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

外层护套

Material Nom. Thickness Nom. Diameter
Flamarrest® 0.015 in (0.38 mm) 0.186 in (4.72 mm)

线缆外廓直径（标称）

0.186 in (4.72 mm)

电气设备

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Velocity of Prop.
24 Ohm/1000ft 11 pF/ft (36 pF/m) 23 pF/ft (75 pF/m) 120 Ohm 76%

电压

UL Voltage Rating
(300 V (CMP))

温度

UL Temperature Operating
60°C -20°C to +60°C

弯曲半径

Stationary Min.
1.86 in (47.2 mm)

最大拉伸张力

28 lb (13 kg)

线缆毛重

16 磅/1000 英尺

环境适应性

室内 - 静压室，室内

阻燃性/遇火反应

CMP、FT6、NFPA 262

NEC/UL合规性

第八百条

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

静压室编号

6640FD

更新和修订

修订编号：0.111 修订日期：03-28-2024

更新和修订

修订编号：0.111 修订日期：03-28-2024
