产品编号: 5120FN

火灾报警，#14-2c BC，屏蔽，NPLF

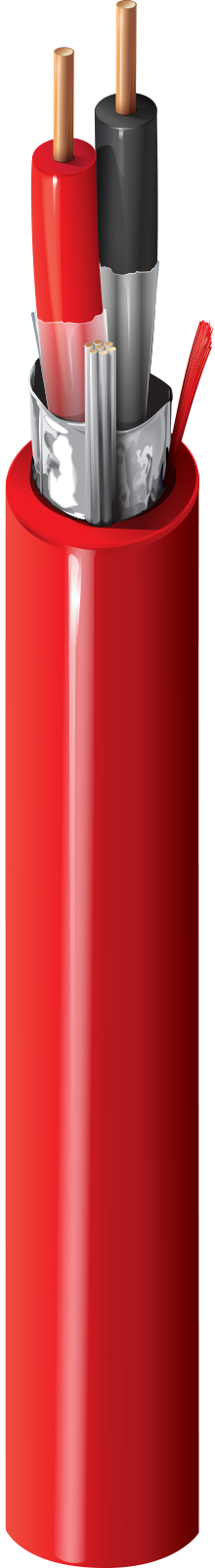

火灾报警电缆，额定 NPLF，2-14 AWG 实心裸铜导体，PVC/尼龙绝缘，整体 Beldfoil® 屏蔽，PVC 护套，带拉绳

  • 上架时间:
    全球
  • 状态:
    有源
5120FN
5 的 5

规格

Expand All

适合应用

火灾报警，无功率限制，电路：音频、控制、启动、通知、嘈杂环境

导体

Element No. of Elements Size Stranding Material
Conductor(s) 2 14 AWG Solid BC - Bare Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC/Nylon - Polyvinyl Chloride + Nylon 0.021 in (0.53 mm) 0.108 in (2.74 mm) Black, Red

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (7x28) TC

外层护套

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.042 in (1.1 mm) 0.303 in Yes

线缆外廓直径（标称）

0.303 英寸

电气设备

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
2.67 Ohm/1000ft 29.5 pF/ft (96.8 pF/m) 53.1 pF/ft (174 pF/m) 0.17 µH/ft (0.56 µH/m) 8 Amps per Conductor at 25ºC

Nom 外层护盾 DCR

7.3 欧姆/1000 英尺（24 欧姆/公里）

电压

UL Voltage Rating
150 V

温度

UL Temperature Operating
75°C -20°C To +75°C

弯曲半径

Stationary Min. Installation Min.
4.54 in (115 mm) 4.54 in

最大拉伸张力

113 lb (51.3 kg)

线缆毛重

56 磅/1000 英尺

环境适应性

室内

阻燃性/遇火反应

UL1685 UL荷载

NEC/UL合规性

《新人民解放阵线》第 760 条

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.318 修订日期：09-07-2025

更新和修订

修订编号：0.318 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 UPC
5120FN 0021000 红色 612825156949
5120FN 002500 红色 612825156956
