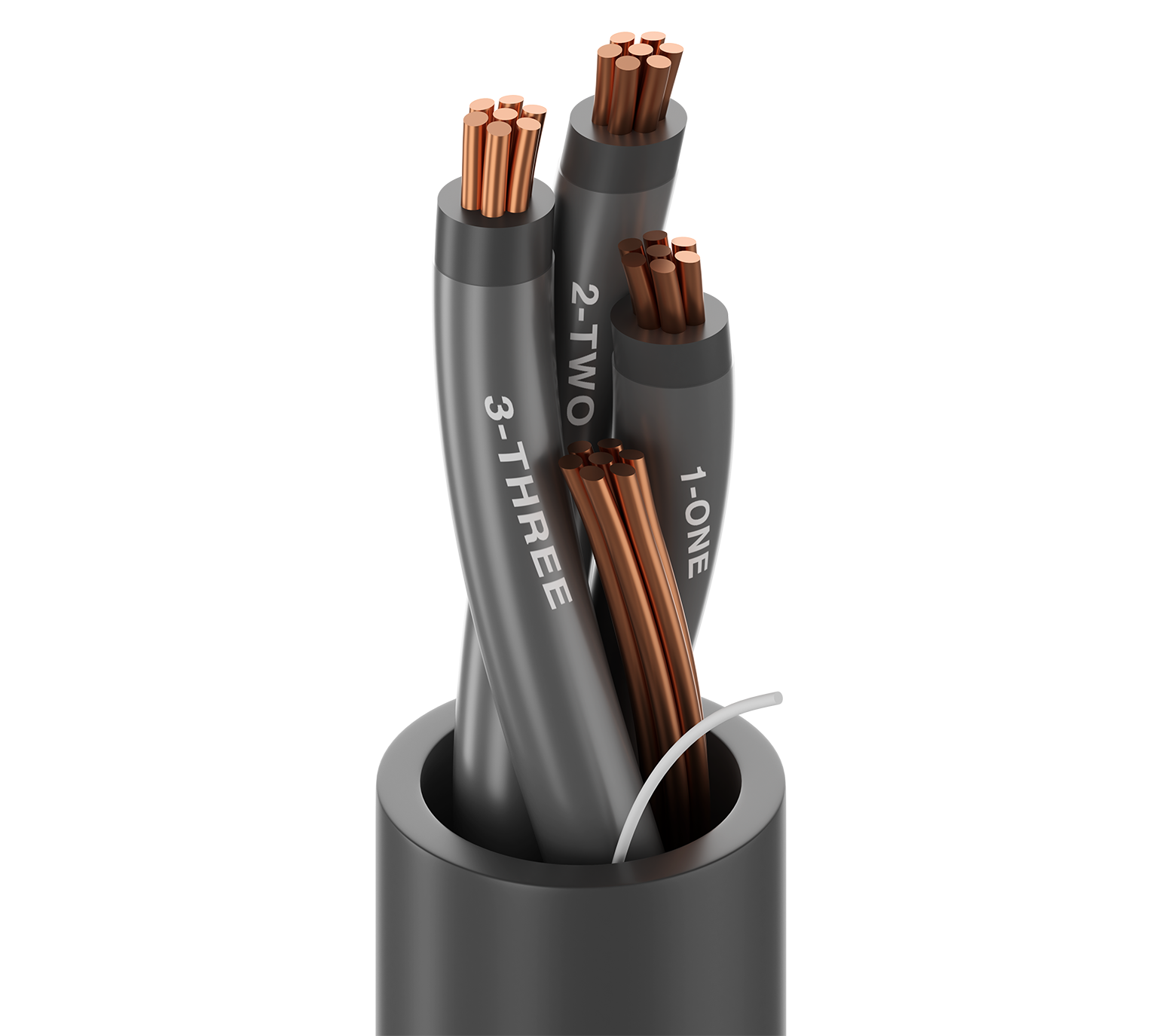

产品编号: 28150A

TC VN/PVC，3+G C #8+10 Str BC，PVC-NYL Ins M4，大块 PVC Jkt，600V TC-ER 90C 干/湿 SUN RES DIR BUR

UL TC 型 (1277) PVC- 尼龙/PVC，3+G 导体 8+10AWG (7x16+7x18) 裸铜，PVC-NYL 绝缘 M4 颜色代码，黑色 PVC 外护套，600V TC-ER 90C 干燥/潮湿 SUN RES DIR BUR

  • 上架时间:
    全球
  • 状态:
    有源
28150A
5 的 5

规格

Expand All

包装方式

线盘

适合应用

高达 600V 的电源和控制应用；1 类 2 区危险场所；推荐电缆接头 Belden BTC075A0791RA

导体

Element No. of Elements Size Stranding Material
Conductor(s) 3 8 AWG 7x16 BC - Bare Copper
Ground Wire 1 10 AWG 7x18 BC - Bare Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC/Nylon - Polyvinyl Chloride + Nylon 0.035 in (0.89 mm) 0.216 in (5.49 mm) BLACK AND NUMBERED
Ground Wire No Insulation

外屏蔽

Material
No Shield

外层护套

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.063 in (1.6 mm) 0.595 in (15.1 mm) Yes

线缆外廓直径（标称）

0.595 in (15.1 mm)

电气设备

Element Nom. Conductor DCR Max. Current
Conductor(s) 0.64 Ohm/1000ft 55 Amps per Conductor at 30ºC
Ground Wire 1.08 Ohm/1000ft (3.54 Ohm/km) 40 Amps per Conductor at 30ºC

电压

UL Voltage Rating
600 V

温度

UL Temperature Operating
90°C Dry, 90°C Wet Wet/Dry: -30°C to 90°C

弯曲半径

Stationary Min. Installation Min.
2.38 in (60.5 mm) 2.975 in (75.57 mm)

最大拉伸张力

772 lb (350 kg)

线缆毛重

289 磅/1000 英尺

环境适应性

室内，户外，耐晒，抗紫外线，埋设

阻燃性/遇火反应

UL 1685 UL 荷载, IEEE 1202 FT4

NEC/UL合规性

第 336 条, 第 310 条, TC-ER, THWN-2

欧洲指令合规性

欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订号：0.493 修订日期：04-08-2026

脚注

C - 板条箱卷轴安装。, Z - 最终安装可能与所示长度有所不同（= 或 -）对于线轴或卷轴为 10%，对于未卷轴纸箱为 5%。+

更新和修订

修订号：0.493 修订日期：04-08-2026

脚注

C - 板条箱卷轴安装。, Z - 最终安装可能与所示长度有所不同（= 或 -）对于线轴或卷轴为 10%，对于未卷轴纸箱为 5%。+


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
28150A 0105000 黑色 线盘 5,000 ft 612825135494 C Z
28150A 01010000 黑色 线盘 10,000 ft 612825135470 C Z
