产品编号: 9342

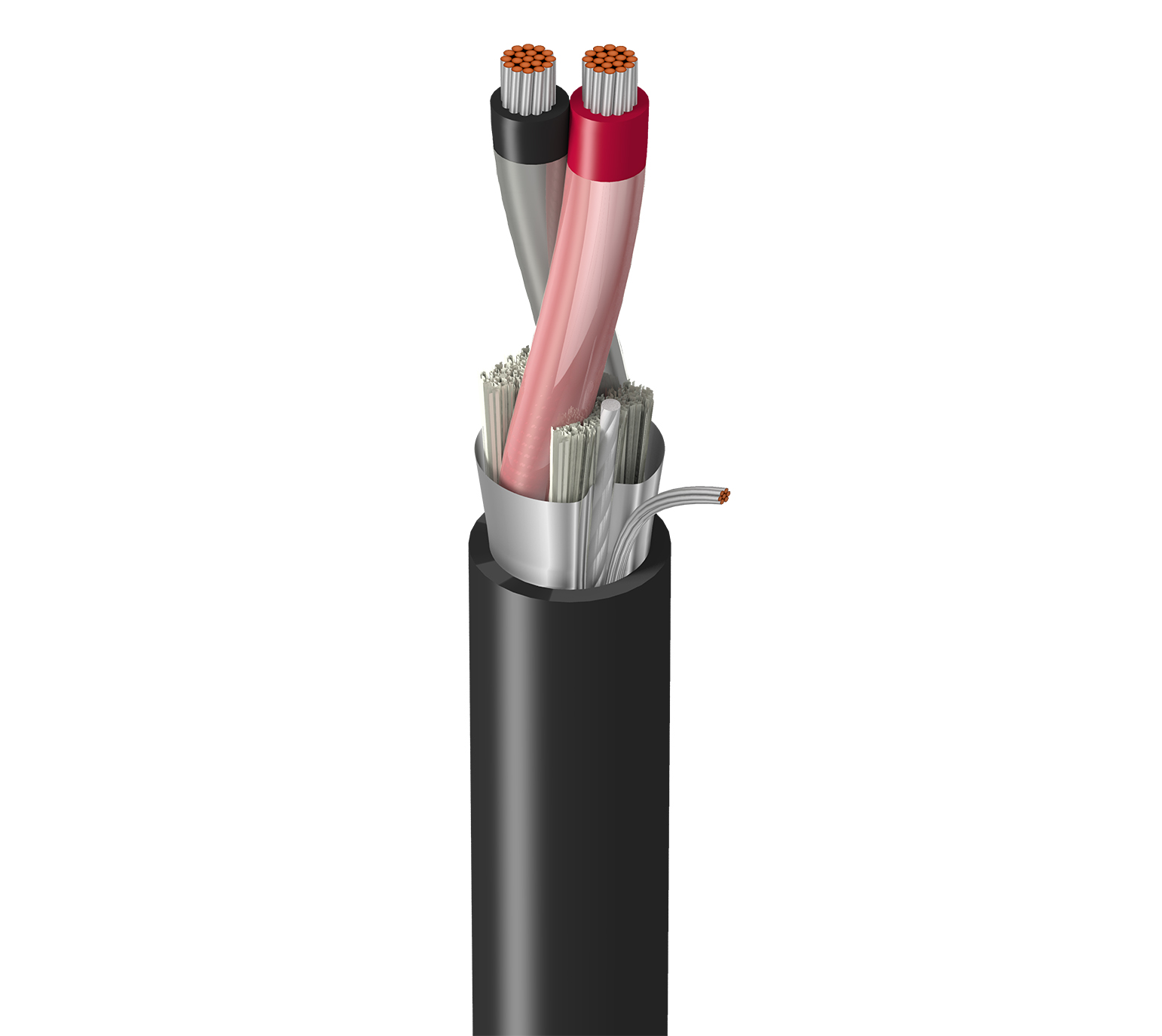

高性能仪表，1 Pr #16 Str TC，PVC-NYL Ins E2，OS，黑色 PVC Jkt，600V TC

高性能仪器仪表，1 对 16AWG (19x29) 镀锡铜线，PVC-NYL 绝缘 E2 颜色代码，整体 Beldfoil® 屏蔽，黑色 PVC 外护套，600V TC

  • 上架时间:
    全球
  • 状态:
    有源
9342
5 的 5

规格

Expand All

适合应用

工业控制、电缆槽、电缆桥架和管道、数字控制、仪器仪表（4-20ma、0-10v、...）、低压数字控制（24v、...）、编码器、控制电路、分布式控制系统（DCS）、可编程逻辑控制器（PLC）、螺线管、阀门、执行器、定位器

导体

Element No. of Elements Size Stranding Material
Pair(s) 1 16 AWG 19x29 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PVC/Nylon - Polyvinyl Chloride + Nylon 0.022 in (0.56 mm) 0.101 in (2.57 mm) ICEA Chart E2

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 16 AWG (19x29) TC

外层护套

Separator Material Nom. Thickness Nom. Diameter Ripcord
Cotton Serve PVC - Polyvinyl Chloride 0.047 in (1.2 mm) 0.294 in (7.47 mm) Yes

线缆外廓直径（标称）

0.294 in (7.47 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
Pair(s) 4.45 Ohm/1000ft 50 pF/ft (160 pF/m) 87 pF/ft (290 pF/m) 0.2 µH/ft (0.66 µH/m) 6.2 Amps per conductor at 25°C

Nom 外层护盾 DCR

4.18 欧姆/1000 英尺（13.7 欧姆/公里）

电压

UL Voltage Rating
600 V (TC), 150 V (NPLF)

温度

UL Temperature Operating
90°C Dry, 90°C Wet -30°C to +90°C Dry, 75°C wet

弯曲半径

Stationary Min. Installation Min.
2.9 in (74 mm) 2.9 in (74 mm)

最大拉伸张力

40 lb (18 kg)

线缆毛重

52 磅/1000 英尺

环境适应性

室内/室外，室内，室外，防晒，埋设

阻燃性/遇火反应

UL 1685 UL荷载, IEEE 1202 FT4

NEC/UL合规性

第 336 条、第 760 条、NPLF、TC

欧洲指令合规性

欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订号：0.590 修订日期：04-10-2026

脚注

C——采用木线盘收线。

更新和修订

修订号：0.590 修订日期：04-10-2026

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 UPC 脚注
9342 0101000 黑色 612825232056 C
9342 010500 黑色 612825232070 C
9342 0105000 黑色 612825232087
9342 01010000 黑色 612825232063
