产品编号: 29506

VFD 300% 接地，3C+G #4 Str TC，XLPE Ins+PVC 接地，OS+TC Brd w/4-#10 TC 排水，黑色 PVC Jkt，600/1000V TC-ER 90C 干/湿 1000V 柔性电机供电电缆 WTTC

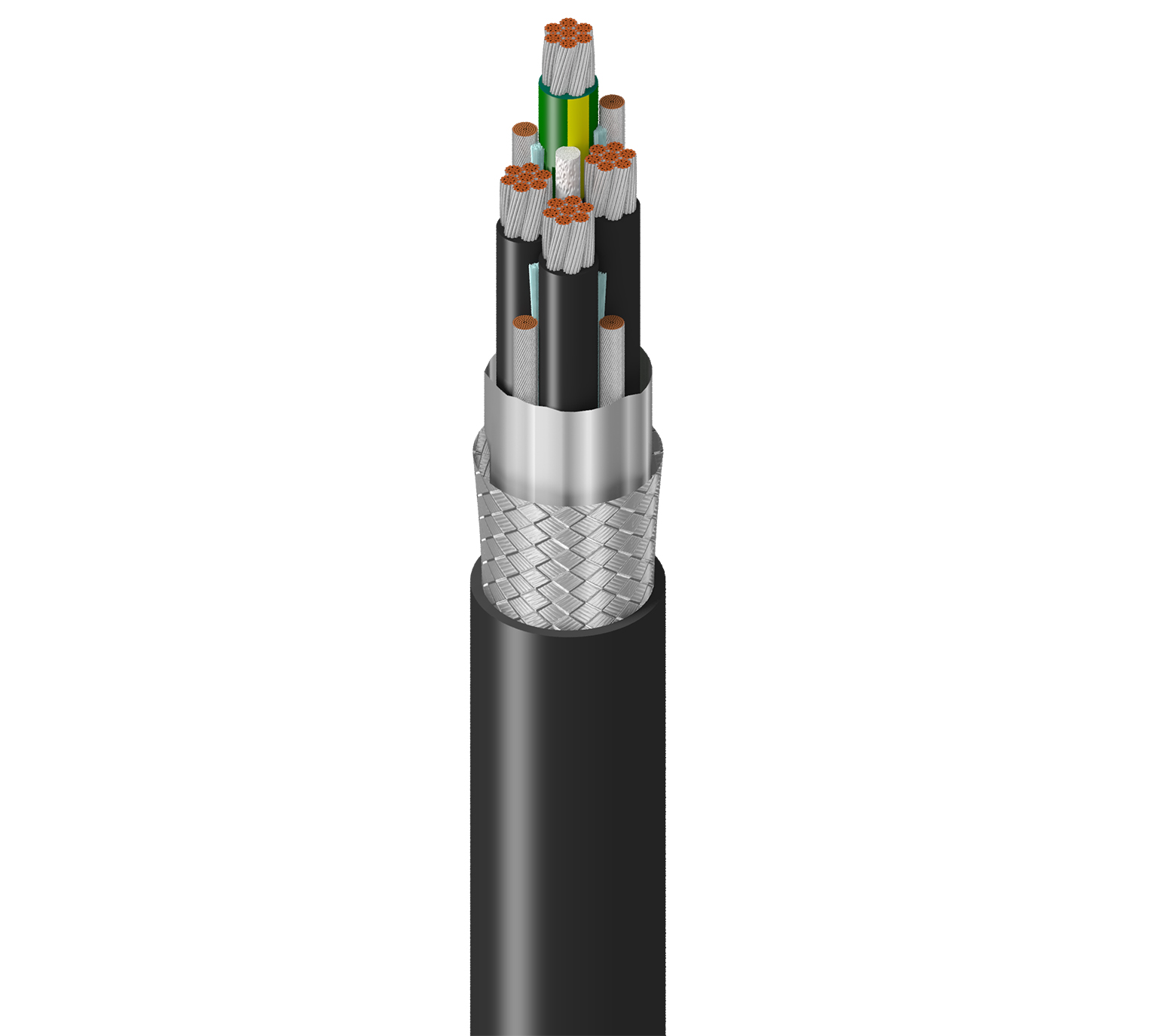

Belden 300% 接地柔性 VFD，3 导体 4AWG (7x19x25) 镀锡铜，XLPE 绝缘 M4 颜色代码 +PVC 绝缘接地，整体 Beldfoil®+ 镀锡铜编织 (85%) 屏蔽，带 4-10AWG 镀锡铜接地/排水，黑色 PVC 外套，600/1000V TC-ER 90C 干/湿 1000V 柔性电机电源电缆 WTTC 1000V CSA AWM I/II A/B 600V CIC TC SUN RES DIR BUR 耐油

  • 上架时间:
    全球
  • 状态:
    有源
29506
  • 29506
1 的 1

规格

Expand All

包装方式

线盘

适合应用

变频驱动器 (VFD)；交流电机和驱动系统；1 类 2 区危险场所；推荐电缆接头 Belden BTC125A1271RA

导体

Element No. of Elements Size Stranding Material Notes
Conductor(s) 3 4 AWG 7x19x25 TC - Tinned Copper
Insulated Ground 1 4 AWG 7x19x25 TC - Tinned Copper Insulated Ground Wire
Uninsulated Ground Wire 4 10 AWG 105x30 TC - Tinned Copper Segmented Ground Wire (4 Totaling 4 AWG)

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code Notes
Conductor(s) XLPE - Cross-Linked Polyethylene (Thermoset) 0.062 in (1.6 mm) 0.367 in (9.32 mm) ICEA Chart M4
Ground Wire PVC - Polyvinyl Chloride 0.062 in (1.6 mm) 0.367 in (9.32 mm) Green/Yellow Stripe
Uninsulated Ground Wire Segmented Ground (4 Totaling 4 AWG)

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Tri-Laminate (Alum+Poly+Alum) 100% 10 AWG (105x30) TC
Braid Tinned Copper (TC) 86%

外层护套

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.093 in (2.4 mm) 1.113 in (28.27 mm) Yes

线缆外廓直径（标称）

1.113 in (28.27 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Cond-Grnd Nom. Velocity of Prop. Max. Current
Conductor(s) 0.239 Ohm/1000ft 32 pF/ft (100 pF/m) 60 pF/m (18 pF/ft) 37 Ohm 0.12 µH/ft 55% 95 Amps per Conductor at 30ºC
Insulated Ground 0.2689 Ohm/1000ft (0.8822 Ohm/km)
Uninsulated Ground Wire 0.2689 Ohm/1000ft (0.8822 Ohm/km)

标称外屏蔽 DCR@Cond DCR1-cnv

0.21 欧姆/1000 英尺（0.69 欧姆/公里）

电压

UL Voltage Rating Voltage Rating
1000 V (TC-ER, WTTC, UL44, UL Flexible Motor Supply Cable), 600 V (C(UL) CIC TC) 1000 V (AWM I/II A/B)

温度

UL Temperature Operating
90°C Dry, 90°C Wet -40°C To +90°C

弯曲半径

Stationary Min. Installation Min.
13.4 in (340 mm) 13.4 in (340 mm)

最大拉伸张力

2420 lb (1100 kg)

线缆毛重

1061 磅/1000 英尺

环境适应性

室内，室外，防晒，埋设

可持续发展

CA Prop 65

阻燃性/遇火反应

UL 1685 UL 负载、FT4、IEEE 1202 FT4

NEC/UL合规性

336 条款、TC-ER、WTTC、UL 柔性电机供电电缆

AWM合规性

AWM I/II A/B

CEC / C（UL）合规性

CIC, TC

ICEA合规性

S-95-658

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

其他标准合规性

P-07-KA070003-MSHA

更新和修订

修订编号：0.664 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, Z - 最终安装长度可能与所示长度存在差异（= 或 -）对于线轴或卷轴为 10%，对于未卷轴纸箱为 5%。+

更新和修订

修订编号：0.664 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, Z - 最终安装长度可能与所示长度存在差异（= 或 -）对于线轴或卷轴为 10%，对于未卷轴纸箱为 5%。+


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
29506 010250 黑色 线盘 250 ft 612825137245 C Z
29506 0101000 黑色 线盘 1,000 ft 612825137238 C Z
29506 0103000 黑色 线盘 3,000 ft 612825137269 C Z
