产品编号: 1152A

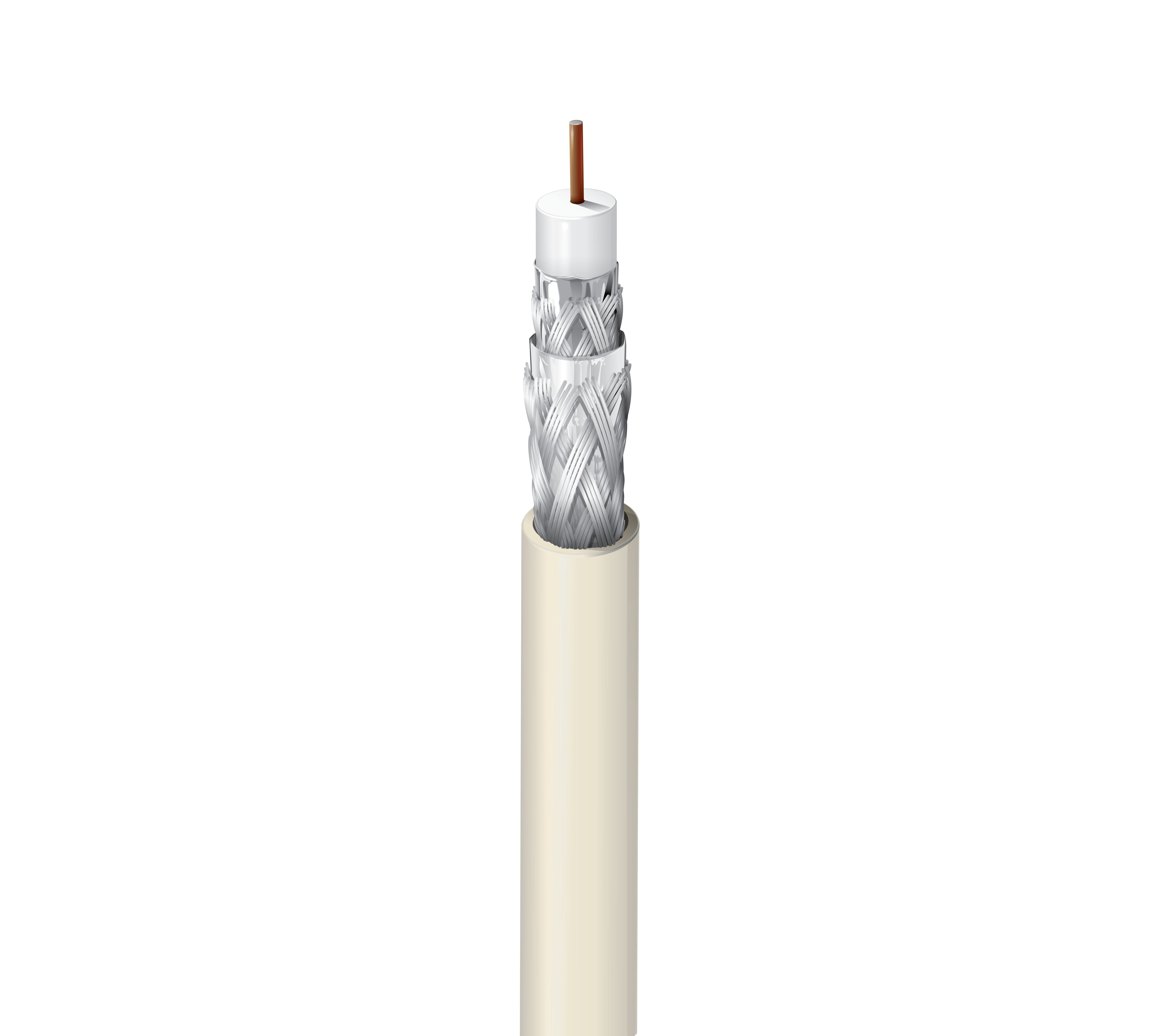

宽带同轴电缆，6 系列，18 AWG 实心 BCCS，四重屏蔽，FEP Jkt，CMP

宽带同轴电缆，6 系列，18 AWG 实心裸铜包钢导体，FEP 绝缘，箔 + 60% 镀锡铜编织 + 箔 + 40% 镀锡铜编织屏蔽，FEP 护套，CMP

  • 上架时间:
    全球
  • 状态:
    有源
1152A
  • 1152A
1 的 1

规格

Expand All

适合应用

宽带、有线电视 (CATV)、射频引入电缆、无线 (OTA) 天线

RG型

6

导体

Element Size Stranding Nom. Diameter Material
Coax(es) 18 AWG Solid 0.040 in BCCS - Bare Copper Covered Steel

绝缘

Material Nom. Insulation Diameter Color Code
FEP - Fluorinated Ethylene Propylene (Foam) 0.170 in (4.32 mm) White

外屏蔽

Layer Outer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duobond® II 100%
2 Braid Tinned Copper (TC) 60%
3 Tape Tri-Laminate (Alum+Poly+Alum) Duofoil® 100%
4 Braid Tinned Copper (TC) 45%

外层护套

Material Nom. Diameter
FEP - Fluorinated Ethylene Propylene 0.273 in (6.93 mm)

线缆外廓直径（标称）

0.273 in (6.93 mm)

回波损耗

Frequency Min. Structural Return Loss
10 - 400 MHz 20 dB

衰减

Frequency Nom. Attenuation
1 MHz 0.3 dB/100ft
10 MHz 0.66 dB/100ft
50 MHz 1.6 dB/100ft
100 MHz 2.2 dB/100ft
200 MHz 3.0 dB/100ft
400 MHz 4.6 dB/100ft
700 MHz 6.6 dB/100ft
900 MHz 7.7 dB/100ft
1000 MHz 8.2 dB/100ft

电气设备

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
28 Ohm/1000ft (92 Ohm/km) 1.8 Ohm/1000ft (5.9 Ohm/km) 16.5 pF/ft (54.1 pF/m) 75 Ohm 82%

电压

UL Voltage Rating
300 V (CMP), (CMP)

温度

UL Temperature Operating
200°C -70°C to +200°C

弯曲半径

Stationary Min. Installation Min.
2.75 in (69.9 mm) 2.75 in (69.9 mm)

最大拉伸张力

192 lb (87.1 kg)

线缆毛重

45 磅/1000 英尺

环境适应性

室内 - 静压室、室内、户外、架空 - 承力吊索支撑、埋设

可持续发展

CA Prop 65

阻燃性/遇火反应

NFPA 262，FT6

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

《民事诉讼法》第 800 条

CEC / C（UL）合规性

CMP

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

其他标准合规性

​​​​​​​ANSI/SCTE 74

备注

适用于室内通风环境，不过同时也适用于室外和地下应用。

更新和修订

修订编号：0.466 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.466 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
1152A A8R500 米色，雪白 线盘 500 ft 612825107491 C
1152A A8R1000 米色，雪白 线盘 1,000 ft 612825107484 C
