产品编号: 1523A

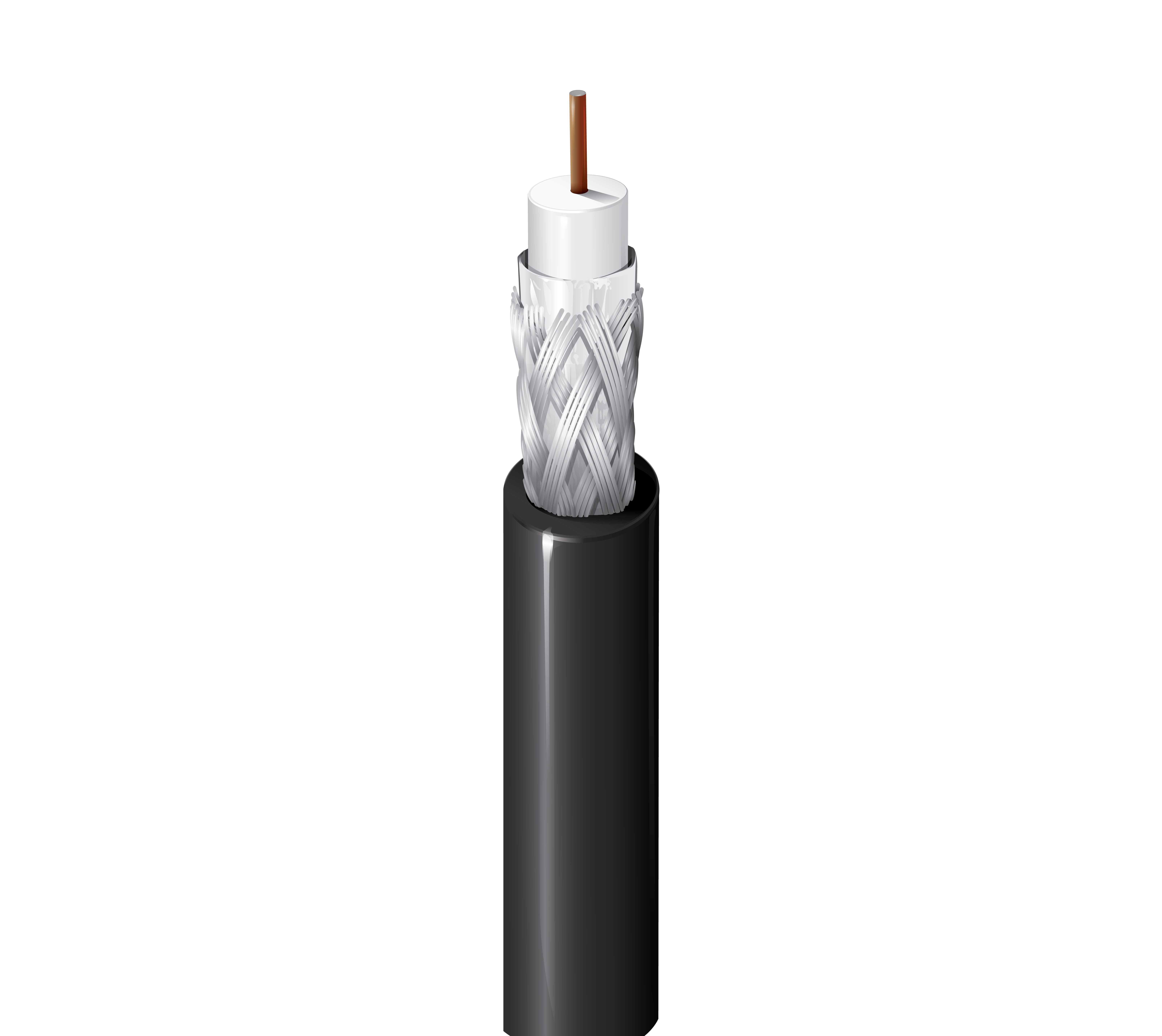

宽带同轴电缆，11 系列，14 AWG 实心 BCCS，箔 + 60% 铝编织，PVC 接头，CM

宽带同轴电缆，11 系列，14 AWG 实心裸铜包钢导体，PE 绝缘，箔 + 60% 铝编织屏蔽，PVC 护套，CM

  • 上架时间:
    全球
  • 状态:
    有源
1523A
  • 1523A
1 的 1

规格

Expand All

适合应用

宽带、有线电视 (CATV)、射频引入电缆、无线 (OTA) 天线

串行型

11

导体

Element Size Stranding Nom. Diameter Material
Coax(es) 14 AWG Solid 0.064 in BCCS - Bare Copper Covered Steel

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 0.280 in (7.11 mm) White

外屏蔽

Layer Outer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duobond® II 100%
2 Braid Aluminum 60%

外层护套

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.393 in (9.98 mm)

线缆外廓直径（标称）

0.393 in (9.98 mm)

回波损耗

Frequency Min. Structural Return Loss
5 - 1000 MHz 20 dB

衰减

Frequency Max. Attenuation
5 MHz 0.38 dB/100ft
55 MHz 0.96 dB/100ft
211 MHz 1.90 dB/100ft
250 MHz 2.05 dB/100ft
270 MHz 2.13 dB/100ft
300 MHz 2.25 dB/100ft
330 MHz 2.35 dB/100ft
350 MHz 2.42 dB/100ft
400 MHz 2.60 dB/100ft
450 MHz 2.75 dB/100ft
500 MHz 2.90 dB/100ft
550 MHz 3.04 dB/100ft
600 MHz 3.18 dB/100ft
750 MHz 3.65 dB/100ft
870 MHz 4.06 dB/100ft
1000 MHz 4.35 dB/100ft

电气设备

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
11 Ohm/1000ft (36 Ohm/km) 4.1 Ohm/1000ft (13 Ohm/km) 16.3 pF/ft (53.5 pF/m) 75 Ohm 83%

电压

UL Voltage Rating
300 V (CM), (CM)

温度

UL Temperature Operating
75°C -40°C to +75°C

弯曲半径

Stationary Min. Installation Min.
3.9 in (99 mm) 3.9 in (99 mm)

最大拉伸张力

199 lb (90.3 kg)

线缆毛重

199

环境适应性

室内（非立管或压力通风系统），室内，架空 - 仅黑色，承力吊索支撑

可持续发展

CA Prop 65

阻燃性/遇火反应

UL1685 UL荷载, FT4

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

第 800 条，CM，CATV

CEC / C（UL）合规性

CM

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

其他标准合规性

​​​​​​​ANSI/SCTE 74

静压室编号

1523AP

更新和修订

修订编号：0.497 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.497 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
1523A 0101000 黑色 线盘 1,000 ft 612825316350
1523A 0091000 白色 线盘 1,000 ft 612825117063 C
