规格
产品概述
| 适合应用 | 宽带, 有线电视（CATV), 射频分接线缆, 空中 (OTA) 天线 |
|---|

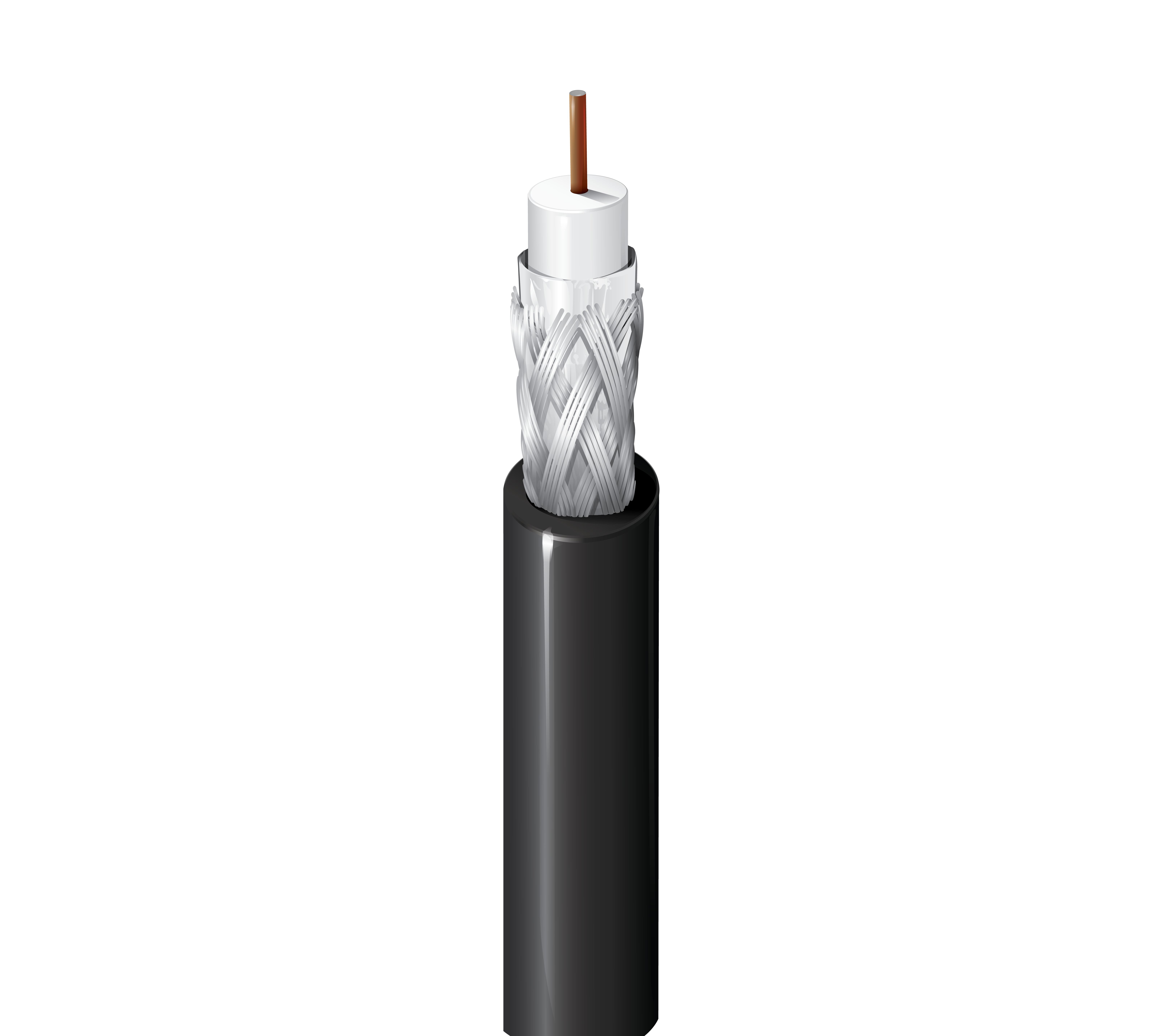

构造详情
|
串行型 |
11 |
|---|
导体
| 尺寸 | 绞合 | 标称直径 | 材料 |
|---|---|---|---|
| 14AWG | 实心 | 0.064英寸 | BCCS - 裸铜包钢 |
绝缘
| 材料 | 标称绝缘直径 | 色标 |
|---|---|---|
| FEP - 氟化乙丙烯（发泡） | 0.274 in（6.96 mm） | 白色 |
外屏蔽
| 层级 | 外屏蔽型 | 材料 | 材料商品名称 | 覆盖率 |
|---|---|---|---|---|
| 1 | 屏蔽胶带 | 三层复合（铝+聚乙烯+铝） | Duobond® II | 100% |
| 2 | 编织 | 铝 | 60% |
外层护套
| 材料 | 标称直径 |
|---|---|
| PVDF - 聚偏二氟乙烯 | 0.348 in（8.84 mm） |
|
线缆外廓直径（标称） |
0.348 in（8.84 mm） |
|---|
电气特性
回波损耗
| 频率 | 分钟结构回波损耗 |
|---|---|
| 5 - 1000 MHz | 20 dB |
衰减
| 频率 | 最大衰减值 |
|---|---|
| 5 MHz | 0.38 dB/100ft |
| 55 MHz | 1.12 dB/100ft |
| 211 MHz | 2.24 dB/100ft |
| 240 MHz | 2.43 dB/100ft |
| 270 MHz | 2.59 dB/100ft |
| 300 MHz | 2.75 dB/100ft |
| 325 MHz | 2.92 dB/100ft |
| 350 MHz | 3.08 dB/100ft |
| 400 MHz | 3.34 dB/100ft |
| 450 MHz | 3.64 dB/100ft |
| 500 MHz | 3.92 dB/100ft |
| 550 MHz | 4.19 dB/100ft |
| 600 MHz | 4.48 dB/100ft |
| 750 MHz | 5.31 dB/100ft |
| 870 MHz | 5.86 dB/100ft |
| 1000 MHz | 6.53 dB/100ft |
电气设备
| 标称导体DCR | 标称外屏蔽DCR | 导体到屏蔽标称电容 | 标称特性阻抗 | 标称传输速度 |
|---|---|---|---|---|
| 12 Ohm/1000ft | 4.1 Ohm/1000ft (13 Ohm/km) | 16.3 pF/ft (53.5 pF/m) | 75 Ohm | 83% |
电压
| UL额定电压 |
|---|
| 300 V (CMP) |
机械特性
温度
| UL温度 | 运行 |
|---|---|
| 150°C | -20°C至+150°C |
弯曲半径
| 安装最小值 |
|---|
| 3.5 in（89 mm） |
|
最大拉伸张力 |
260 lb（120 kg） |
|---|---|
|
线缆毛重 |
57 lbs/1000ft (85 kg/km) |
标准与合规性
|
环境适应性 |
室内 - 静压室，室内，室外 - 仅黑色，架空 - 仅黑色，承力吊索支撑 |
|---|---|
|
可持续发展 |
CA Prop 65 |
|
阻燃性/遇火反应 |
NFPA 262 |
|
CPR合规性 |
CPR Euroclass：Eca |
|
CEC / C（UL）合规性 |
CMP |
|
欧洲指令合规性 |
欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE) |
|
英国监管合规性 |
UKCA标识 |
|
APAC合规性 |
中国RoHS II（GB/T26572-2011） |
|
非静压室编号 |
1523A |
历史
|
更新和修订 |
修订编号：0.499 修订日期：2025年02月03日 |
|---|
信息
|
更新和修订 |
修订编号：0.499 修订日期：2025年02月03日 |
|---|
零件编号
| 货号 | 颜色 | 收起类型 | 长度 | UPC | 脚注 |
|---|---|---|---|---|---|
| 1523AP 0101000 | 黑色 | 线盘 | 1,000 ft | 612825117087 | C |
