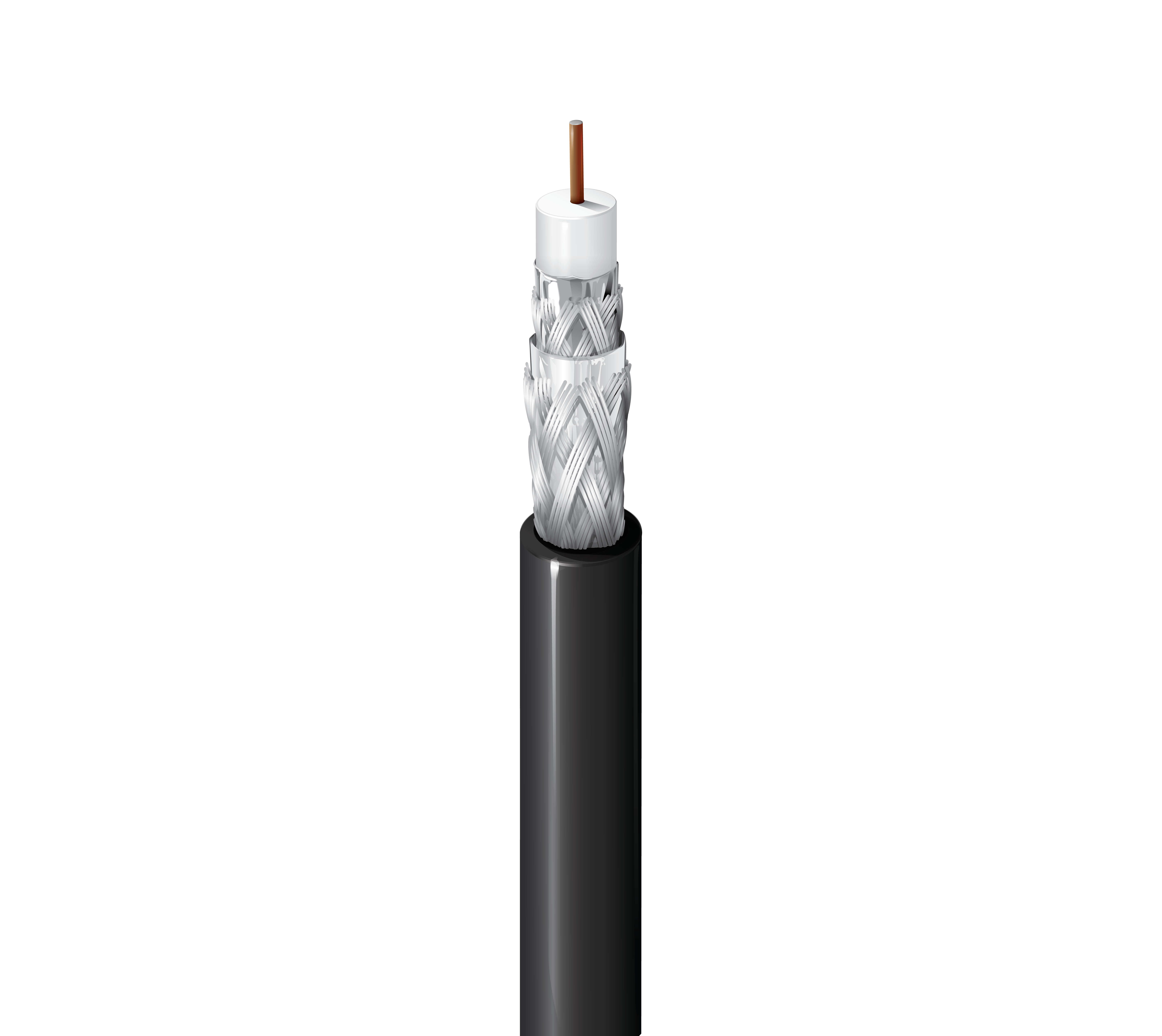

1617A

宽带同轴线缆, 11系列, 14 AWG实心BCCS, 四盾, PVC护套, CM

...
宽带同轴线缆, 11系列, 14 AWG实心裸铜包钢导体, PE绝缘, 箔 + 60% 铝编织层 + 箔 + 40% 铝编织屏蔽层, PVC护套, CM
英语
索取报价
分享
获得产品提醒

规格
报告错误
产品概述

适合应用

宽带, 有线电视（CATV), 射频分接线缆, 空中 (OTA) 天线

构造详情

串行型

11

导体
尺寸 绞合 标称直径 材料
14AWG 实心 0.064英寸 BCCS - 裸铜包钢
绝缘
材料 标称绝缘直径 色标
PE——聚乙烯（泡沫） 0.280 in（7.11 mm） 白色
外屏蔽
层级 外屏蔽型 材料 材料商品名称 覆盖率
1 屏蔽胶带 三层复合（铝+聚乙烯+铝） Duobond® II 100%
2 编织 铝 60%
3 屏蔽胶带 三层复合（铝+聚乙烯+铝） Duofoil® 100%
4 编织 铝 40%
外层护套
材料 标称直径
PVC - 聚氯乙烯 0.407 in（10.3 mm）

线缆外廓直径（标称）

0.407 in（10.3 mm）

电气特性
回波损耗
频率 分钟结构回波损耗
5 - 1000 MHz 20 dB
衰减
频率 最大衰减值
5 MHz 0.38 dB/100ft
55 MHz 0.96 dB/100ft
211 MHz 1.90 dB/100ft
250 MHz 2.05 dB/100ft
270 MHz 2.13 dB/100ft
300 MHz 2.25 dB/100ft
330 MHz 2.35 dB/100ft
350 MHz 2.42 dB/100ft
400 MHz 2.60 dB/100ft
450 MHz 2.75 dB/100ft
500 MHz 2.90 dB/100ft
550 MHz 3.04 dB/100ft
600 MHz 3.18 dB/100ft
750 MHz 3.65 dB/100ft
870 MHz 4.06 dB/100ft
1000 MHz 4.35 dB/100ft
电气设备
标称导体DCR 标称外屏蔽DCR 导体到屏蔽标称电容 标称特性阻抗 标称传输速度
12 Ohm/1000ft 3 Ohm/1000ft (9.8 Ohm/km) 16.3 pF/ft (53.5 pF/m) 75 Ohm 83%
电压
UL额定电压
300 V (CM)
机械特性
温度
UL温度 运行
75°C -40°C至+75°C
弯曲半径
安装最小值
4.1 in（100 mm）

最大拉伸张力

308 lb（140 kg）

线缆毛重

60 lb/1000ft

标准与合规性

环境适应性

室内（非立管或压力通风系统），室内，架空 - 仅黑色，承力吊索支撑

可持续发展

CA Prop 65

阻燃性/遇火反应

UL1685 UL荷载

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

CM, CATV

CEC / C（UL）合规性

CM

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国RoHS II（GB/T26572-2011）

其他标准合规性

​​​​​​​ANSI/SCTE 74

静压室编号

1617AP

历史

更新和修订

修订编号：0.475 修订日期：2024年04月29日

显示所有规格
隐藏规格说明
零件编号
货号 颜色 收起类型 长度 UPC
1617A 0101000 黑色 线盘 1,000 ft 612825119258
