规格
产品概述
| 适合应用 | HDTV, DBS, 宽带CATV, 线缆调制解调器 |
|---|

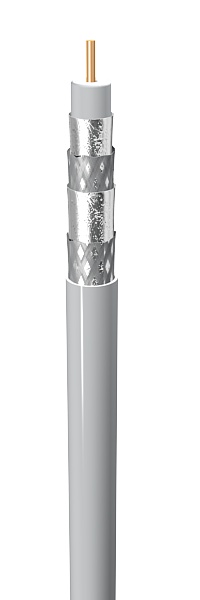

物理特性（总体）
导体
| AWG | 绞合 | 材料 | 标称直径 | 同轴线缆数 |
|---|---|---|---|---|
| 18 | 实心 | BC - 裸铜 | 0.04英寸 | 1 |
|
导体数 |
1 |
|---|
绝缘
| 材料 | 标称直径 |
|---|---|
| PE——聚乙烯（泡沫） | 0.18英寸 |
|
表格说明 |
充气 |
|---|
外屏蔽
| 类型 | 层级 | 材料 | 材料商品名称 | 覆盖率[%] |
|---|---|---|---|---|
| 屏蔽胶带 | 1 | 三层复合（铝+聚乙烯+铝） | Duobond® II | 100% |
| 编织 | 2 | 铝 | 60% | |
| 屏蔽胶带 | 3 | 三层复合（铝+聚乙烯+铝） | Duofoil® | 100% |
| 编织 | 4 | 铝 | 40% |
外层护套
| 材料 | 标称直径 |
|---|---|
| PVC - 聚氯乙烯 | 0.298英寸 |
电气特性
导体DCR
| 标称导体DCR | 标称外屏蔽DCR | 外部导体DCR |
|---|---|---|
| 6.4 Ohm/1000ft | 4.8 Ohm/1000ft | 4.8 Ohm/1000ft |
电容
| 导体到屏蔽标称电容 |
|---|
| 16.2 pF/ft |
电感
| 标称电感 |
|---|
| 0.097 µH/ft |
阻抗
| 标称特性阻抗 |
|---|
| 75 Ohm |
回波损耗
| 频率[MHz] | 最小结构回波损耗(SRL) |
|---|---|
| 5-1000 MHz | 20 dB |
| 1000-2250 MHz | 15 dB |
| 2250-3000 MHz | 10 dB |
高频（标称/典型）
| 频率[MHz] | 标称插入损耗 | 分钟结构回波损耗 (SRL) |
|---|---|---|
| 5 MHz | 0.5 dB/100ft | 30 dB |
| 55 MHz | 1.4 dB/100ft | 24 dB |
| 211 MHz | 2.6 dB/100ft | |
| 500 MHz | 4.1 dB/100ft | |
| 750 MHz | 5.1 dB/100ft | |
| 862 MHz | 5.5 dB/100ft | |
| 1000 MHz | 6 dB/100ft | |
| 1450 MHz | 7.8 dB/100ft | |
| 1800 MHz | 8.6 dB/100ft | |
| 2250 MHz | 9.8 dB/100ft | |
| 3000 MHz | 11.3 dB/100ft |
延迟
| 标称延迟 | 标称传播速度 (VP) [%] |
|---|---|
| 1.2 ns/ft | 83% |
高频
| 频率[MHz] | 最大插入损耗（衰减） |
|---|---|
| 5 MHz | 0.58 dB/100ft |
| 55 MHz | 1.6 dB/100ft |
| 211 MHz | 3.05 dB/100ft |
| 500 MHz | 4.66 dB/100ft |
| 750 MHz | 5.65 dB/100ft |
| 862 MHz | 6.1 dB/100ft |
| 1000 MHz | 6.55 dB/100ft |
| 1450 MHz | 8 dB/100ft |
| 1800 MHz | 8.8 dB/100ft |
| 2250 MHz | 10 dB/100ft |
| 3000 MHz | 11.9 dB/100ft |
屏蔽
| 频率[MHz] | 护盾效能 |
|---|---|
| 5 MHz | |
| 50 MHz | 110 dB |
| 50 MHz | |
| 1000 MHz |
电压
| UL额定电压 |
|---|
| 300 V RMS |
温度范围
|
工作温度范围 |
-40°C至+75°C |
|---|
机械特性
|
线缆毛重 |
33 lb/1000ft |
|---|---|
|
最大拉伸张力 |
104磅 |
|
最小弯曲半径/短轴 |
3英寸 |
标准
|
NEC/(UL) 合规性 |
CATV, CM |
|---|---|
|
CEC/C(UL) 合规性 |
CM |
|
CPR Euroclass |
Eca |
|
RG型 |
6 |
|
串行型 |
6 |
适用环境和其他计划
|
环境空间 |
室内（非立管或静压室等级） |
|---|---|
|
欧盟指令 2000/53/EC（ELV） |
是 |
|
欧盟指令 2003/96/EC（BFR） |
是 |
|
欧盟指令 2011/65/EU（RoHS 2） |
是 |
|
欧盟指令 2012/19/EU（WEEE） |
是 |
|
欧盟指令 2015/863/EU（RoHS 2 修正案） |
是 |
|
欧盟指令合规性 |
欧盟指令 2003/11/EC（BFR） |
|
欧盟CE标志 |
是 |
|
MII第39号令（中国RoHS） |
是 |
适合性
|
适合性 - 室内 |
是 |
|---|
阻燃性，LS0H，毒性测试
|
UL阻燃性 |
UL1685 UL荷载 |
|---|---|
|
UL额定电压 |
300 V RMS |
静压室/非静压室
|
静压室（是/否） |
否 |
|---|---|
|
静压室编号 |
7916AP |
相关零件编号
|
脚注 |
C——采用木线盘收线。 |
|---|
历史
|
更新和修订 |
修订编号：0.467 修订日期：2025年02月03日 |
|---|
零件编号
| 货号 | 颜色 | 包装方式 | 长度 | UPC |
|---|---|---|---|---|
| 7916A 010500 | 黑色 | 线盘 | 500 ft | 612825191124 |
| 7916A 010U500 | 黑色 | 非盘绕式 | 500 ft | 612825191148 |
| 7916A 0101000 | 黑色 | 线盘 | 1,000 ft | 612825191117 |
| 7916A 010U1000 | 黑色 | 非盘绕式 | 1,000 ft | 612825191094 |
| 7916A 0105000 | 黑色 | 线盘 | 5,000 ft | 612825191087 |
| 7916A 009500 | 白色 | 线盘 | 500 ft | 612825191049 |
| 7916A 009U500 | 白色 | 非盘绕式 | 500 ft | 612825191100 |
| 7916A 0091000 | 白色 | 线盘 | 1,000 ft | 612825191070 |
| 7916A 009U1000 | 白色 | 非盘绕式 | 1,000 ft | 612825191056 |
