规格
产品概述
| 适合应用 | 宽带, 有线电视（CATV), 射频分接线缆, 空中 (OTA) 天线 |
|---|

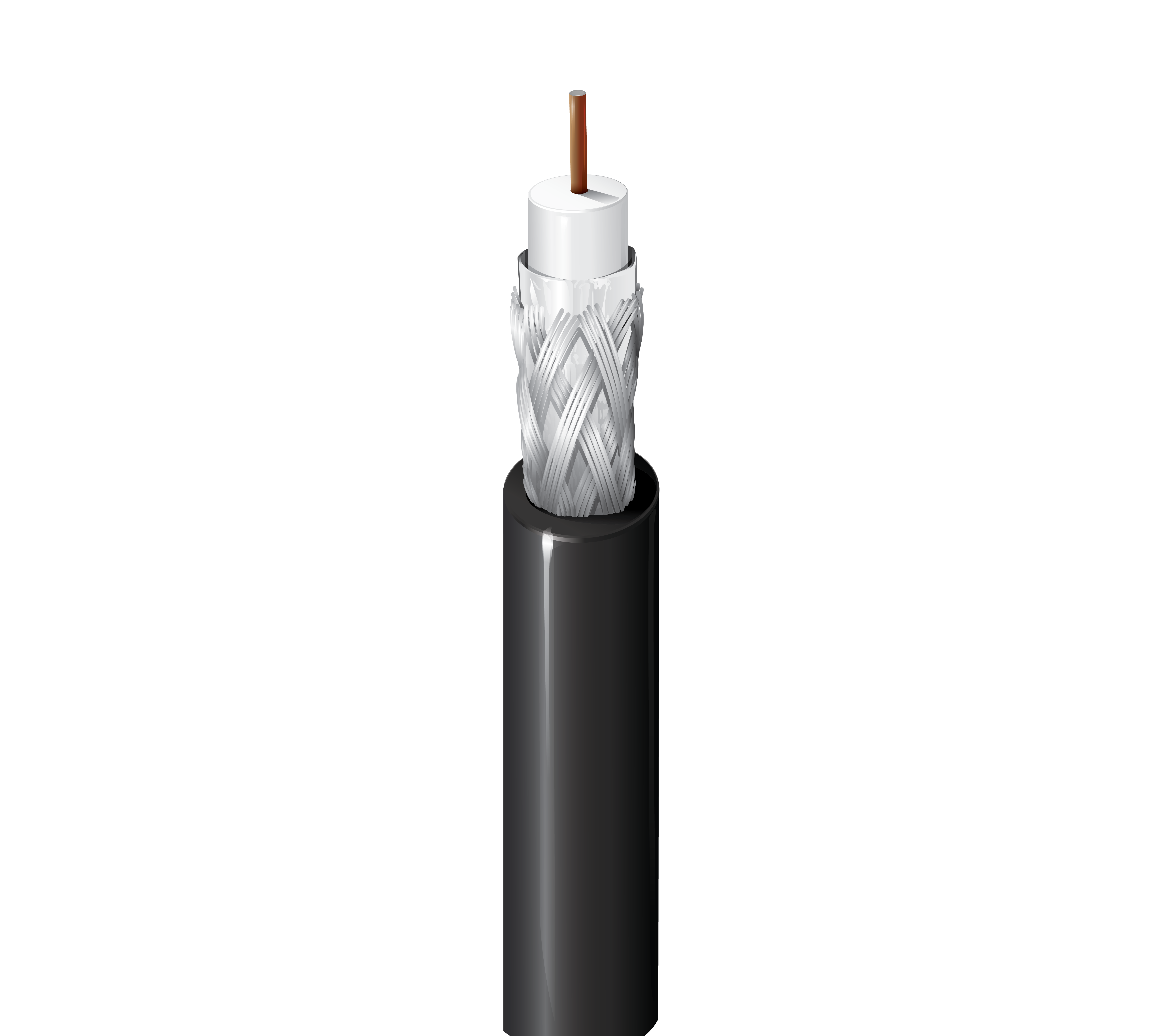

构造详情
|
RG型 |
6 |
|---|
导体
| 尺寸 | 绞合 | 标称直径 | 材料 |
|---|---|---|---|
| 18AWG | 实心 | 0.040英寸 | BCCS - 裸铜包钢 |
绝缘
| 材料 | 标称绝缘直径 | 色标 |
|---|---|---|
| FEP - 氟化乙丙烯（发泡） | 0.170 in（4.32 mm） | 白色 |
外屏蔽
| 层级 | 外屏蔽型 | 材料 | 材料商品名称 | 覆盖率 |
|---|---|---|---|---|
| 1 | 屏蔽胶带 | 三层复合（铝+聚乙烯+铝） | Duobond® II | 100% |
| 2 | 编织 | 铝 | 60% |
外层护套
| 材料 | 标称直径 |
|---|---|
| PVC - 聚氯乙烯 | 0.235 in（5.97 mm） |
|
线缆外廓直径（标称） |
0.235 in（5.97 mm） |
|---|
电气特性
回波损耗
| 频率 | 分钟结构回波损耗 |
|---|---|
| 5 - 1000 MHz | 20 dB |
衰减
| 频率 | 标称衰减 |
|---|---|
| 1 MHz | 0.3 dB/100ft |
| 10 MHz | 0.7 dB/100ft |
| 50 MHz | 1.6 dB/100ft |
| 100 MHz | 2.1 dB/100ft |
| 200 MHz | 2.9 dB/100ft |
| 400 MHz | 4.3 dB/100ft |
| 700 MHz | 6.1 dB/100ft |
| 750 MHz | 6.4 dB/100ft |
| 900 MHz | 7.1 dB/100ft |
| 1000 MHz | 7.6 dB/100ft |
电气设备
| 标称导体DCR | 标称外屏蔽DCR | 导体到屏蔽标称电容 | 标称特性阻抗 | 标称传输速度 |
|---|---|---|---|---|
| 28 Ohm/1000ft | 9欧姆/1000英尺（30欧姆/公里） | 16.3 pF/ft (53.5 pF/m) | 75 Ohm | 83% |
电压
| UL额定电压 |
|---|
| 300 V (CMP) |
机械特性
温度
| 运行 |
|---|
| -20°C至+75°C |
弯曲半径
| 安装最小值 |
|---|
| 3 in (76 mm) |
|
最大拉伸张力 |
150 lb（68 kg） |
|---|---|
|
线缆毛重 |
25 lb/1000ft |
标准与合规性
|
环境适应性 |
室内 - 静压室，室内 |
|---|---|
|
可持续发展 |
CA Prop 65 |
|
阻燃性/遇火反应 |
NFPA 262 |
|
CEC / C（UL）合规性 |
CMP |
|
欧洲指令合规性 |
欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE) |
|
APAC合规性 |
中国RoHS II（GB/T26572-2011） |
|
非静压室编号 |
9116, 9116R |
历史
|
更新和修订 |
修订编号：0.474 修订日期：2025年02月03日 |
|---|
信息
|
更新和修订 |
修订编号：0.474 修订日期：2025年02月03日 |
|---|
零件编号
| 货号 | 颜色 | 收起类型 | 长度 | UPC | 脚注 |
|---|---|---|---|---|---|
| 9116P 010U500 | 黑色 | 非盘绕式 | 500 ft | 612825224501 | |
| 9116P 0101000 | 黑色 | 线盘 | 1,000 ft | 612825224464 | C |
| 9116P 010U1000 | 黑色 | 非盘绕式 | 1,000 ft | 612825224471 | |
| 9116P 8771000 | 自然色 | 线盘 | 1,000 ft | 612825224495 | C |
