产品编号: 9116R

宽带同轴线缆, 6系列, 18 AWG实心BCCS, 箔 + 60%铝编织, PVC护套, CMR

宽带同轴线缆, 6系列, 18 AWG实心裸铜包钢导体, PE绝缘, 箔 + 60%铝编织屏蔽, PVC护套, CMR

  • 可用性：
    全球
  • 全球库存：
    已上市

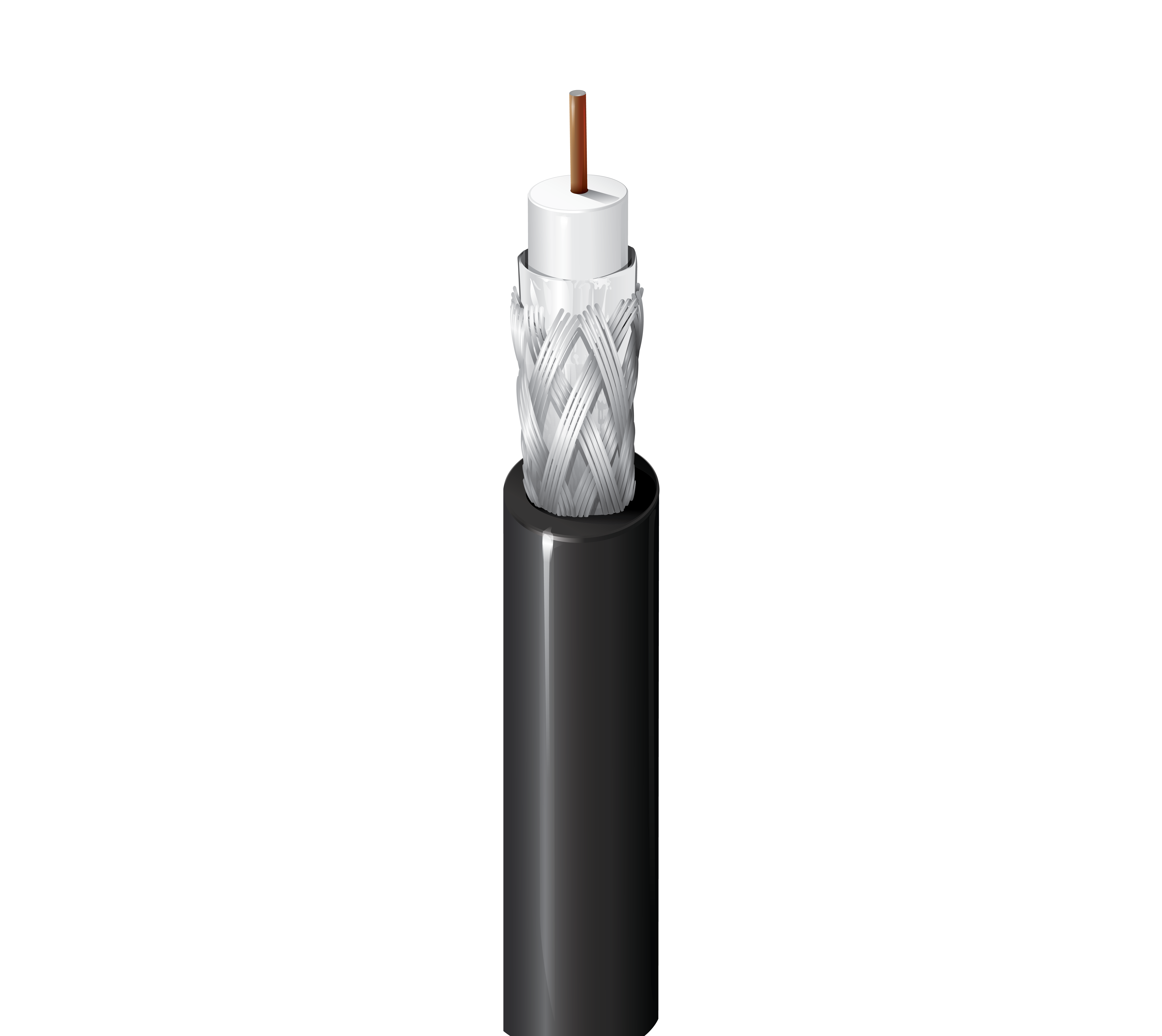

9116R
  • 9116R
1 的 1

规格

报告错误

适合应用

宽带, 有线电视（CATV), 射频分接线缆, 空中 (OTA) 天线

串行型

6

导体

尺寸 绞合 标称直径 材料
18AWG 实心 0.040英寸 BCCS - 裸铜包钢

绝缘

材料 标称绝缘直径 色标
PE——聚乙烯（泡沫） 0.180 in（4.57 mm） 白色

外屏蔽

层级 外屏蔽型 材料 材料商品名称 覆盖率
1 屏蔽胶带 三层复合（铝+聚乙烯+铝） Duobond® II 100%
2 编织 铝 60%

外层护套

材料 标称直径
PVC - 聚氯乙烯 0.275 in（6.99 mm）

线缆外廓直径（标称）

0.275 in（6.99 mm）

回波损耗

频率 分钟结构回波损耗
5 - 1000 MHz 20 dB

衰减

频率 最大衰减值
5 MHz 0.58 dB/100ft
55 MHz 1.60 dB/100ft
211 MHz 3.05 dB/100ft
250 MHz 3.30 dB/100ft
270 MHz 3.37 dB/100ft
300 MHz 3.55 dB/100ft
330 MHz 3.74 dB/100ft
350 MHz 3.85 dB/100ft
400 MHz 4.15 dB/100ft
450 MHz 4.40 dB/100ft
500 MHz 4.66 dB/100ft
550 MHz 4.90 dB/100ft
600 MHz 5.10 dB/100ft
750 MHz 5.65 dB/100ft
870 MHz 6.11 dB/100ft
1000 MHz 6.55 dB/100ft

电气设备

标称导体DCR 标称外屏蔽DCR 导体到屏蔽标称电容 标称特性阻抗 标称传输速度
28 Ohm/1000ft 9欧姆/1000英尺（30欧姆/公里） 16.2 pF/ft (53.1 pF/m) 75 Ohm 83%

电压

UL额定电压
350 V RMS (CMR, CMG)

温度

运行
-30°C至+80°C

弯曲半径

安装最小值
3 in (76 mm)

最大拉伸张力

150 lb（68 kg）

线缆毛重

30 lb/1000ft

环境适应性

室内-立管、室内、户外、耐晒、架空-仅黑色且由承力吊索支撑

可持续发展

CA Prop 65

阻燃性/遇火反应

UL1666垂直立管

NEC/UL合规性

CMR, CATVR, CMG

CEC / C（UL）合规性

CMG

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)

APAC合规性

中国RoHS II（GB/T26572-2011）

其他标准合规性

​​​​​​​ANSI/SCTE 74

静压室编号

9116P

更新和修订

修订编号：0.477 修订日期：2025年02月03日

更新和修订

修订编号：0.477 修订日期：2025年02月03日

零件编号

货号 颜色 收起类型 长度 UPC
9116R 0101000 黑色 线盘 1,000 ft 612825224518
9116R 010U1000 黑色 非盘绕式 1,000 ft 612825224532
