1694SB

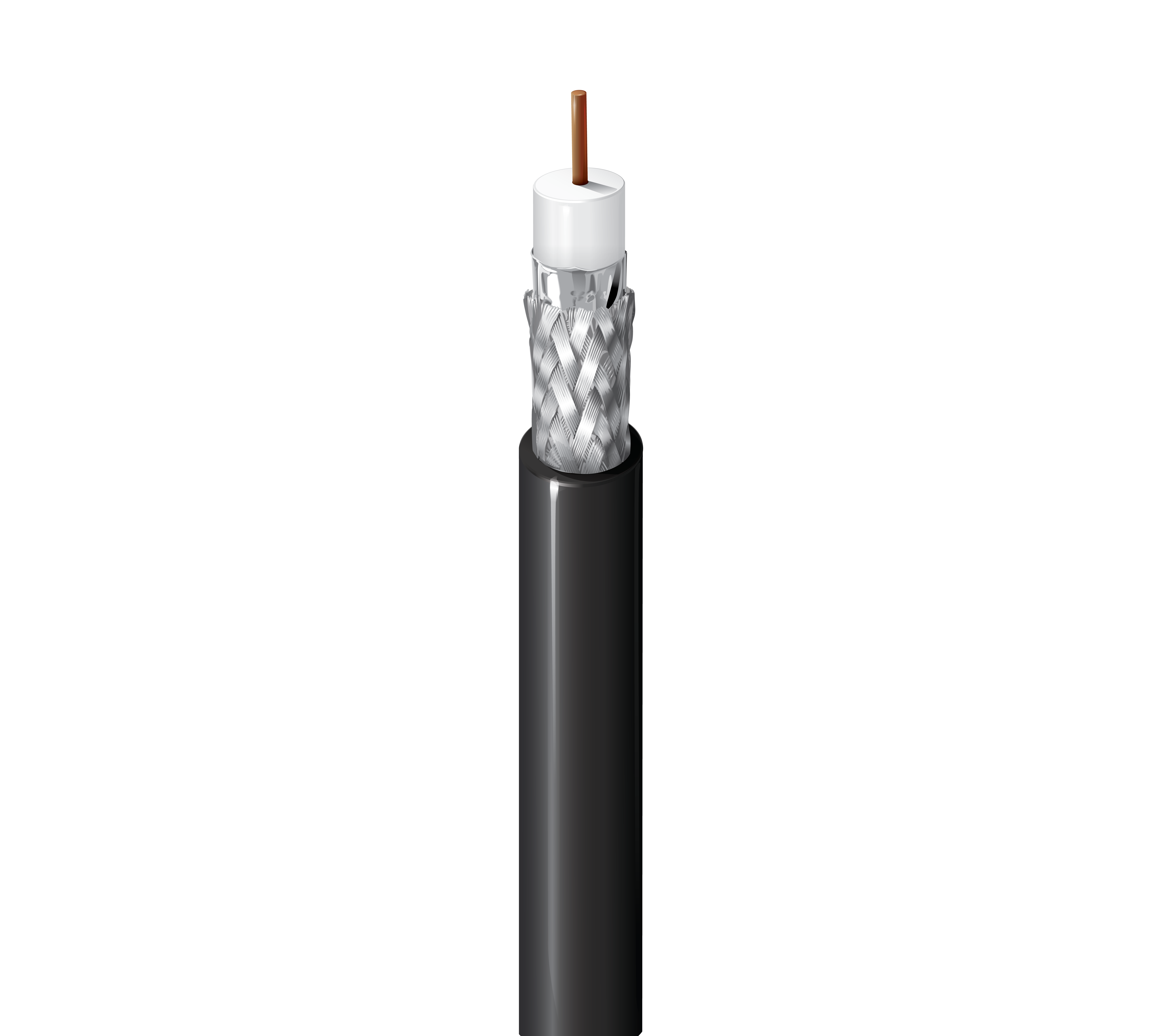

75 欧姆SDI同轴电缆, RG-6, 18 AWG实心裸铜, 箔 + 95% TC编织, LSZH护套, CMG-LS, ABS认证

75 欧姆SDI同轴电缆, RG-6, 18 AWG实心裸铜导体, PE绝缘, 箔 + 95% 镀锡铜编织屏蔽, LSZH护套, CMG-LS, 船用ABS型认证

索取报价

分享

获得产品提醒

规格

报告错误

适合应用	数字视频, HD-SDI 1080p, 用于船舶和近海用途的ABS认证

RG型	6

尺寸	绞合	标称直径	材料
18AWG	实心	0.040英寸	BC - 裸铜

材料	标称绝缘直径	色标
PE——聚乙烯（泡沫）	0.180 in（4.57 mm）	白色

层级	外屏蔽型	材料	材料商品名称	覆盖率
1	屏蔽胶带	三层复合（铝+聚乙烯+铝）	Duofoil®	100%
2	编织	镀锡铜（TC）		95%

材料	标称直径
LSZH - 低烟无卤（阻燃）	0.274 in（6.96 mm）

线缆外廓直径（标称）	0.274 in（6.96 mm）

频率	最低回波损耗
5 - 1600 MHz	23 dB
1600 - 4500 MHz	21 dB

频率	标称衰减
1 MHz	0.24 dB/100ft
3.58 MHz	0.44 dB/100ft
5 MHz	0.52 dB/100ft
7 MHz	0.61 dB/100ft
10 MHz	0.71 dB/100ft
67.5 MHz	1.65 dB/100ft
71.5 MHz	1.69 dB/100ft
88.5 MHz	1.86 dB/100ft
100 MHz	1.95 dB/100ft
135 MHz	2.24 dB/100ft
143 MHz	2.3 dB/100ft
180 MHz	2.57 dB/100ft
270 MHz	3.17 dB/100ft
360 MHz	3.69 dB/100ft
540 MHz	4.6 dB/100ft
720 MHz	5.38 dB/100ft
750 MHz	5.5 dB/100ft
1000 MHz	6.42 dB/100ft
1500 MHz	7.99 dB/100ft
2000 MHz	9.37 dB/100ft
2250 MHz	10.01 dB/100ft
3000 MHz	11.78 dB/100ft
4500 MHz	14.92 dB/100ft

标称导体DCR	标称外屏蔽DCR	导体到屏蔽标称电容	标称特性阻抗	标称传输速度
6.4 Ohm/1000ft	2.8 Ohm/1000ft (9.2 Ohm/km)	16.2 pF/ft (53.1 pF/m)	75 Ohm	82%

UL额定电压
300 （CMG）

UL温度	运行
75°C	-30°C至+75°C

安装最小值
2.75 in（69.9 mm）

最大拉伸张力	69 lb（31 kg）
线缆毛重	42 lb/1000ft

环境适应性	室内/室外，室内，耐日光，架空 - 仅黑色，承力吊索支撑
可持续发展	CA Prop 65
阻燃性/遇火反应	UL1685 FT4荷载，有限烟雾，1202，IEC 60332-1-2，IEC 60332-3-22
CPR合规性	CPR欧洲级：Dca-s1,d1,a1
NEC/UL合规性	CMG-LS
CEC / C（UL）合规性	CMG-ST1
IEEE合规性	标准45第23款
欧洲指令合规性	欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)
英国监管合规性	UKCA标识
APAC合规性	中国RoHS II（GB/T26572-2011）

更新和修订	修订编号：0.520 修订日期：2023年07月03日

零件编号

货号	颜色	收起类型	长度	UPC	脚注
1694SB 0101000	黑色	线盘	1,000 ft	612825120964	C
