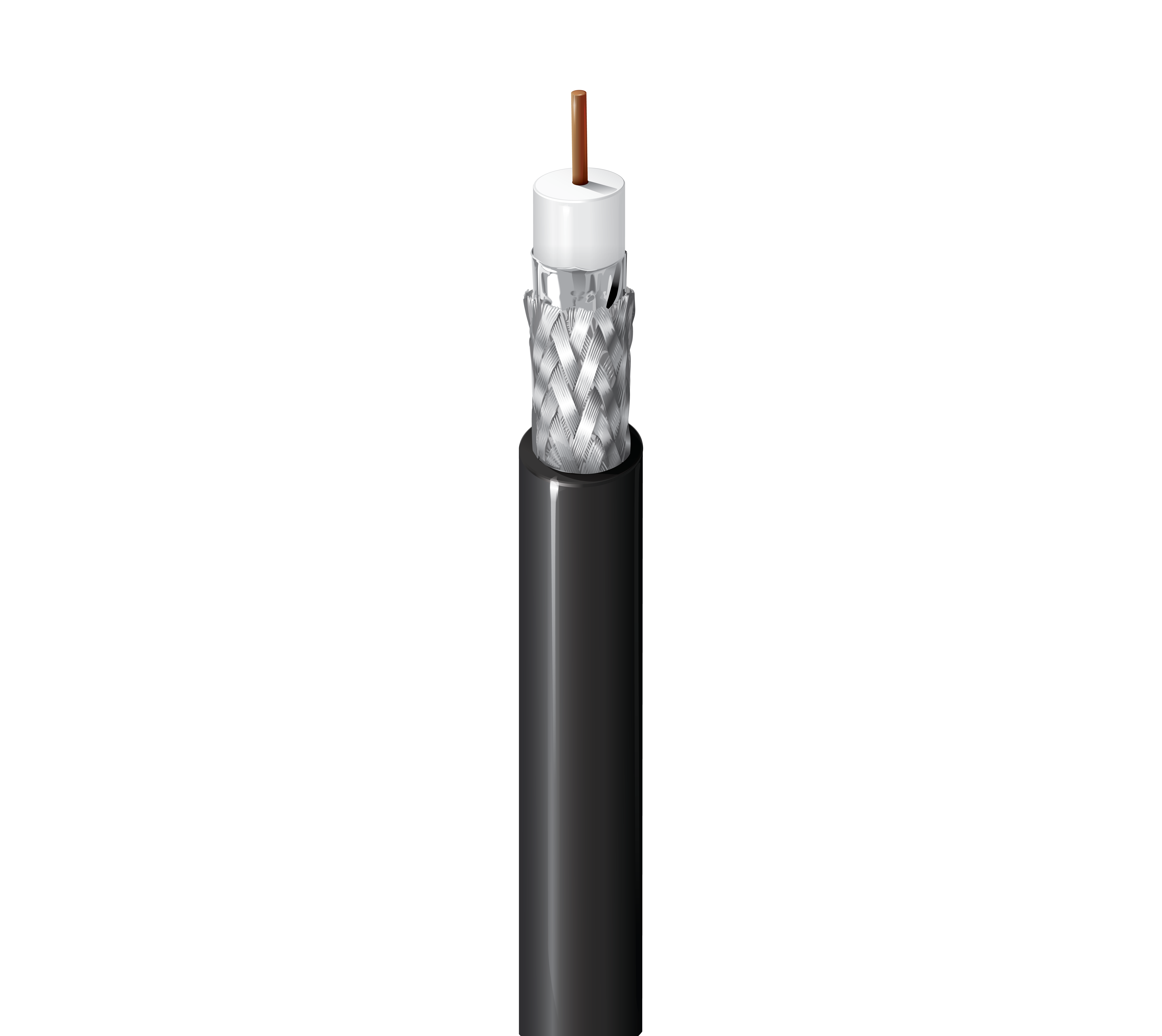

产品编号: 7731SB

75 欧姆 SDI 同轴电缆，RG-11，14 AWG，实心 BC，铝箔 + 95% TC 编织，LSZH Jkt，CMG-LS，ABS 认证

75 欧姆 SDI 同轴电缆，RG-11，14 AWG 实心裸铜导体，PE 绝缘，箔 + 95% 镀锡铜编织屏蔽，LSZH 护套，CMG-LS，船用 ABS 类型认证

  • 上架时间:
    全球
  • 状态:
    有源
7731SB
  • 7731SB
1 的 1

规格

Expand All

适合应用

数字视频，HD-SDI 1080p，经 ABS 认证，适用于船舶和海上使用

RG型

11

导体

Size Stranding Nom. Diameter Material
14 AWG Solid 0.064 in BC - Bare Copper

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 0.280 in (7.11 mm) White

外屏蔽

Layer Outer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duofoil® 100%
2 Braid Tinned Copper (TC) 95%

外层护套

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.400 in (10.2 mm)

线缆外廓直径（标称）

0.400 in (10.2 mm)

回波损耗

Frequency Min. Return Loss
5 - 850 MHz 23 dB
850 - 3000 MHz 21 dB

衰减

Frequency Nom. Attenuation
1 MHz 0.16 dB/100ft
3.58 MHz 0.29 dB/100ft
5 MHz 0.34 dB/100ft
7 MHz 0.39 dB/100ft
10 MHz 0.46 dB/100ft
67.5 MHz 1.05 dB/100ft
71.5 MHz 1.09 dB/100ft
88.5 MHz 1.21 dB/100ft
100 MHz 1.28 dB/100ft
135 MHz 1.47 dB/100ft
143 MHz 1.51 dB/100ft
180 MHz 1.69 dB/100ft
270 MHz 2.09 dB/100ft
360 MHz 2.45 dB/100ft
540 MHz 3.06 dB/100ft
720 MHz 3.58 dB/100ft
750 MHz 3.66 dB/100ft
800 MHz 3.79 dB/100ft
1000 MHz 4.3 dB/100ft
1500 MHz 5.5 dB/100ft
2000 MHz 6.4 dB/100ft
2250 MHz 6.9 dB/100ft
3000 MHz 8.2 dB/100ft
4500 MHz 10.4 dB/100ft

电气设备

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
2.5 Ohm/1000ft 1.5 Ohm/1000ft (4.9 Ohm/km) 16.1 pF/ft (52.8 pF/m) 75 Ohm 84%

电压

UL Voltage Rating
300 V (CMG)

温度

UL Temperature Operating
75°C -30°C to +75°C

弯曲半径

Installation Min.
4 in (100 mm)

最大拉伸张力

145 lb (65.8 kg)

线缆毛重

89 磅/1000 英尺

环境适应性

室内/室外、室内、架空 - 仅黑色且由承力吊索支撑

可持续发展

CA Prop 65

阻燃性/遇火反应

UL1685 FT4 负载，限烟，1202，IEC 60332-1-2，IEC 60332-3-22

CPR合规性

CPR 欧洲分类：Dca-s2、d1、a1

NEC/UL合规性

CMG-LS

CEC / C（UL）合规性

CMG-LS

IEEE合规性

标准 45 第 23 条

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.510 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.510 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
7731SB 0101000 黑色 线盘 1,000 ft 612825354963 C
