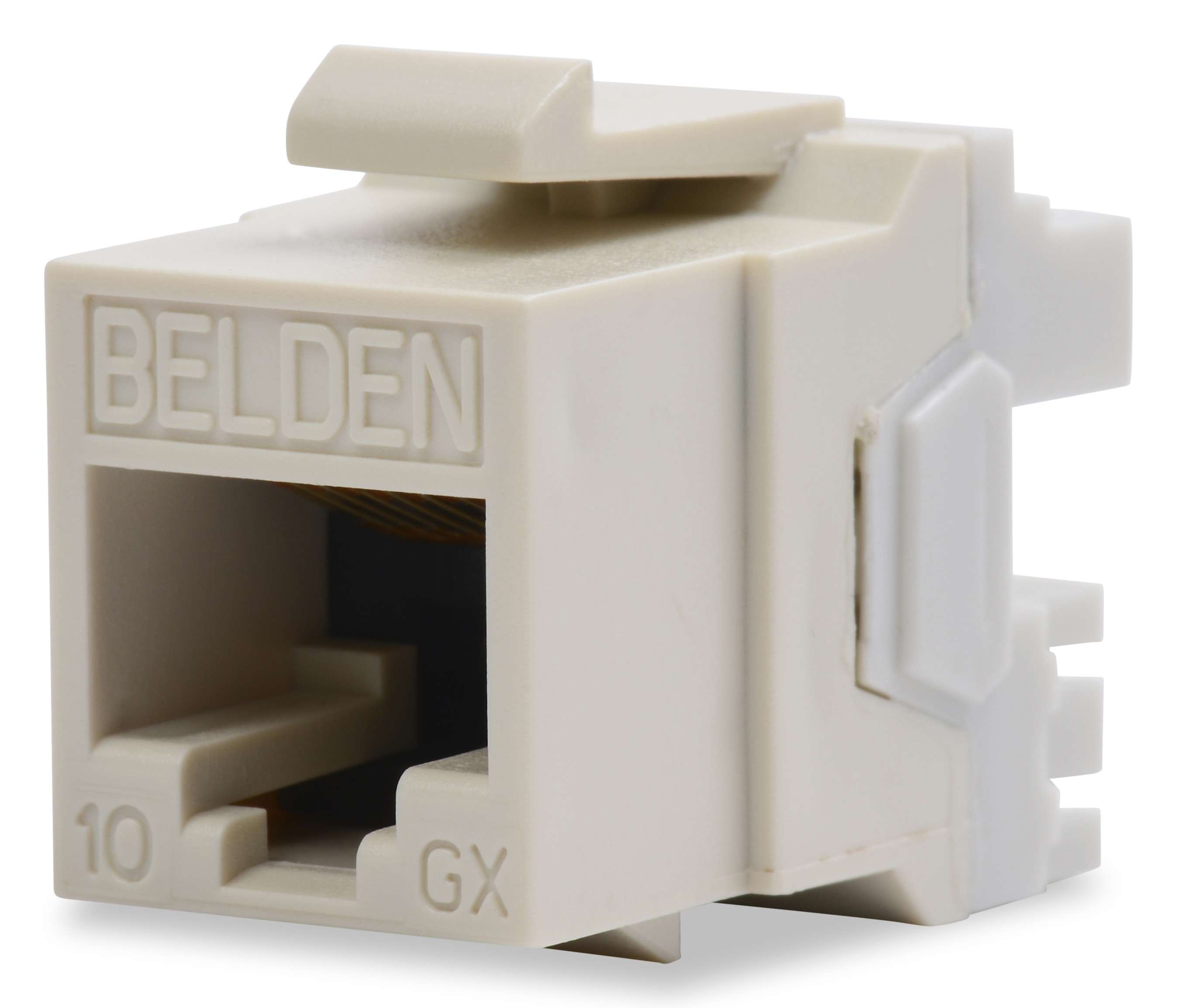

产品编号: 10GX KEYCONNECT插孔

10GX 模块化插孔，6A 类，RJ45，KeyConnect 型

CAT6A KeyConnect插孔有多种颜色可供选择。

  • 上架时间:
    全球
  • 状态:
    有源
10GX KEYCONNECT插孔
5 的 5

规格

Expand All

适合应用

IBDN 系统 10GX、TIA 6A 类、ISO EA 级、10GBASE-T

总高度

0.9 in

总宽度

0.675 in

总体深度

1.17 in

接线图

T568A/B

包装

塑料袋单独包装。 标准包装为 50 个单位。

重量

0.016 lbs

材料

Description Material Type
Front Connection Flexible PCB with 50 µ inch Gold over Nickel Flexible PCB
Rear Connection Phosphor Bronze with Tin Plating over Nickel IDC
Connector Body Plastic - UL94V-0

介电强度

1,000V RMS @ 60 Hz，持续 1 分钟

额定电流

1.500 A

绝缘电阻

500 M-Ohm（最小）

最大接触电阻

20 mOhm

端接电阻

2.5 mOhm

安装温度范围

-10°C 至 +60°C

储存温度范围

-40°C 至 +70°C

工作温度范围

-10°C 至 +60°C

连接器系统兼容性

KeyConnect

工具兼容性

Belden 110 连接工具

插头/插孔兼容性

RJ45，RJ11

端接前端连接

对插连接

端接前端连接耐久性

750 次循环

端接后部连接

IDC连接

端接后部连接耐久性

20 次终止

线缆/连接器固定

15 lbs.

连接器/硬件保持

20 lbs

插头/连接器固定

11.250 lbs

数据类别

6A 类

TIA/EIA合规

6A 类 - TIA 568.2-D，ISO/IEC 11801:2002 修正案 2

其他标准

FCC 第 68 部分, 子部分 F, IEC 60603-7

第三方性能验证

ETL - 已验证 6A 类

环境空间

室内

欧盟指令 2002/95/EC (RoHS)

是

MII 命令 #39（中国 RoHS）

EUP 50

安全认证

ACA, c(UL)us认证

相关零件

兼容KeyConnect面板、适配器、接线盒和配线架

随附零件

1 X-杆

备注

请参阅安装指南 PX103771

更新和修订

修订号：0.460 修订日期：02-20-2026

更新和修订

修订号：0.460 修订日期：02-20-2026


Report An Error

零件编号

货号 颜色 包装
AX102281 杏仁色 单件包装
AX102283 黑色 单件包装
AX104156 蓝色 单件包装
AX104158 棕色 单件包装
AX102282 电白 单件包装
AX102280 灰色 单件包装
AX104155 绿色 单件包装
AX103073 象牙色 单件包装
AX104152 橙色 单件包装
AX104157 紫色 单件包装
AX102288 TIA蓝色 单件包装
AX102290 TIA棕色 单件包装
AX102287 TIA绿色 单件包装
AX102284 TIA橙色 单件包装
AX102289 TIA紫色 单件包装
AX102285 TIA红色 单件包装
AX102286 TIA黄色 单件包装
AX104154 黄色 单件包装
