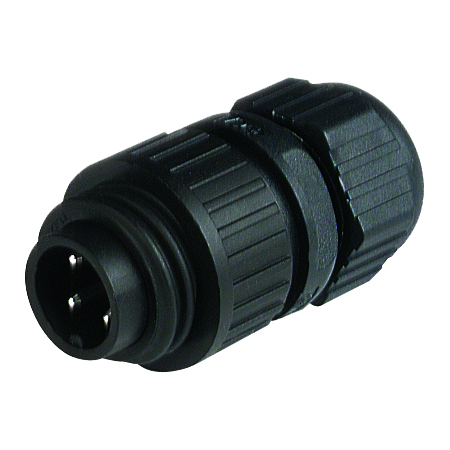

产品编号: CA 3 LS
CA - 现场可连接公头直型连接器 | 触点数量：4 (3+PE) | 400 V / 16 A | cURus
产品系列
电源连接器
面 1 产品子系列
CA（4、6 个联系人）
连接器类型
可现场连接
连接器子类型
CA电源系列
第1面 接触类型/性别
引脚触点/公头
连接器设计
CA | 男 | 4 极 | 0°
引脚数
4(3+聚乙烯（PE）
屏蔽类型
无屏蔽
连接类型
外螺纹（连接螺钉）
额定电压
250 V DC / 400 V AC
额定冲击电压
6.0 kV
工作电压
230 V DC, 400V AC
额定电流
10 A 直流，16 A 交流（1.5 毫米²）
侧面 1 接触电阻
≤ 10 mOhm
螺丝端子
电缆接头
TR22
横截面
0.5 毫米² 至 2.5 毫米² （20 AWG 至 14 AWG）
应力释放
夹紧圈
适用线缆
垫圈 1： Ø 6 毫米至 Ø 9 毫米, 垫圈 2： Ø 9 毫米至 Ø 12 毫米
环境温度（运行）*
-40 °C 至 +90 °C
温度范围（垫圈）
防护等级/IP等级**
IP66、IP67
第 1 面设计标准
DIN EN 61984 (VDE 0627)
第一面污染程度
3 根据。符合 DIN EN 60664-1 (VDE 0110-1)
间隙/爬电距离
DIN EN 60664-1 (2008/01)；VDE 0110-1
触点基材
黄铜（铜锌）
第1面 触点镀层
铜银合金（铜/银）
触点载体材料
尼龙 66 （PA 66 GF）
触点载体颜色
黑色
阻燃等级（触点载体）
UL 94 V-0
阻燃等级（外壳）
UL 94 V-2
线缆接头材料
尼龙 66 （PA 66）
线缆接头垫圈
丁腈橡胶
线缆接头颜色
阻燃等级（线缆接头）
连接件材料
阻燃等级（连接件）
垫圈材质
紧固力矩（接触螺钉）
M3: (30-35) Ncm
紧固扭矩（线缆接头）
TR22：150-200 Ncm
对接连接器/适配
934-125-100 CA 3 LD（现场可连接，直型）， 934-129-100 CA 3 W LD（现场可连接，斜型）， 932-321-100 CA 3 GD（插座，直型）
需单独订购配件
防尘帽;831 530 400
UL申请号
E95522
UL
cURus
VDE
VDE 注册号 2745
耐油性
是
注意降额
* 注意降额
防护等级/IP等级 注
根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级
注
请勿在施加负载时连接或断开。 连接器采用密封袋包装，并放置在无硫纸箱中，以保护触点免受硫化银的侵害。& nbsp; 一旦打开包装，客户有责任正确存放连接器，以防止在存储过程中受到环境因素的损害。
