产品编号: CA 6 LD

CA - 母头 0° |#Contacts： 7 |250 V |cURus

CA - 可现场连接的母直型连接器 | #联系人：7 (6+PE) | 250 伏/10 安 |库鲁斯

  • 上架时间:
    全球
  • 状态:
    有源

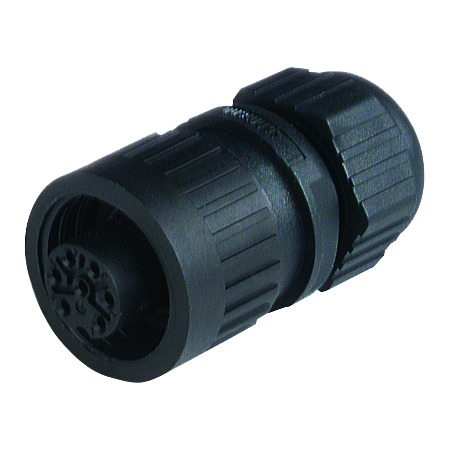

CA 6 LD
  • CA 6 LD
1 的 1

规格

Expand All

产品系列

电源连接器

面 1 产品子系列

CA（4、6 个联系人）

连接器类型

可现场连接

连接器子类型

CA电源系列

第1面 接触类型/性别

插座触点/母头

连接器设计

CA | 女 | 6 极 | 0°

引脚数

7(6+聚乙烯（PE）

屏蔽类型

无屏蔽

连接类型

内螺纹（连接螺母）

额定电压

250 V AC/DC

额定冲击电压

4.0 kV

工作电压

230 V AC/DC

额定电流

10 A（0.75 毫米²）

接触电阻

≤ 10 mOhm

连接类型

焊接

电缆接头

TR22

横截面

最大 0.75 毫米²

应力释放

夹紧圈

适用线缆

垫圈 1： Ø 6 毫米至 Ø 9 毫米, 垫圈 2： Ø 9 毫米至 Ø 12 毫米

环境温度（运行）*

-40 °C 至 +90 °C

温度范围（垫圈）

-40 °C 至 +90 °C

防护等级/IP等级**

IP66、IP67

设计标准

DIN EN 61984 (VDE 0627)

污染等级

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

间隙/爬电距离

DIN EN 60664-1 (2008/01)；VDE 0110-1

触点基材

黄铜（铜锌）

第1面 触点镀层

铜银合金（铜/银）

触点载体材料

尼龙 66 （PA 66 GF）

触点载体颜色

黑色

阻燃等级（触点载体）

UL 94 V-0

阻燃等级（外壳）

UL 94 V-0

线缆接头材料

尼龙 66 （PA 66）

线缆接头垫圈

丁腈橡胶

线缆接头颜色

黑色

阻燃等级（线缆接头）

UL 94 V-0

连接件材料

尼龙 66 （PA 66 GF）

阻燃等级（连接件）

UL 94 V-0

垫圈材质

丁腈橡胶

紧固扭矩（线缆接头）

TR22: min. 250 Ncm

对接连接器/适配

934-126-100 CA 6 LS（现场可连接，直型）， 934-130-100 CA 6 W LS（现场可连接，斜型）， 932-326-100 CA 6 GS（插座，直型）

需单独订购配件

防尘帽;831 532 400

UL申请号

E95522

UL

cURus

VDE

VDE 注册号 2745

耐油性

是

注意降额

* 注意降额

防护等级/IP等级 注

根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级

注

请勿在施加负载时连接或断开。
连接器采用密封袋包装，并放置在无硫纸箱中，以保护触点免受硫化银的侵害。& nbsp; 一旦打开包装，客户有责任正确存放连接器，以防止在存储过程中受到环境因素的损害。

注意降额

* 注意降额

防护等级/IP等级 注

根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级

注

请勿在施加负载时连接或断开。
连接器采用密封袋包装，并放置在无硫纸箱中，以保护触点免受硫化银的侵害。& nbsp; 一旦打开包装，客户有责任正确存放连接器，以防止在存储过程中受到环境因素的损害。


Report An Error

零件编号

货号 商品描述 外壳颜色 外壳材料 线缆接头材料
934127100 CA 6 LD 黑色 PA 66 PA 66
934127102 CA 6 LD blau / 蓝色 蓝色 PA 6 PA 6
934127101 CA 6 LD rot / 红色 红色 PA 6 PA 6
934127107 CA 6 LD weiss / 白色 白色 PA 6 PA 6
