产品编号: 0936 DMC 351

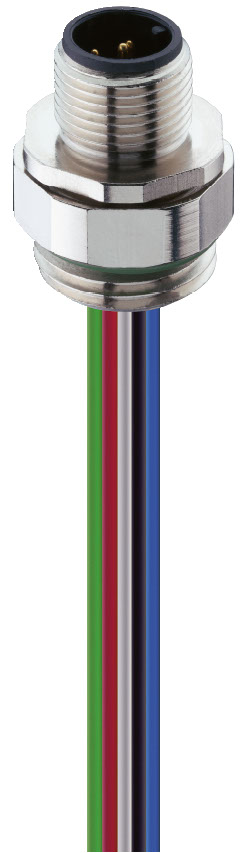

M12 标准传感器/执行器插座连接器：公头，前部安装可定位，M12 - 配合侧，绞合线 - 连接侧，5 针，A 编码，非屏蔽，金属灰色外壳，50 V AC / 60 V DC，4 A

M12 标准传感器/执行器插座连接器：公头，前部安装可定位，M12 - 配合侧，绞合线 - 连接侧，5 针，A 编码，非屏蔽，金属灰色外壳，50 V AC / 60 V DC，4 A

  • 上架时间:
    全球
  • 状态:
    有源
0936 DMC 351
  • 0936 DMC 351
1 的 1

规格

Expand All

前视图

Pin 1 Pin 2 Pin 3 Pin 4 Pin 5
green red black white blue

产品系列

传感器/执行器连接器

面 1 产品子系列

M12 标准

配接侧

M12

连接侧

绞合线

连接器类型

插座

第1面 接触类型/性别

公头

连接器设计

正面安装（可定位）

引脚数

5

1侧编码

A

连接类型

螺丝锁定

额定电压

60 V

额定电压（UL）

30 V AC/DC

额定冲击电压

1.5 kV

工作电压

50 V AC / 60 V DC

额定电流

4 A

额定电流（UL）*

4 A

接触电阻

≤ 10 mOhm

绝缘电阻

˃ 10^9 欧姆

插拔次数

≤ 100

连接类型

焊接

螺纹尺寸

M16x1.5

螺纹材料

铜锌

螺纹镀层

镀镍

环境温度（运行）*

- 25 °C - + 85 °C

工作温度（UL）

最大 + 50 °C

防护等级/IP等级**

IP65、IP67

设计标准

IEC 61076-2-101

污染等级

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

间隙/爬电距离

DIN EN 60664-1 (2008/01)；VDE 0110-1

过压类别

III类，依据DIN EN 60664-1 (VDE 0110-1)

触点基材

铜锌

第1面 触点镀层

铜/金

触点载体材料

PA

触点载体颜色

黑色

阻燃等级（触点载体）

UL 94 V-0

是否封装

是

外壳材料

铜锌

外壳电镀

镀镍

外壳颜色

银色

连接件材料

铜锌

连接件镀层

镀镍

O形圈材料

FKM

紧固扭矩（连接件）

M 12x1：（50-60）Ncm，手紧

线缆编号

908 44

导体尺寸

0.227 mm²

电线数量

5

导体材料

铜

电线绝缘材料

PVC

绝缘线径

ø 1.45 毫米 ± 0.1 毫米

环境温度（固定安装）

- 40 °C - + 90 °C

环境温度（活动安装）

- 20 °C - + 90 °C

UL线缆类型

AWM: 1007

阻燃等级（线缆护套）

DIN EN 60332-1-2、VDE 0482-332-1-2、IEC 60332-1-2、UL-VW1、CSA-FT1

缆芯颜色

黑色，白色，蓝色，红色，绿色

UL申请号

E315587

UL

cURus

RoHS合规

是

注意降额

* 注意降额

防护等级/IP等级 注

* 仅当与 Hirschmann / Lumberg 连接器组合安装和锁定时。 在安装方面，必须采取适当的措施来确保密封性。

注

插座连接器的结构设计适用于 IP67 产品。 为了实现此保护等级，必须相应地设计估计位置。 更多详细信息请参阅 IEC 61076-2-101。

UL说明

插座连接器的设计适用于 IP67 产品。 为了实现此防护等级，必须相应地设计预估位置。 更多详细信息请参阅 IEC 61076-2-101

注意降额

* 注意降额

防护等级/IP等级 注

* 仅当与 Hirschmann / Lumberg 连接器组合安装和锁定时。 在安装方面，必须采取适当的措施来确保密封性。

注

插座连接器的结构设计适用于 IP67 产品。 为了实现此保护等级，必须相应地设计估计位置。 更多详细信息请参阅 IEC 61076-2-101。

UL说明

插座连接器的设计适用于 IP67 产品。 为了实现此防护等级，必须相应地设计预估位置。 更多详细信息请参阅 IEC 61076-2-101


Report An Error

零件编号

货号 商品描述 线缆长度
26432 0936 DMC 351 0.3 m
