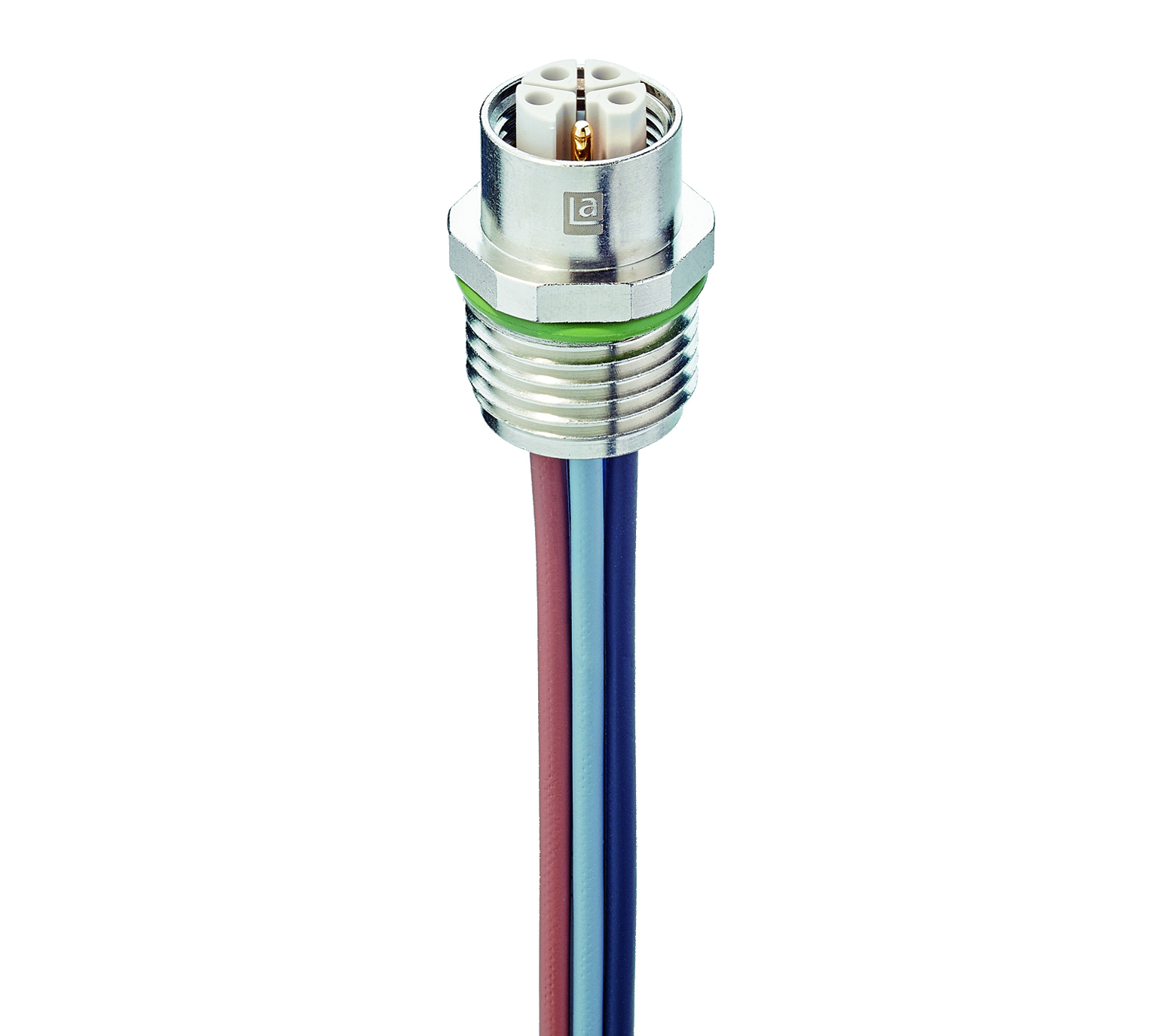

产品编号: RKF6S 5L-034

M12 电源插座 | 母头前置式 → 开口端，5 针 L 型，(2.50 mm²) 14 AWG，63 V / 24 A

M12 电源插座 | M12 母头前置安装，触点数：5 (4+FE)，l 型 → 开口端 | 连接线：mPPE；2.50 mm² (14 AWG) | 63 V / 24 A

  • 上架时间:
    全球
  • 状态:
    有源
RKF6S 5L-034
5 的 5

规格

Expand All

前视图

Pin 1 Pin 2 Pin 3 Pin 4 FE
brown white blue black pink

产品系列

电源连接器

面 1 产品子系列

M12 电源

连接器类型

插座

第1面 接触类型/性别

插座触点/母头

连接器设计

插座 | M12 母头 | 前置式

引脚数

5(4+ FE)

1侧编码

L

屏蔽类型

屏蔽

连接类型

连接螺母

额定电压

63 V

额定电压（UL）

63 V

额定冲击电压

1.5 kV

工作电压

60 V AC/DC

额定电流

24 A

额定电流（UL）*

16 A（UL 认证）;产品设计符合UL 20 A要求，尚未通过认证;A UL 20 A 认证过程可根据特殊要求根据与我们签订的单独协议启动。

侧面 1 接触电阻

≤ 10 mOhm

绝缘电阻

˃ 10^9 欧姆

插拔次数

≤ 100

环境温度（运行）*

-40 °C 到 +125 °C，注意降额

防护等级/IP等级**

IP65、IP67、IP69K

第 1 面设计标准

IEC 61076-2-111

第一面污染程度

3 符合 IEC 60664-1

间隙/爬电距离

IEC 60664-1 (2020-05)

过压类别

III. 符合 IEC 60664-1 标准

触点基材

铜镍合金（CuNi）

第1面 触点镀层

铜镀金（铜/金）

触点载体材料

玻璃纤维增​​强聚对苯二甲酸丁二醇酯（PBT GF）

触点载体颜色

灰色

阻燃等级（触点载体）

UL 94 V-2

外壳材料

铜合金（CuZn）

外壳电镀

镍（镍）

外壳颜色

银

连接件材料

铜合金（CuZn）

连接件镀层

镍（镍）

屏蔽材料

铜锌镀镍

O形圈材料

氟橡胶（FKM）

垫圈材质

氟橡胶 (FKM) | 面板密封垫，包装内含

安装类型

M16x1,5

需单独订购配件

面板螺母：ID：25049 名称：RSKFM 16

线缆编号

034

导体尺寸

2.5 mm²

电线数量

5

导体材料

铜

电线绝缘材料

改性聚苯醚（mPPE）

绝缘线径

Ø 2.50 毫米 | 0.098"

UL线缆类型

AWM 型 11028

阻燃等级（线缆护套）

UL 1581 VW-1

UL申请号

E497237

UL

UL 2237；cULus

RoHS合规

是

无卤

DIN VDE 0472 T.815

耐油性

是

注意降额

* 注意降额

防护等级/IP等级 注

根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级

注

1. 请勿在施加负载时连接或断开。

产品特性

为确保入口保护，请在连接前检查 O 形圈的位置。 位置不正确的 O 形圈会导致入口保护潜在故障。

注意降额

* 注意降额

防护等级/IP等级 注

根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级

注

1. 请勿在施加负载时连接或断开。

产品特性

为确保入口保护，请在连接前检查 O 形圈的位置。 位置不正确的 O 形圈会导致入口保护潜在故障。

Report An Error

零件编号

货号 商品描述 线缆长度
934980452 RKF6S 5L-034/0,2 M 0.2 m
934980456 RKF6S 5L-034/0,5 M 0.5 m
