产品编号: RSRK 50-877

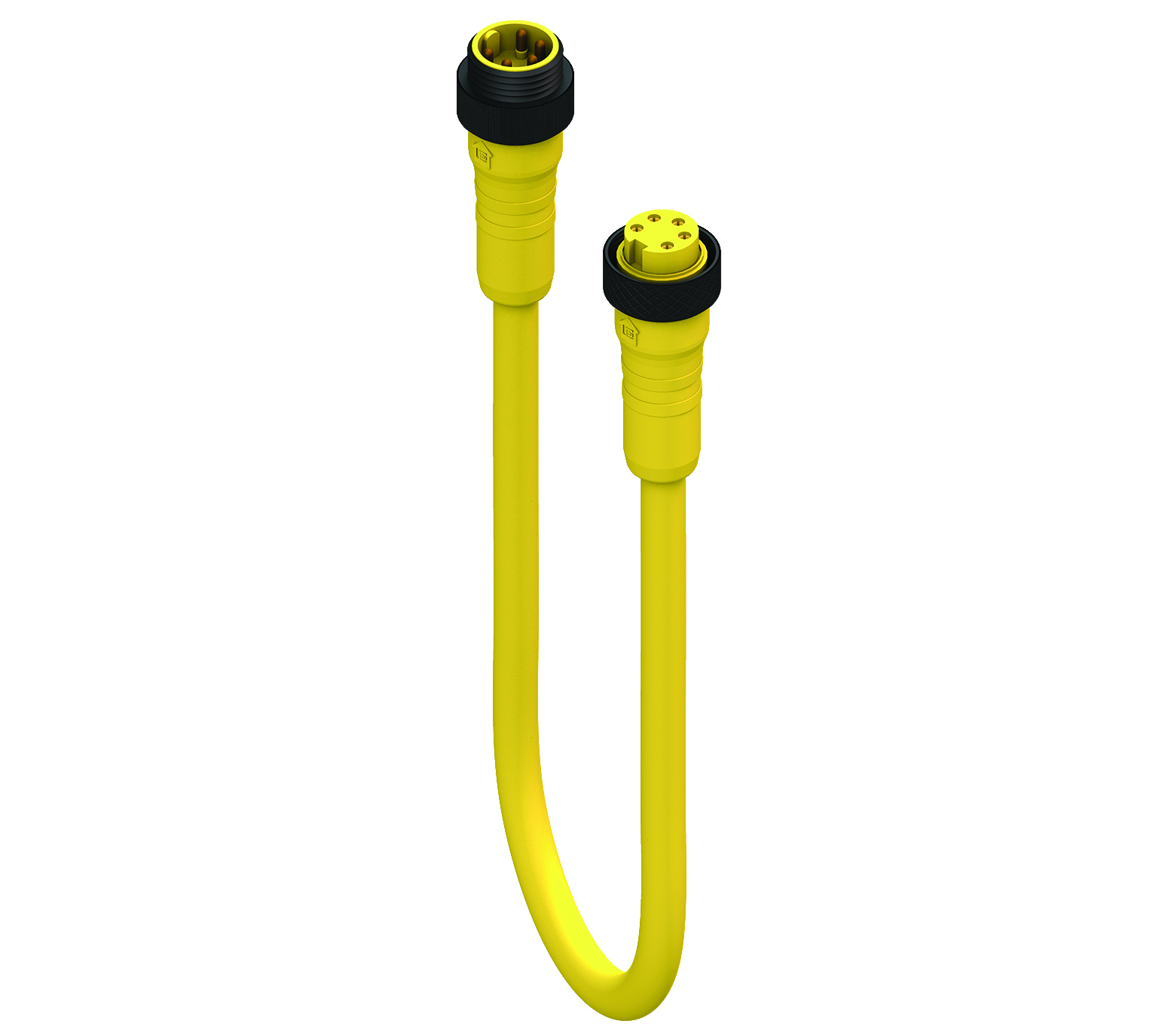

7/8 英寸双端电源线组：公头直型转母头直型，5 针，黄色主体，600 V (UL)，8 A (UL)；TPE 黄色电缆，16 AWG
RSRK 50-877 - 7/8 英寸双端电源线组：公头直型转母头直型，5 针，黄色主体，600 V (UL)，8 A (UL)；TPE 黄色电缆，16 AWG
-
上架时间:
全球
-
状态:
有源
- 规格
- 零件编号
- 资源
规格
1侧表面视图
|
产品系列 |
电源连接器 |
|---|---|
|
连接器类型 |
预铸线，双端 |
|
屏蔽类型 |
无屏蔽 |
|
额定电压 |
600 V |
|
额定电压（UL） |
600 V |
|
额定电流 |
8 A |
|
额定电流（UL）* |
8 A |
1侧技术数据
|
面 1 产品子系列 |
迷你 7/8" |
|---|---|
|
第1面 接触类型/性别 |
引脚触点/公头 |
|
连接器设计 |
模压成型 | 7/8" 男款 | 直筒型 |
|
连接类型 |
外螺纹，连接螺钉 |
|
引脚数 |
5（4+PE） |
|
1侧编码 |
A |
|
侧面 1 接触电阻 |
≤ 10 mOhm |
|
绝缘电阻 |
˃ 10^9 欧姆 |
|
环境温度（运行）* |
-40°C 至 +90°C |
|
防护等级/IP等级** |
IP65、IP67、NEMA 6P |
|
触点基材 |
铜合金（CuZn） |
|
第1面 触点镀层 |
银镀金 |
|
触点载体材料 |
热塑性聚氨酯 （TPU） |
|
触点载体颜色 |
黄色 |
|
成型主体材料 |
热塑性聚氨酯 （TPU） |
|
成型主体颜色 |
黄色 |
|
连接件材料 |
铝（铝） |
|
连接件镀层 |
阳极氧化黑色 |
线缆数据
|
线缆编号 |
877 |
|---|---|
|
导体尺寸 |
16 AWG |
|
电线数量 |
5 |
|
最小弯曲半径（固定安装） |
˃ 5 x D |
|
最小弯曲半径（活动安装） |
˃ 10 x D |
|
弯曲次数 |
500 万 |
|
导体材料 |
铜 |
|
线缆护套材料 |
热塑性弹性体 （TPE） |
|
线缆护套颜色 |
黄色 |
|
线缆直径D |
Ø 9.40 毫米 | 0.370" |
|
电线绝缘材料 |
聚氯乙烯 （PVC） |
|
绝缘线径 |
Ø 2.56 毫米 | 0.101" |
|
环境温度（固定安装） |
-30 °C 至 +90 °C |
|
环境温度（活动安装） |
+ 5 °C 到 +90 °C |
|
环境温度（固定安装短期 100h） |
-30 °C 至 +90 °C |
|
环境温度（拖链安装） |
+ 5 °C 到 +90 °C |
|
UL线缆类型 |
UL： NEC TC-ER型 （UL 1277） |
|
阻燃等级（线缆护套） |
UL 1685, CSA FT4, IEEC 1202 |
|
线缆特性 |
耐油、耐冷却液、抗振、抗紫外线、耐磨损、耐焊接火花、连续柔性 |
技术数据第 2 面
|
面 2 产品子系列 |
迷你 7/8" |
|---|---|
|
第 2 面接触类型/性别 |
插座触点/母头 |
|
连接器设计，第 2 面 |
模压成型 | 7/8" 女性 | 直女 |
|
附件类型，侧面 2 |
内螺纹，连接螺母 |
|
引脚数，第 2 侧 |
5（4+PE） |
|
编码，第 2 面 |
A |
|
接触电阻，第 2 面 |
≤ 10 毫欧姆 |
|
环境温度（运行），第 2 侧* |
-40°C 至 +90°C |
|
工作温度（UL），第 2 面 |
- 30 °C - + 90 °C |
|
防护等级/IP 等级，侧面 2** |
IP65、IP67、NEMA 6P |
|
接触基材，第 2 面 |
铜合金（CuZn） |
|
触点镀层，第 2 面 |
Au/Ag |
|
接触承载材料，第 2 面 |
热塑性聚氨酯 （TPU） |
|
联系人颜色，第 2 面 |
黄色 |
|
模制主体材料，侧面 2 |
热塑性聚氨酯 （TPU） |
|
模压机身颜色，第 2 面 |
黄色 |
|
附件材料，第 2 面 |
铝（铝） |
|
附件电镀，侧面 2 |
阳极氧化黑色 |
|
注释，第 2 面 |
请勿在施加负载时连接或断开 |
认证
|
UL申请号 |
E104696 |
|---|---|
|
UL |
UL认可 |
安全 & 环境合规性
|
RoHS合规 |
是 |
|---|
耐受性
|
无卤 |
否 |
|---|---|
|
耐油性 |
耐油 II |
备注
|
防护等级/IP等级 注 |
根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级 |
|---|---|
|
注意降额 |
声明降额 |
信息
|
防护等级/IP等级 注 |
根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级 |
|---|---|
|
注意降额 |
声明降额 |
零件编号
| 货号 | 商品描述 | 线缆长度 |
|---|---|---|
| 20123 | RSRK 50-877/3 M | |
| 8241 | RSRK 50-877/2 M | |
| 9200 | RSRK 50-877/10 M | |
| 20635 | RSRK 50-877/0,6 M | |
| 18344 | RSRK 50-877/12 M | |
| 20634 | RSRK 50-877/0,3 M | |
| 9198 | RSRK 50-877/1 M | |
| 9199 | RSRK 50-877/5 M | |
| 1074 | RSRK 50-877/20 M | |
| 500004448 | RSRK 50-877/0.3 米 | 0.3 m |
| 500003375 | RSRK 50-877/0.5 米 | 0.5 m |
| 500004449 | RSRK 50-877/0.6 米 | 0.6 m |
| 500003252 | RSRK 50-877/1M | 1 m |
| 500003200 | RSRK 50-877/2M | 2 m |
| 540003442 | RSRK 50-877/2.5 米 | 2.5 m |
| 500003196 | RSRK 50-877/3M | 3 m |
| 500003376 | RSRK 50-877/4M | 4 m |
| 500003199 | RSRK 50-877/5M | 5 m |
| 500003377 | RSRK 50-877/6M | 6 m |
| 500003378 | RSRK 50-877/7M | 7 m |
| 500003329 | RSRK 50-877/8M | 8 m |
| 500004220 | RSRK 50-877/9M | 9 m |
| 500003197 | RSRK 50-877/10M | 10 m |
| 500003379 | RSRK 50-877/12M | 12 m |
| 500003328 | RSRK 50-877/13M | 13 m |
| 500003304 | RSRK 50-877/15M | 15 m |
| 500003198 | RSRK 50-877/20M | 20 m |
| 500004063 | RSRK 50-877/22M | 22 m |
| 500003303 | RSRK 50-877/25M | 25 m |
| 500003302 | RSRK 50-877/30M | 30 m |
| 500003444 | RSRK 50-877/35M | 35 m |
| 500003380 | RSRK 50-877/40M | 40 m |
| 500004070 | RSRK 50-877/45M | 45 m |
| 500003381 | RSRK 50-877/50M | 50 m |
| 500004069 | RSRK 50-877/55M | 55 m |
| 500003382 | RSRK 50-877/60M | 60 m |
| 500003383 | RSRK 50-877/70M | 70 m |
| 500003384 | RSRK 50-877/80M | 80 m |
