电源连接器-RSWRK 601A-896

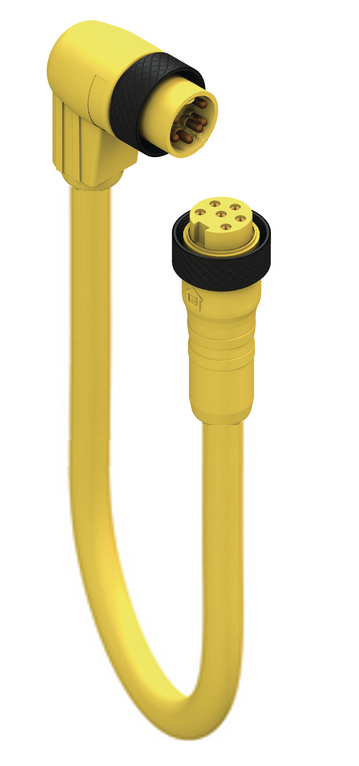

RSWRK 601A-896 - 7/8 英寸双端电源线组：公头弯角转母头直角，6 针，黄色主体，600 V (UL)，8 A (UL)；TPE 黄色电缆，16 AWG

上架时间:

全球
状态:

有源

报价

Lumberg Automation

RSWRK 601A-896

规格
零件编号
资源

规格

1侧表面视图

产品系列	电源连接器
连接器类型	预铸线，双端
屏蔽类型	无屏蔽
额定电压	600 V
额定电流	5 A

1侧技术数据

面 1 产品子系列	迷你 7/8"
第1面接触类型/性别	引脚触点/公头
连接器设计	模压成型 \| 7/8" 男性 \| 斜角
连接类型	内螺纹，连接螺母
引脚数	6
1侧编码	A
侧面 1 接触电阻	≤ 10 mOhm
环境温度（运行）*	- 30 °C - + 90 °C
防护等级/IP等级**	IP65、IP67、NEMA 6P
触点基材	铜合金（CuZn）
第1面触点镀层	银镀金
触点载体材料	热塑性聚氨酯（TPU）
触点载体颜色	黄色
成型主体材料	热塑性聚氨酯（TPU）
成型主体颜色	黄色
连接件材料	铝（铝）
连接件镀层	阳极氧化黑色

线缆数据

线缆编号	896
导体尺寸	16 AWG（65/34）
电线数量	6
最小弯曲半径（活动安装）	˃ 10 x D
导体材料	绞合，裸铜
线缆护套材料	TPE
线缆护套颜色	黄色
线缆直径D	Ø10.18 mm
电线绝缘材料	PVC-尼龙
绝缘线径	Ø 2.56 毫米 \| 0.101"
环境温度（固定安装）	-30 °C 至 +90 °C
UL线缆类型	TC-ER (90°C 干/75°C 湿）600 V
阻燃等级（线缆护套）	FT4/IEEE 1202
线缆特性	耐油、耐冷却液、抗振、抗紫外线、耐磨损、耐焊接火花、连续柔性

技术数据第 2 面

面 2 产品子系列	迷你 7/8"
第 2 面接触类型/性别	插座触点/母头
连接器设计，第 2 面	模压成型 \| 7/8" 女性 \| 直女
附件类型，侧面 2	内螺纹，连接螺母
引脚数，第 2 侧	6
编码，第 2 面	A
接触电阻，第 2 面	≤ 10 毫欧姆
工作温度（UL），第 2 面	- 30 °C - + 90 °C
防护等级/IP 等级，侧面 2**	IP65、IP67、NEMA 6P
接触基材，第 2 面	铜合金（CuZn）
触点镀层，第 2 面	Au/Ag
接触承载材料，第 2 面	热塑性聚氨酯（TPU）
联系人颜色，第 2 面	黄色
模制主体材料，侧面 2	热塑性聚氨酯（TPU）
模压机身颜色，第 2 面	黄色
附件材料，第 2 面	铝（铝）
附件电镀，侧面 2	阳极氧化黑色
注释，第 2 面	请勿在施加负载时连接或断开

认证

UL申请号	E104696
UL	UL认可

安全 & 环境合规性

RoHS合规	是

备注

防护等级/IP等级注	根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级
注意降额	声明降额

信息

防护等级/IP等级注	根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级
注意降额	声明降额

Report An Error

零件编号

货号	商品描述	线缆长度
540001917	RSWRK 601A-896/4M	4 m
