产品编号: RST 5-RKT 5-1008

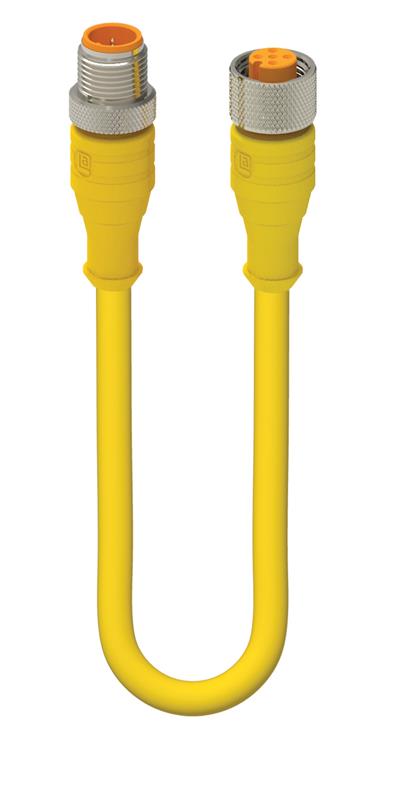

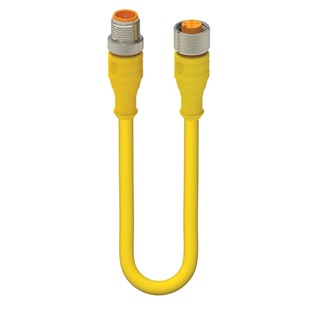

M12 至 M12 线组，汽车线，公对母，5 针，A 编码，直对直，PUR 黄色电缆，非屏蔽，IP67

M12 至 M12 线束连接器，汽车线，高抗焊接火花性能，公对母，5 针，A 编码，直对直，PUR 黄色电缆（类似于 RAL 1021），非屏蔽，AWM 20549，额定电压 50 V AC / 60 V DC，额定电流 4A，适用于 IP67 环境

  • 上架时间:
    全球
  • 状态:
    有源
RST 5-RKT 5-1008
  • RST 5-RKT 5-1008
1 的 1

规格

Expand All

1侧表面视图

Pin 1 Pin 2 Pin 3 Pin 4
brown white blue black

产品系列

传感器/执行器连接器

连接器类型

预铸线，双端

屏蔽类型

无屏蔽

面 1 产品子系列

汽车

第1面 接触类型/性别

公头

连接器设计

直形

连接类型

连接螺母

引脚数

5

1侧编码

A

绝缘电阻

˃ 10^9 欧姆

插拔次数

≤ 100

环境温度（运行）*

- 40 °C - + 90 °C

防护等级/IP等级**

IP67

设计标准

IEC 61076-2-101

触点基材

铜锡

第1面 触点镀层

铜/金

阻燃等级（触点载体）

UL 94 HB

成型主体材料

TPU

阻燃等级（成型主体）

UL 94 HB

连接件材料

铜锌

紧固扭矩（连接件）

M 12x1：（50-60）Ncm，手紧

线缆编号

1008

导体尺寸

0.34 mm²

电线数量

5

最小弯曲半径（固定安装）

5 x D

最小弯曲半径（活动安装）

10 x D

弯曲次数

200 万。

抗熔焊

耐焊接火花

导体材料

铜

线缆护套材料

PUR

线缆护套颜色

黄色

线缆直径D

Ø 5.70 ± 0.15 毫米

电线绝缘材料

PP

绝缘线径

Ø 1.25 ± 0.05 米

环境温度（固定安装）

- 50 °C - + 90 °C （UL： + 80 °C）

环境温度（活动安装）

- 25 °C - + 90 °C （UL： + 80 °C）

环境温度（拖链安装）

- 25 °C - + 60 °C

UL线缆类型

AWM: 20549

阻燃等级（线缆护套）

DIN EN 60332-2-2、VDE 60332-2-2、IEC 60332-2-2、CSA FT2

线缆特性

作为一种柔韧、阻燃、无卤的控制线，在工业机械和设备工程中具有更高的耐焊接火花性，可满足高要求，特别是用于电缆载体和移动机器部件。

面 2 产品子系列

汽车

第 2 面接触类型/性别

母头

连接器设计，第 2 面

直形

编码，第 2 面

A

附件材料，第 2 面

铜锌

UL

cULus

RoHS合规

是

无卤

是，符合 IEC 60754-1 标准
